OJ ZoneModule mit 2"-Touch-Raumbediengerät
ALARME

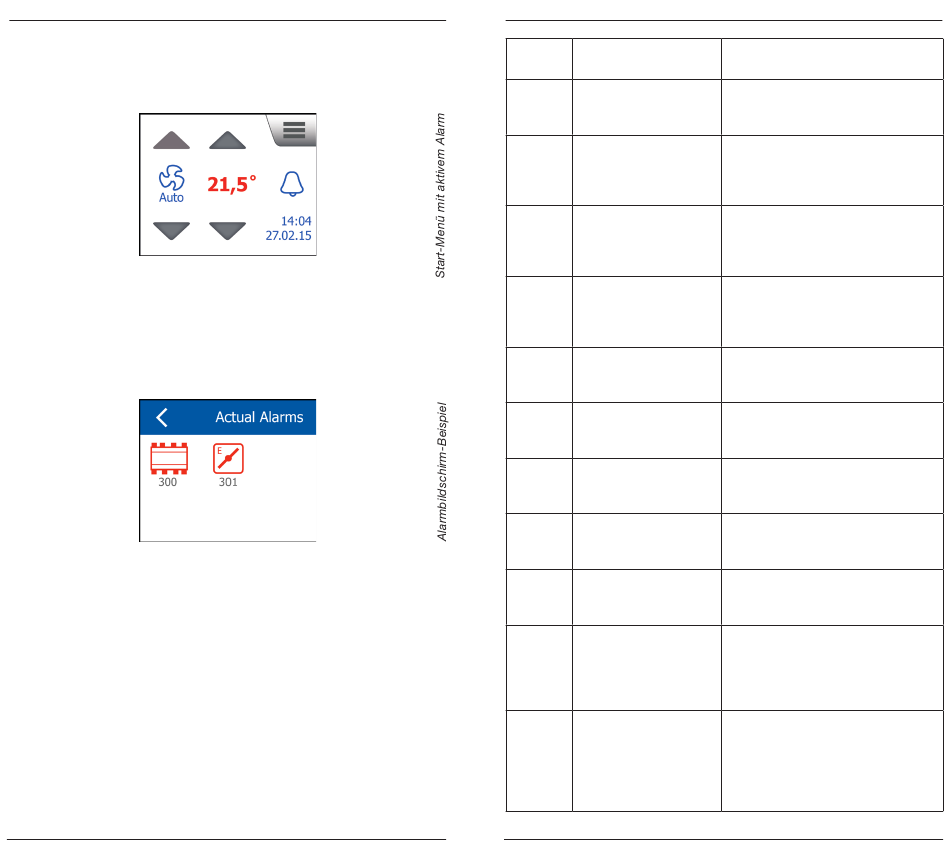

Bei aktivem Alarm erscheint auf der rechten Seite des Start-Bild-
schirms ein Alarmsymbol.
Für Zugriff auf die Alarm-Bildschirme, um die Ursache des
ausgelösten Alarms oder mehrerer Alarme anzuzeigen, die
Alarmglocke antippen. Komponenten mit aktiven Alarmen werden
rot angezeigt. Der Alarmcode erscheint unterhalb der Komponente.
Die Alarmliste unten zur Identifikation und Behebung eines auftre-
tenden Alarms benutzen. Alarme werden automatisch ausgeblen-
det, wenn die Ursache behoben wurde.
Um den Alarm-Bildschirm zu verlassen, die Pfeil-nach-links-Taste
wiederholt antippen, bis der Start-Bildschirm erscheint.

Alarmliste

Alle hier aufgelisteten Alarme sind B-Alarme. Die Anlage setzt den
Betrieb während B-Alarmen fort, hingegen wird bei A-Alarmen die
Anlage gestoppt.
44 © 2015 OJ Electronics A/S
Deutsch OJ ZoneModule mit 2"-Touch-Raumbediengerät
Alarm-
Nr.
300
301
302
303
304
305
306
307
308
309
310
Beschreibung Fehlersuche und -behebung
OJ-GreenZone™- Die Stromversorgung zum OJ-
Module nicht verbunden GreenZone™-Module und zum
Raumbediengerät überprüfen.
Verbindungsfehler, VVS- Überprüfen, ob die VVS-Abzugsklappe
Abzug mit dem OJ-GreenZone™-Module
verbunden und auf Adresse 1 einge-
stellt ist.
Verbindungsfehler, VVS- Überprüfen, ob die VVS-Einlassklappe
Einlass 1 1 mit dem OJ-GreenZone™-Module
verbunden und auf Adresse 2 einge-
stellt ist.
Verbindungsfehler, VVS- Überprüfen, ob die VVS-Einlassklappe
Einlass 2 2 mit dem OJ-GreenZone™-Module
verbunden und auf Adresse 3 einge-
stellt ist.
Verbindungsfehler, Überprüfen, ob das Kühlventil mit dem
Kühlung-Stellantrieb OJ-GreenZone™-Module verbunden
und auf Adresse 5 eingestellt ist.
Verbindungsfehler, Überprüfen, ob das Heizventil mit dem
Heizung-Stellantrieb OJ-GreenZone™-Module verbunden
und auf Adresse 4 eingestellt ist.
Verbindungsfehler, Überprüfen, ob das Heiz-/Kühlventil mit
kombinierter Heizung/ dem OJ-GreenZone™-Module verbun-
Kühlung-Stellantrieb den und auf Adresse 6 eingestellt ist.
Verbindungsfehler, Überprüfen, ob der Fühler entweder mit
Fensterkontakt/Frost- einem Digitaleingang oder über eine
schutzfühler KNX-Router verbunden ist.
Verbindungsfehler, Überprüfen, ob der Fühler entweder mit
PIR-Fühler einem Digitaleingang oder über eine
KNX-Router verbunden ist.
Raumtemperaturfühler Den Raumtemperaturfühler und das
entfernt Sig nal entweder am „Raum °C"- oder
am „Modbus-Fühler"-Steckanschluss
des OJ-GreenZone™-Module
überprüfen.
Eingangstemperaturfühler Den Eingangstemperaturfühler und das
entfernt Signal am „Raum °C"-Steckanschluss
des OJ-GreenZone™-Module überprü-
fen (wenn der Raumtemperaturfühler
mit dem „Modbus-Fühler"-Eingang
verbunden ist.
