3.3.1 Prüfen der Drehrichtung
Nur bei Drehstrompumpen
Bei jedem Anschluss an eine neue Installation muss
die Drehrichtung der Pumpe geprüft werden.
1. Platzieren Sie die Pumpe auf einer ebenen Flä-
che.
2. Schalten Sie die Pumpe ein- und aus.
3. Beobachten Sie die Pumpe während des Anlau-
fens. Tritt bei der Pumpe wie in Abb.
eine kleine Ruckbewegung im Uhrzeigersinn auf,
ist die Drehrichtung des Motors korrekt. Erfolgt
die Ruckbewegung gegen den Uhrzeigersinn,
tauschen Sie zwei Phasen des Netzanschlusses.
XXXXXXXX
EN 12050-2
0197
T Y P E X X X X X X X X X X X X
Serial no. XXXX-XX-XXXX X
Made in HUNGARY
X X X X X X
U X X X X X X X V
X X H z
P 1 X X X W
X X X A
I n s . c l . F
I P 6 8
DK-8850 Bjerringbro, Denmark

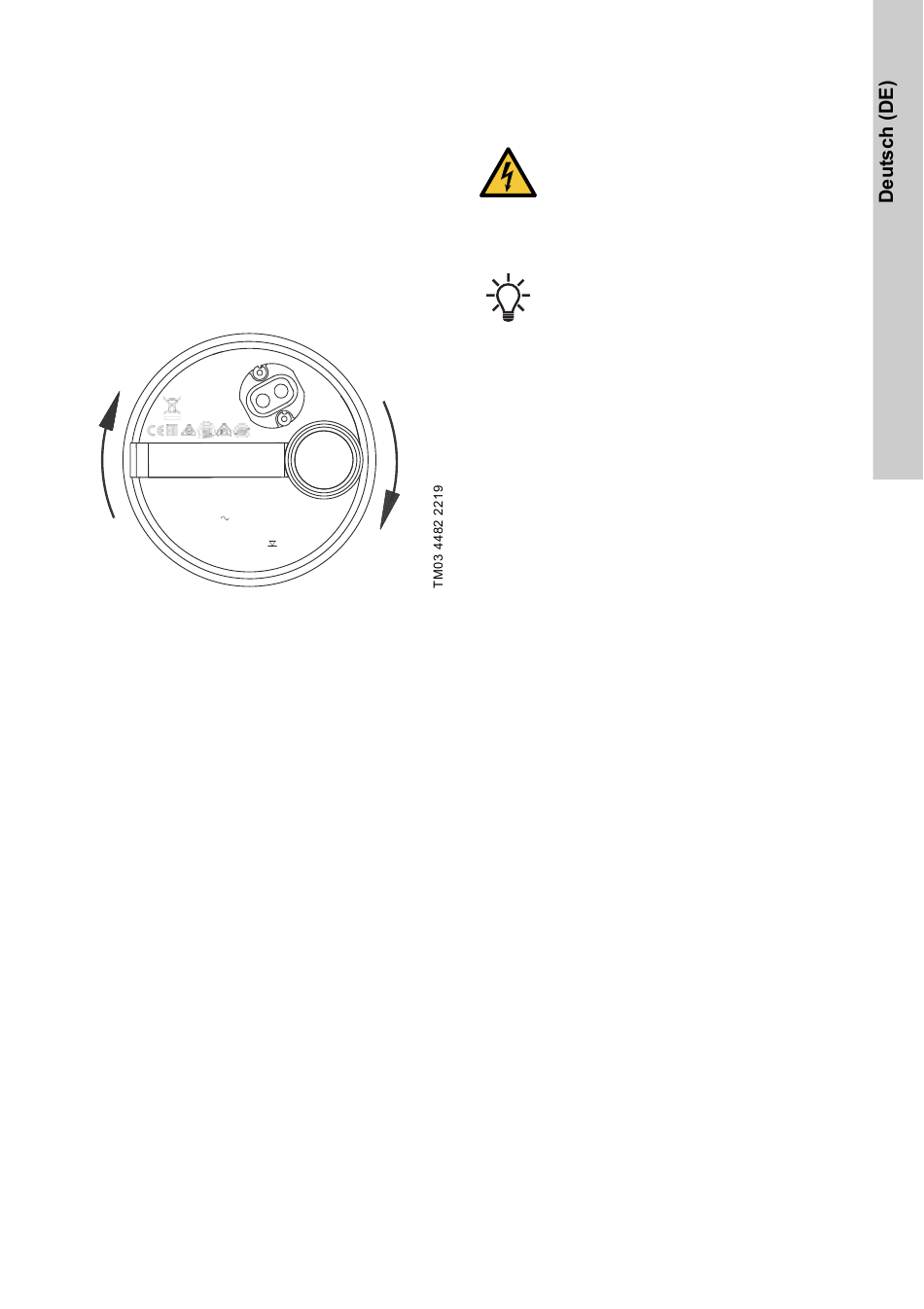

Abb. 8
Drehrichtung
Wenn die Pumpe an ein Rohrsystem angeschlossen
ist, kann die Drehrichtung wie folgt geprüft werden:
1. Schalten Sie die Pumpe ein und prüfen Sie die
geförderte Wassermenge.
2. Schalten Sie die Pumpe aus und tauschen Sie
zwei Phasen des Netzanschlusses.
3. Schalten Sie die Pumpe ein und prüfen Sie die
geförderte Wassermenge.
4. Schalten Sie die Pumpe aus.
5. Vergleichen Sie die unter Punkt 1 und 3 ermittel-
ten Ergebnisse miteinander. Bei der größeren
geförderten Wassermenge ist die Drehrichtung
korrekt.
8
gezeigt
T m a x X X X ° C
3
Q m a x X X X X m
/ h
H m a x X X X m
X X m
4. Inbetriebnahme des Produkts
GEFAHR
Stromschlag
Tod oder ernsthafte Personenschäden
- Setzen Sie die Pumpe nicht in
Schwimmbecken, Gartenteichen o. Ä.
ein, solange sich noch Personen im
Wasser befinden.
Um die Drehrichtung zu prüfen, darf die
Pumpe kurzzeitig eingeschaltet werden,
ohne in das Fördermedium eingetaucht zu
sein.
1. Überprüfen Sie vor dem Einschalten der Pumpe,
ob das Zulaufsieb an der Pumpe angebracht und
in das Fördermedium eingetaucht ist.
2. Öffnen Sie das Absperrventil (falls vorhanden)
und prüfen Sie die Einstellung des Niveauschal-
ters.
4.1 Unilift KP-A
Die Pumpe schaltet sich je nach Flüssigkeitsstand
und Kabellänge des Schwimmerschalters automa-
tisch ein und aus.
Zwangsbetrieb
Wenn die Pumpe zum Ablassen von Wasser bis
unterhalb des Ausschaltniveaus des Schwimmer-
schalters verwendet werden soll, kann der Schwim-
merschalter in einer höheren Position fixiert werden,
indem er an die Druckleitung montiert wird.
Während des Zwangsbetriebs muss der Flüssigkeits-
stand kontinuierlich überwacht werden, um einen
Trockenlauf zu vermeiden.
4.2 Unilift KP-AV
Die Pumpe schaltet sich je nach Flüssigkeitsstand
automatisch ein und aus.
4.3 Unilift KP-M
Die Pumpe wird über einen externen Schalter ein-
und ausgeschaltet.
Während des Betriebs muss der Flüssigkeitsstand
kontinuierlich überwacht werden, um einen Trocken-
lauf zu vermeiden. Dies gelingt z. B. mit einer exter-
nen Niveauüberwachung.
Damit die Pumpe beim Anlauf selbst Flüssigkeit
ansaugt, muss der Flüssigkeitsstand mindestens 30
mm betragen.
Die Pumpe kann Flüssigkeit bis auf einen Stand von
15 mm absaugen.
7
