3.2.4 Rohrleitungsanschluss

Schließen Sie die Druckleitung oder den Druck-

schlauch an den Auslass mit einem Gewinde Rp 1 1/

4 an. Stahlrohre können direkt in den Pumpenaus-

lass geschraubt werden.

Bringen Sie bei einer Festinstallation eine Verschrau-

bung an der Druckleitung an, um die Montage und

Demontage zu erleichtern. Wird ein Schlauch verwen-

det, montieren Sie eine Schlauchverschraubung.

Bei der Festinstallation einer Pumpe mit Niveau-

schalter muss ein Rückschlagventil in die Drucklei-

tung oder den Druckschlauch eingebaut werden.

3.2.5 Ein- und Ausschaltniveau

Unilift KP-A

Bei Pumpen mit einem Schwimmerschalter kann der

Abstand zwischen dem Ein- und Ausschaltniveau der

Pumpe durch Verkürzen/Verlängern der freien Kabel-

länge des Schwimmerschalters verändert werden.

Dazu wird die Kabellänge zwischen dem Schwimmer-

schalter und dem Pumpengriff angepasst.

•

Eine größere freie Kabellänge führt zu weniger

Ein- und Ausschaltungen und einem großen Füll-

standsunterschied.

•

Eine kürzere freie Kabellänge führt zu mehr Ein-

und Ausschaltungen und einem kleinen Füll-

standsunterschied.

Das Ausschaltniveau muss sich oberhalb des Pum-

penzulaufs befinden, um zu verhindern, dass die

Pumpe Luft ansaugt.

‹ ‹ ‹ ‹ ‹ ‹ ‹

‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹

‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹

‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹

‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹

‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹

‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹

‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹

‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹

‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹

‹‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹ ‹

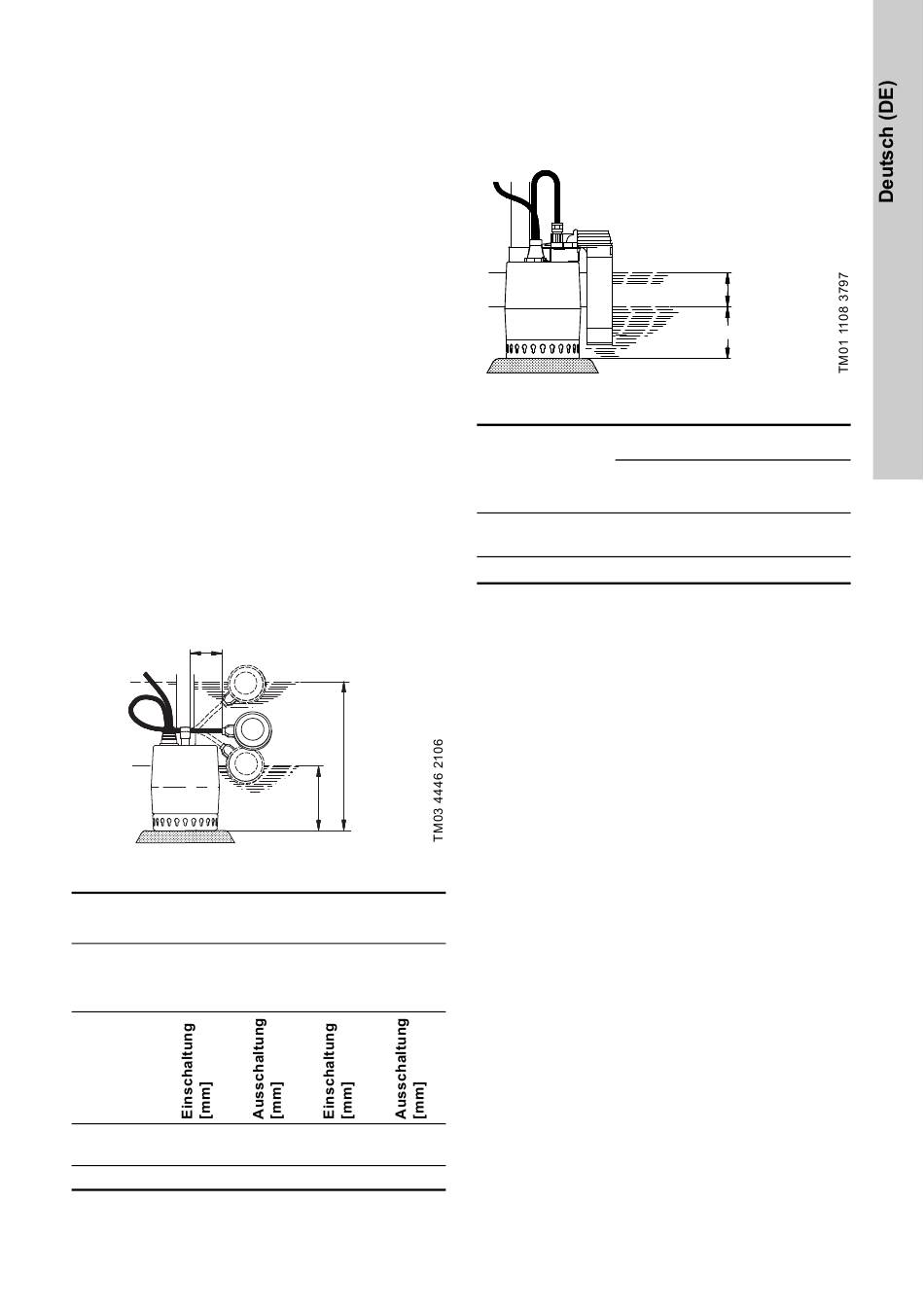

Abb. 5

Ein- und Ausschaltniveaus, Unilift KP-A

Ein- und Ausschaltniveaus der Uni-

Minimale Kabel-

länge (L):

70 mm

Pumpen-

typ

KP 150 A

290

KP 250 A

KP 350 A

300

Einschaltung

Ausschaltung

lift KP-A

Maximale Kabel-

länge (L):

150 mm

140

335

100

150

345

110

Unilift KP-AV

Bei Pumpen mit vertikalem Niveauschalter kann der

Abstand zwischen den Schaltniveaus nicht ange-

passt werden. Das Ein- und Ausschaltniveau ist in

Abb.

angegeben.

Abb. 6

Ein- und Ausschaltniveau, Unilift KP-AV
