3.3 Elektrischer Anschluss
GEFAHR
Stromschlag
Tod oder ernsthafte Personenschäden
- Schalten Sie die Stromversorgung ab,
bevor Sie Arbeiten am Produkt begin-
nen.
- Stellen Sie sicher, dass die Stromver-
sorgung nicht versehentlich wieder ein-
geschaltet werden kann.
GEFAHR
Stromschlag
Tod oder ernsthafte Personenschäden
- Die Installation muss mit einer Fehler-
strom-Schutzeinrichtung (RCD) mit
einem Auslösestrom von weniger als 30
mA ausgestattet werden.
GEFAHR
Stromschlag
Tod oder ernsthafte Personenschäden
- Vergewissern Sie sich, dass der im Lie-
ferumfang enthaltene Netzstecker den
örtlich geltenden Vorschriften ent-
spricht.
- Der Stecker muss über das gleiche
Schutzleitersystem verfügen wie die
Steckdose. Ist dies nicht der Fall, ver-
wenden Sie einen geeigneten Adapter,
sofern die örtlich geltenden Vorschrif-
ten dies zulassen.
GEFAHR
Stromschlag
Tod oder ernsthafte Personenschäden
- Stromkabel ohne Stecker müssen
gemäß den örtlich geltenden Vorschrif-
ten an eine Trennvorrichtung ange-
schlossen werden, die in die feste Ver-
kabelung integriert ist.
Der elektrische Anschluss muss von einer
Elektrofachkraft in Übereinstimmung mit
den örtlich geltenden Vorschriften vorge-
nommen werden.
Je nach örtlich geltenden Vorschriften
muss eine Pumpe mit einem mindestens
10 m langen Stromkabel verwendet wer-
den, sofern sie als tragbare Pumpe für ver-
schiedene Anwendungen eingesetzt wird.
6
Vergewissern Sie sich, dass das Produkt für die am
Montageort vorhandene Versorgungsspannung und -
frequenz geeignet ist. Die Spannung und die Fre-
quenz sind auf dem Typenschild der Pumpe angege-
ben.
Die Pumpe muss an einen externen Hauptschalter
angeschlossen werden. Wird die Pumpe nicht in
unmittelbarer Nähe des Schalters eingebaut, muss
der Schalter verriegelbar sein.
Drehstrompumpen müssen an einen externen Motor-
schutzschalter angeschlossen werden. Der Bemes-
sungsstrom des Motorschutzschalters muss den
elektrischen Daten auf dem Typenschild der Pumpe
entsprechen.
Wenn ein Niveauschalter an die Drehstrompumpe
angeschlossen ist, muss der Motorschutzschalter
magnetisch betätigt werden.
Einphasige und Drehstrompumpen verfügen über
einen Thermoschalter und benötigen keinen zusätzli-
chen Motorschutz. Eine Ausnahme stellt die Unilift
KP 350, 3 x 200 V, 50 Hz, dar, die an einen Motor-
schutzschalter angeschlossen werden muss.
Bei Überlastung des Motors wird die ent-
sprechende Pumpe automatisch abge-
schaltet. Nach dem Abkühlen auf die Nor-
maltemperatur schaltet sich der Motor
automatisch wieder ein.
Drehstrompumpen mit Schwimmerschalter (Unilift
KP-A) müssen über einen Schütz an die Stromver-
sorgung angeschlossern werden. Siehe Abb. 7.

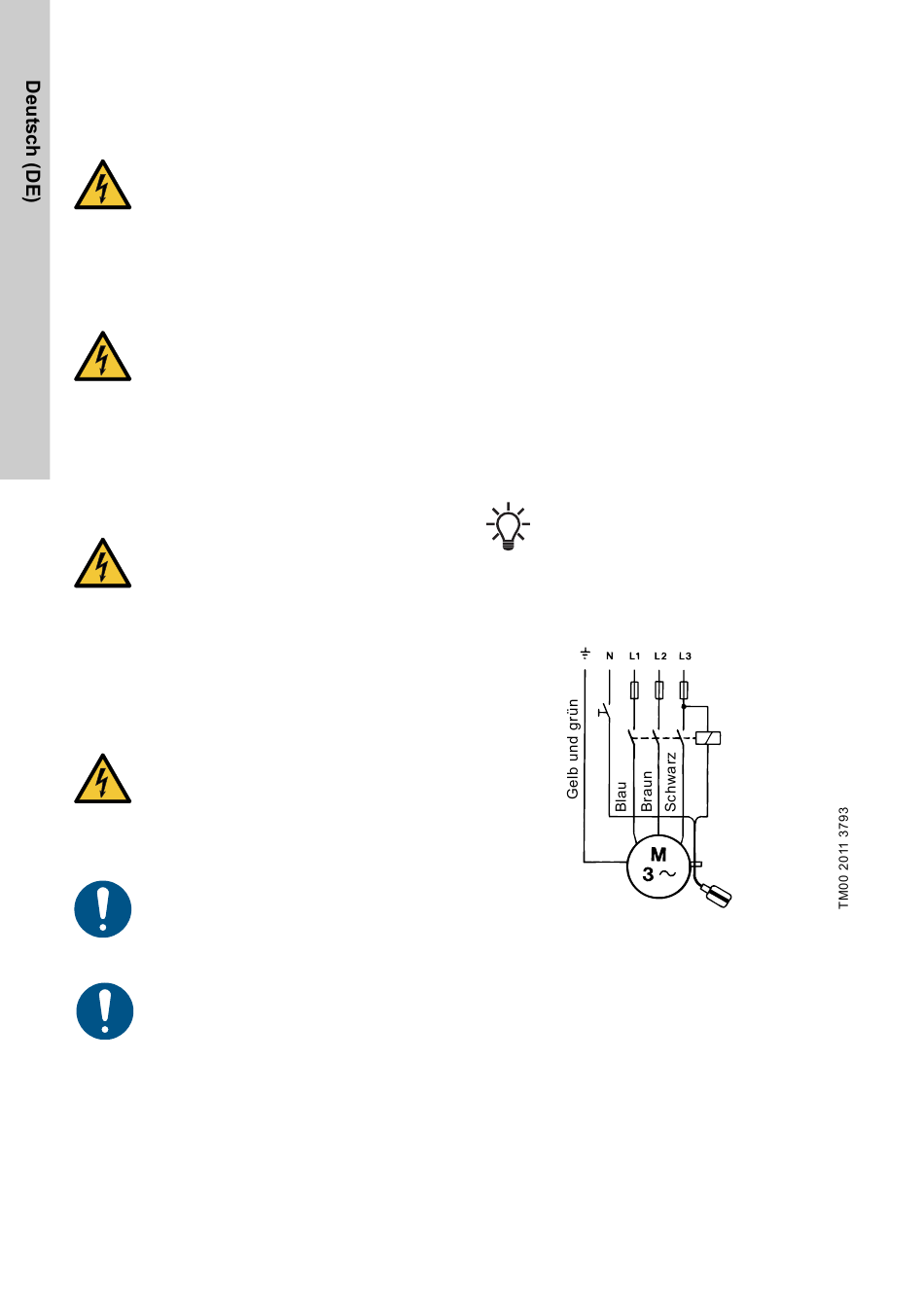

Abb. 7
Schaltplan
