Phonic powerpod k-12 plus Bedienungsanleitung Seite 30

Eckfrequenz wird das Signal jedoch relativ
steilflankig abgesenkt. Dadurch kommt es zu
einer gefühlten Anhebung des Bassbereichs
mit einem sehr trockenen, durchsichtigen
Klangbild, ohne jedoch den Gesamtpegel zu
erhöhen, da die ganz tiefen Frequenzen
wiederum abgesenkt wurden – Frequenzen,
welche von vielen Lautsprechern sowieso nicht
mehr gut wiedergegeben werden, es sei denn,
es handelt sich um Subwoofer.
Im oberen Frequenzbereich
gleichzeitig zu einer leichten Anhebung, so
dass das Audiosignal wesentlich luftiger und
silbriger erscheint.
Sie müssen jedoch mit diesem Schalter
experimentieren: Wir wollen nicht behaupten,
dass der Klang mit SPS grundsätzlich besser
ist als ohne – das hängt ganz vom Raum, von
den verwendeten
Lautstärke und dem übertragenen Programm
ab.

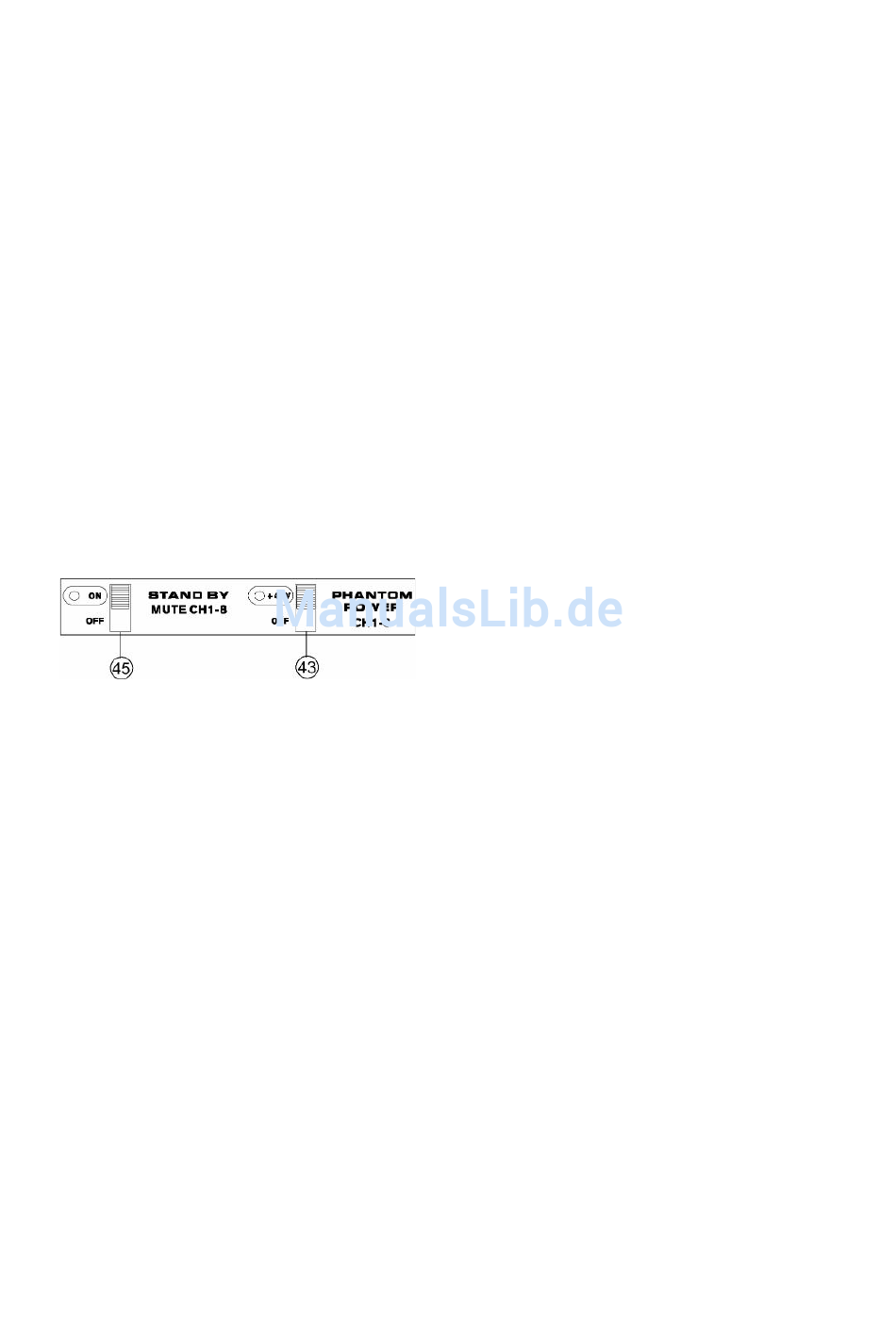

Dies ist der globale Schalter für die 48 Volt
Phantomspeisung. In der unteren Position ist
die Phantomspeisung ausgeschaltet. In der
oberen Stellung liegt an allen Monokanälen,
also 1 ~ 8, eine Versorgungsspannung von 48
V DC an.
Die elektrischen
Kondensatormikrofonen und aktiven DI Boxen
benötigen eine Spannungsversorgung. Diese
wird entweder durch eine interne Batterie oder
über die Phantomspeisung hergestellt, die vom
Mischpult
Mikrofonkabels transportiert wird.
Solange die Phantomspeisung eingeschaltet
ist, sollten Sie keine Kondensatormikrofone
einstecken. D.h. erst Mikrofon einstecken,
dann Phantomspeisung einschalten...
Bevor Sie die Phantomspeisung einschalten,
müssen alle Ausgangsregler runter gedreht
sein, um übermäßige Störgeräusche und
Schäden in den
Lautsprechern zu vermeiden.
heißt diese
deshalb, weil sie von anderen, dynamischen
Mikrofonen, die keine
PHONIC CORPORATION – Bedienungsanleitung Powerpod K12 Plus
kommt
Lautsprechern, der
Schaltungen
die Leitungen des
angeschlossenen
Stromversorgung
Stromversorgung
benötigen, ganz einfach ignoriert wird – sofern
es sich um ein Mikrofon mit symmetrischem
Ausgang handelt!
Technisch
Phantomspeisung auf ein System, bei dem das
Audiosignal der symmetrischen Leitung in
einem Differential- Modus zugeführt wird,
während der Gleichstrom in einem Common-
Modus zugeführt
es „wandern" über die Pole 2 und 3 der
Mikrofonleitung, der Strom hingegen simultan
über die gleichen Pole. Pol 1 stellt die Erdung
für Audio und Strom.
Mikrofone,
benötigen, ignorieren einfach die Zwischen Pol
2 und Pol 3 anliegende Spannung. wenn man
mit einem Voltmeter die Spannung zwischen
Pol 2 und Pol 3 misst, zeigt die Anzeige 0 Volt
DC an, und nichts anderes erkennt auch das
dynamische Mikrofon. Misst man zwischen Pol
2 und Pol 1, oder Pol 3 und Pol 1, wird die
Phantomspeisungsspannung – in der Regel 48
Volt – angezeigt, ohne dass ein Mikrofon
angeschlossen ist. Ein dynamisches Mikrofon
ignoriert die Spannung ebenso wie der
Mischpulteingang.
Um mit der Phantomspeisung kompatibel zu
sein, muss ein Gerät (Mikrofon, Vorverstärker
mit mikrofonartigem Ausgang oder eine DI
Box) mit einem symmetrischen, niederohmigen
Ausgang ausgestattet sein. Das schließt die
meisten auf dem Markt befindlichen Aufnahme
und Live Mikrofone ein.
WARNUNG: Verwenden Sie niemals unsymmetrierte
Mikrofone, wenn die Phantomspeisung eingeschaltet ist –
sie könnten sehr wohl extremen Schaden nehmen.
Versuchen Sie also niemals, an ein unsymmetrisches
in
Mikrofon einfach einen XLR Stecker anzubringen. Auch
ein externes
Mikrofoneingänge angeschlossen wird, könnte Schaden
nehmen, wenn die Phantomspeisung aktiviert ist. Da
Mischpulte und andere Geräte in der Regel Line Pegel
abgeben, sollten deren Ausgänge immer an die Line
Eingänge im AM Mixer angeschlossen werden.
gesprochen bezieht
wird. Die Audiosignale
die keine Stromversorgung
Mischpult, dessen Ausgänge
sich die
an die
