Phonic powerpod k-12 plus Bedienungsanleitung Seite 11

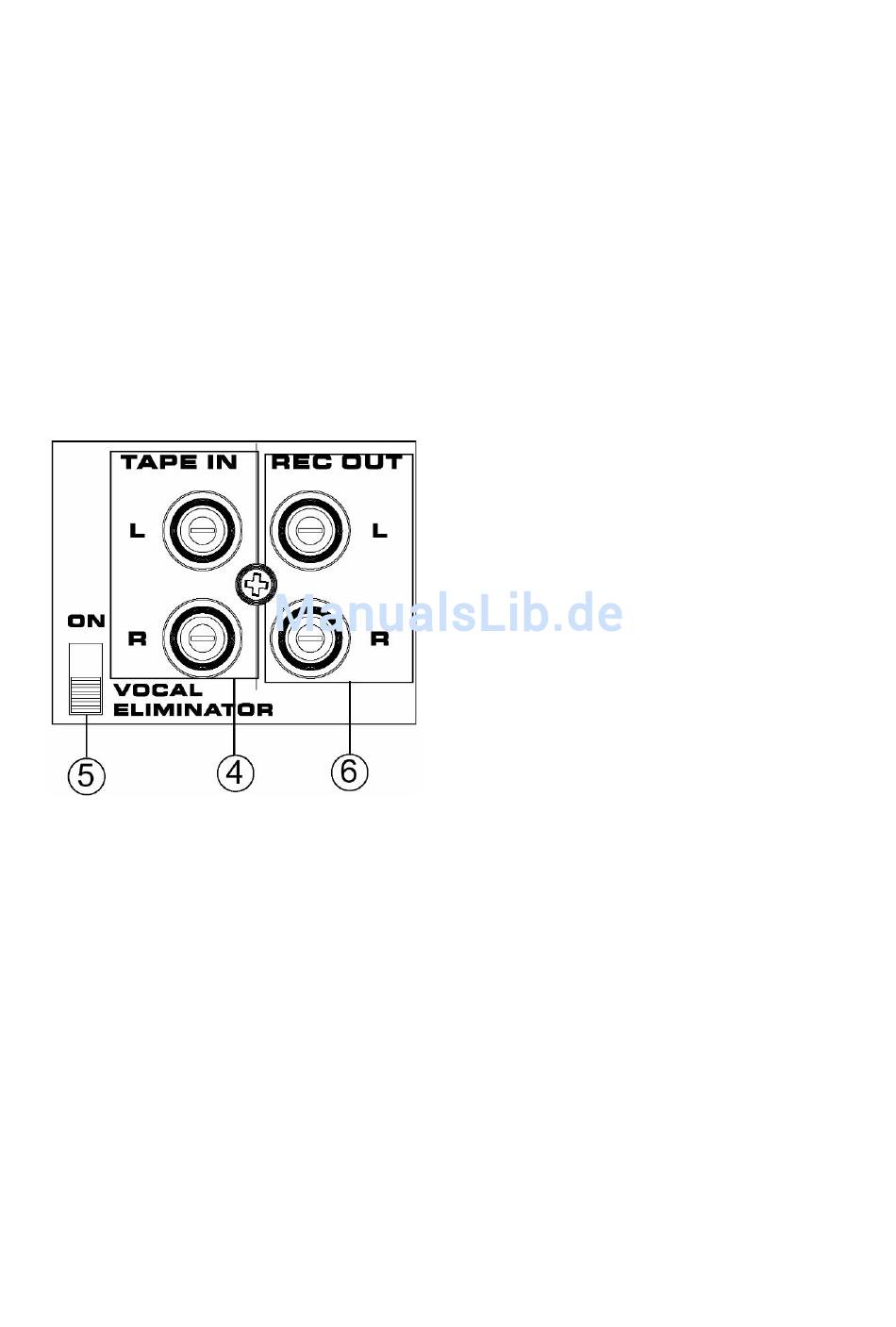

Neben den Klinkeneingängen
beiden Stereokanäle 9/10 und 11/12 noch
Cinch Eingänge für den direkten Anschluss
von Zuspielgeräten wie CD Spieler, MP3,
Tape, usw. Diese Cinch Buchsen sind auf den
Ausgangspegel und die Ausgangsimpedanz
von solchen Geräten optimal angepasst.
Welcher der Eingänge, Klinke oder Cinch, für
den Stereokanal aktiv ist, entscheidet der
Wahlschalter A/B (#33). Das bedeutet, dass
Sie beide Eingangsarten belegt haben können.
Durch diese Möglichkeit der Doppelbelegung
erhöht sich die Vielseitigkeit des Powermixers
enorm.
Diese unsymmetrischen Zweispureingänge in
Form von Cinch Buchsen sind für den
Anschluss von
Signalpegeln (-10 dBV) ausgelegt. Schließen
Sie hier die
Aufnahmemediums oder Zuspielers an, also
Tape Deck, DAT, MD, CD Spieler, Soundkarte
oder Laptop. Die Signale dieser Eingänge
werden zuerst in die TAPE IN Sammelschiene
(#46) geleitet, bevor sie in der Summe L / R
(MAIN) erscheinen.
Selbstverständlich können Sie auch irgendein
anderes Line Pegel Gerät hier anschließen, es
handelt sich, rein technisch gesehen, genauso
um Eingänge wie die anderen Line Eingänge
im Mischer. Wenn
Eingangskanäle knapp werden, können Sie zur
Not die TAPE IN Eingänge auch für diesen
Zweck „missbrauchen". Bedenken Sie jedoch,
dass die Eingänge auf die Ausgangsimpedanz
PHONIC CORPORATION – Bedienungsanleitung Powerpod K12 Plus
bieten die
semiprofessionellen
Ausgänge Ihres
Ihnen also die
von Geräten mit Cinch Ausgängen ausgelegt
sind.
Wenn Sie diesen
schieben, können
Gesangsstimmen bei Playbacks ausfiltern. Bei
Einspielungen über die TAPE IN Buchse (#4)
wird durch diesen Schalter eine spezielle
Stimmunterdrückungsschaltung
durch gezielte Phasenauslöschungen
bestimmten Frequenzbereichen
Gesangsstimmen im
unterdrückt, sofern sie in der Mischung genau
in die Mitte des Stereobilds platziert wurden
(was aber in der Regel der Fall ist). So steht
einer spontanen Karaoke Veranstaltung nichts
mehr im Wege.
Diese unsymmetrischen Zweispurausgänge in
Form von Cinch Buchsen sind für den
Anschluss von
Signalpegeln (-10 dBV) ausgelegt. Schließen
Sie hier die Eingänge Ihres Aufnahmemediums
an, also Kassettenrekorder,
Soundkarte oder Laptop.
Das Signal des REC OUT wird in der
Summenschiene abgegriffen, jedoch vor dem
MAIN Fader (#54) und auch den grafischen
Equalizern (#44). Es enthält also alle Signale,
die in die Summenschiene gelangen, ist jedoch
in der Lautstärke und Klang unabhängig von
der Stellung des Summen Lautstärkereglers
und des grafischen EQs. Dies ist vor allem
interessant, wenn
gleichzeitig ein
Zweispurmaschine gemacht wird. Änderungen
der Lautstärke und des Klangs (durch die
grafischen Equalizer) im Saal haben demnach
keinen Einfluss auf den Pegel und den Klang,
der in das Aufnahmemedium gelangt.
Will man das Signal optisch und akustisch
überprüfen, das an die Recording Ausgänge
gelangt, verwenden
Drehen Sie den ZONE 2 Regler (#48) auf die
Unity Gain Position (12-Uhr Stellung) und
betätigen Sie dort den AFL Schalter – voilà,
dieses Signal ist identisch mit dem Signal an
den Recording Ausgängen!
Selbstverständlich ist der Einsatzzweck dieser
Ausgänge nicht auf die
„Aufnahme" beschränkt. Sie können diese
Ausgänge genauso gut dafür verwenden, eine
zweite Beschallungszone zu versorgen, d.h.
schließen Sie hier einfach eine weitere,
externe Endstufe oder eine Aktivbox an (diese
weitere Beschallungszone
Schalter nach oben
Sie wirkungsvoll
aktiviert
werden
Original Playback
semiprofessionellen
DAT, MD,
bei der Beschallung
Mitschnitt auf einer
Sie folgenden Trick:
bloße Funktion
könnte
in
im
11
