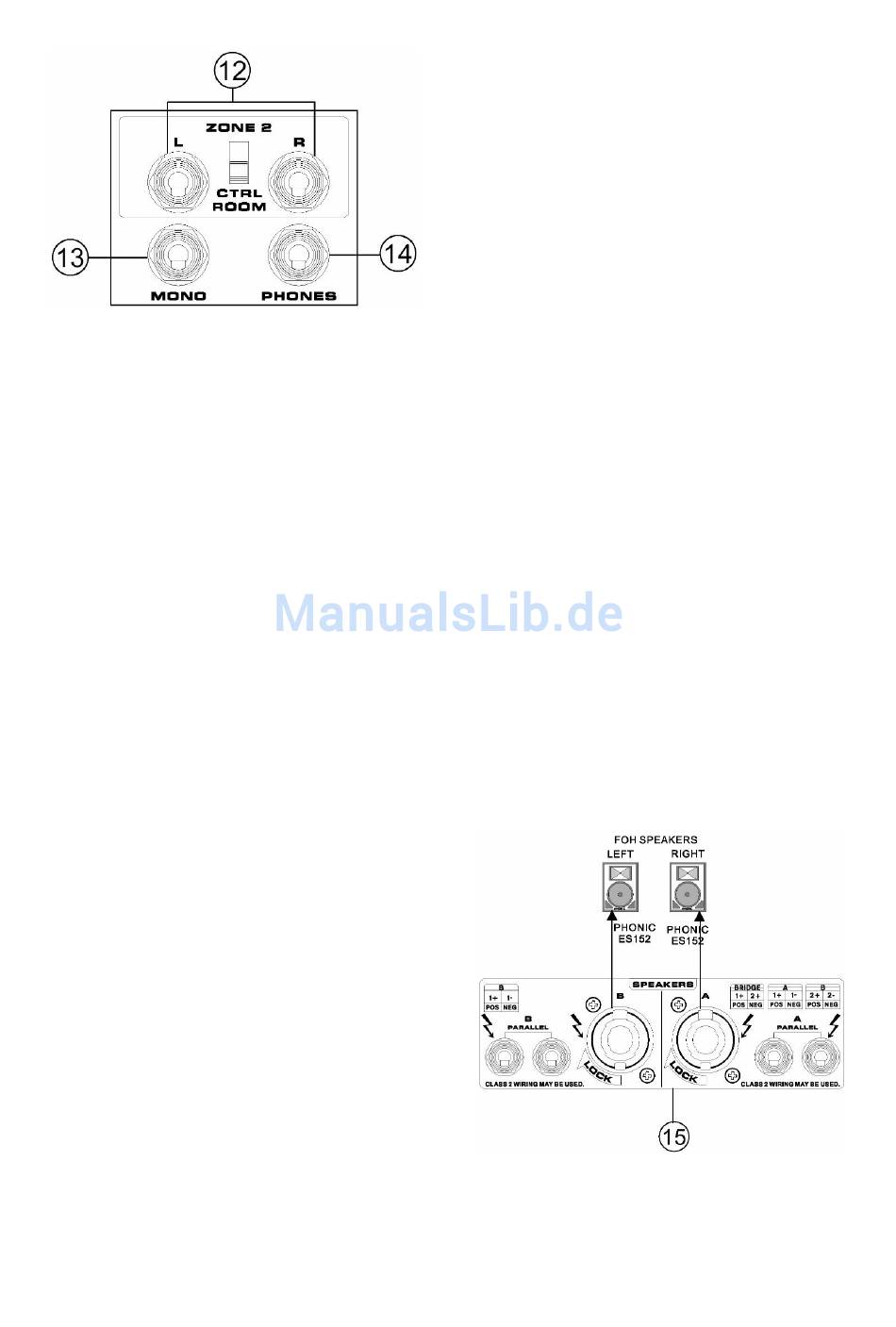

An diesen beiden
entweder das Signal aus der CONTROL
ROOM Sektion oder der ZONE 2 Sektion an –
abhängig von
Schiebeschalters zwischen
Ausgängen.
Steht der Schalter in der unteren Position, hat
man hier das Signal, das vom Lautstärkeregler
CONTROL ROOM / PHONES (#49) kontrolliert
wird, um z.B. ein
anzusteuern.
Steht der Schalter in der oberen Position, hat
man hier das Signal, das vom Lautstärkeregler
ZONE 2 (#48) kontrolliert wird. Dabei handelt
es sich um das Summensignal ohne Equalizer,
womit man eine weitere Beschallungszone
oder einen sog. „Near-Fill" oder „In-Fill"
ansteuert.
Nahfeld Boxen sind (in der Regel kleinere)
Lautsprechersysteme,
inneren Bereich beschallen, der von den
großen PA Boxen nicht gut genug versorgt
wird. Oft ist es ja so, dass die rechten und
linken PA Boxen, um in die Tiefe der zu
beschallenden Fläche zu gelangen, relativ
gerade ausgerichtet
Publikumsreihen werden von diesen PA Boxen
nur schlecht versorgt, so dass gerade der
Gesang direkt vor der Bühne viel zu leise ist.
Hier helfen die Nahfeld Boxen, die stark nach
innen gerichtet werden (oder sogar in der Mitte
vor der Bühne liegen bzw. geflogen werden),
um genau dieses Defizit auszugleichen. Das
gleiche Szenario gilt natürlich auch für solche
Situationen, wo der zu beschallende Bereich
relativ breit ist. Dann sollten mit dem ZONE 2
Signal Bereiche außerhalb der Reichweite der
Haupt PA Systeme beschallt werden.
Das CONTROL ROOM Signal hingegen kann
z.B. für den Anschluss eines aktiven Monitors
in der DJ Booth o.ä. verwendet werden.
Dies sind natürlich nur Vorschläge – was Sie
wirklich mit diesen Ausgängen anstellen,
PHONIC CORPORATION – Bedienungsanleitung Powerpod K12 Plus
Klinkenbuchsen liegt
der Stellung des
den beiden
Paar Aktivmonitore
die den vorderen,
werden. Die ersten
obliegt ganz Ihren Bedürfnissen und Ihrer
Fantasie.
An dieser unsymmetrischen Klinkenbuchse
liegt das MONO Signal an, das in der
Lautstärke vom entsprechenden Fader (#52)
kontrolliert wird. Das MONO Signal ist eine
Addition des linken
Summensignals hinter
Summen Equalizern. Wenn Sie also für die
Beschallung des
Monosystem verwenden, ist dies der richtige
Ausgang. Ebenso eignet sich der MONO
Ausgang zum Anschluss
Subwoofer Systems,
Beschallungsanlage mehr Druck und Punch zu
verleihen.
An diese Stereo Klinkenbuchse wird ein
Kopfhörer angeschlossen. Hier kann das
Summensignal (abhängig von der Stellung des
MAIN FADERS #54) oder ein SOLO Signal
(PFL oder AFL)
Lautstärke wird mit dem Regler CONTROL
ROOM / PHONES (#49) eingestellt.
Das PHONES Signal ist übrigens vom Gehalt
her identisch mit den Signalen an den
CONTROL ROOM Ausgängen (#12) – sofern
dort der Schiebeschalter auf CTRL ROOM
steht - jedoch mit einem anderen Pegelniveau.
Dies sind die Lautsprecherausgänge der
Endstufenblöcke, demnach
passive Lautsprecher angeschlossen (und
keine anderen Line Pegel Geräte, z.B ein
Mischpult oder ein Aufnahmegerät, und auch
und rechten
den grafischen
Publikums
eines aktiven
um
abgehört werden.
werden hier
ein
der
Die
