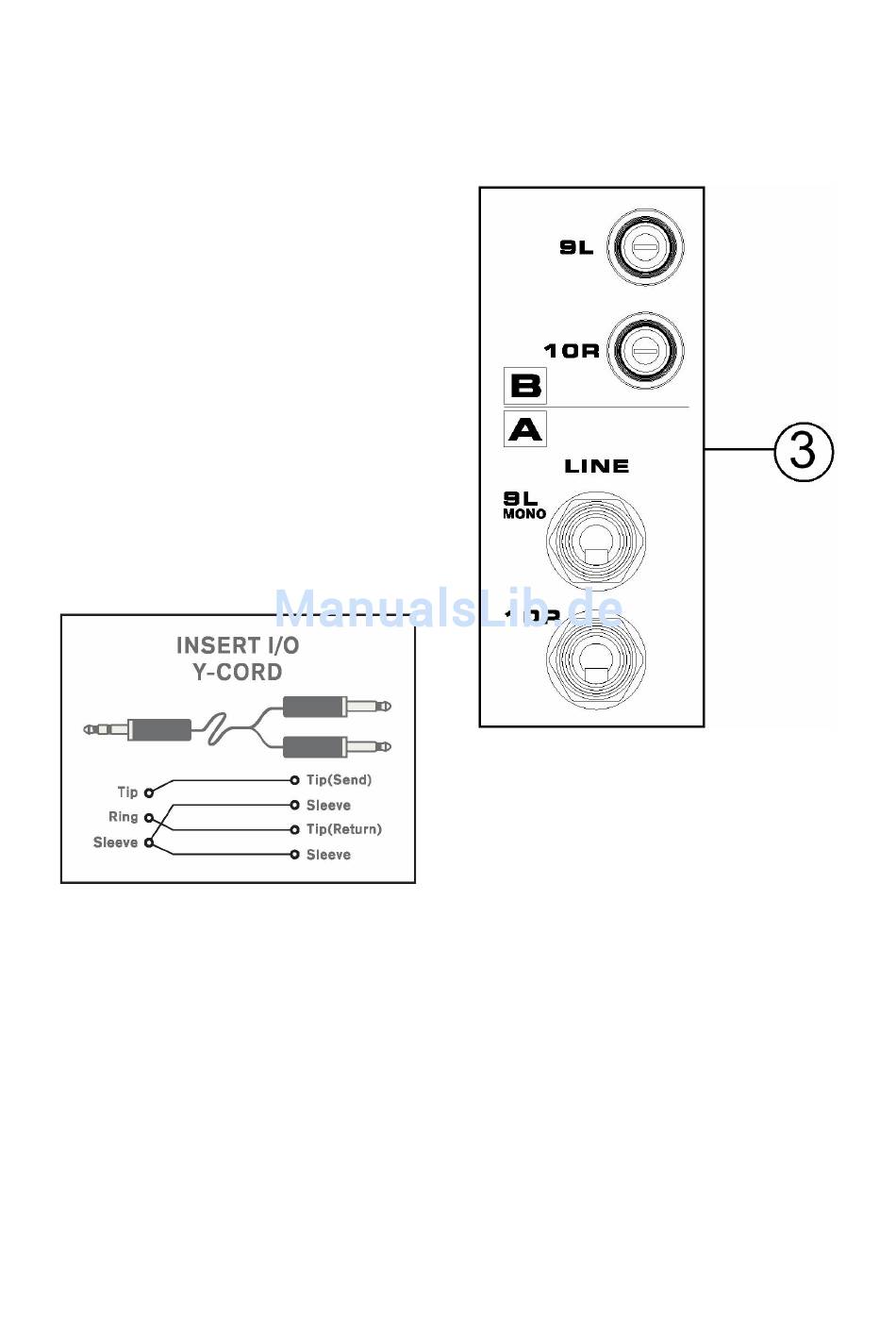

Für jeden der Monokanäle gibt es je einen
unsymmetrischen Einschleifpunkt, der den
Signalweg im Kanaleingang unterbricht. Dort
wird das vorverstärkte Eingangssignal aus
dem Mixer herausgeführt, nach Belieben in
einem externen Gerät bearbeitet, und wieder
dem Mixer an gleicher Stelle zugeführt. Der
Einschleifpunkt ist
dreipolige 6,3 mm Klinkenbuchse, d.h. das
Signal bleibt unberührt, solange diese Buchse
nicht belegt ist. Wird
eingesteckt, wird das Signal zwischen dem
Hochpassfilter und
unterbrochen. Das Signal, das aus dem Mixer
herausgeführt wird, liegt an der Spitze des
Steckers an, das zurückgeführte Signal liegt
am Ring des Steckers an.
Der Einschleifpunkt dient dem Anschluss von
Kompressoren, Noise Gates, Limitern (z.B.
PHONIC PCL3200, A6500), Effektgeräten
(z.B. PHONIC DFX256, I7300) und anderen
Klangprozessoren, um die Tonqualität des
Signals zu bearbeiten (z.B. grafische Equalizer
wie PHONIC A6600 etc.).
Tipp: Wenn Sie ein externes Gerät über den
Insert verkabeln, und Sie haben dann kein
Signal mehr im Kanal, sind schlicht Eingang
und Ausgang vertauscht. Das hat nichts mit
„falsch" oder „verkehrt" zu tun, sondern einfach
mit der Tatsache,
Herstellern der Send auf der Spitze des
dreipoligen Steckers liegt, bei anderen auf dem
Ring. Einfach Eingang und Ausgang tauschen,
und das Signal ist wieder da (beschriften Sie
Ihre Kabel am besten eindeutig, dann passiert
Ihnen das nicht so oft).
Zur Belegung von Insert Kabeln siehe auch
„TYPISCHE KABELVERBINDUNGEN".
Der Insert Punkt
schaltungstechnisch hinter dem GAIN Regler
PHONIC CORPORATION – Bedienungsanleitung Powerpod K12 Plus
eine normalisierte,
hier eine Klinke
der Klangregelung
dass bei manchen
befindet sich
(#20) und dem Hochpassfilter (#21), aber vor
der Klangregelung (#22 ~ #24).
Der Powermixer K12 Plus verfügt über 2
Stereo Kanäle. Diese haben nicht nur jeweils
einen Line Klinkeneingang
Monokanäle, sondern
Klinkenbuchsen, mit
gekennzeichnet. Diese Stereo Eingangskanäle
sind für stereophone Leitungspegel ausgelegt,
also die linken und
beispielweise eines Keyboards, eines Drum
Computers, Synthesizers, Samplers, eines
Effektgeräts, oder eines HiFi Geräts wie CD,
DVD, MD oder DAT Players.
Ist das Eingangssignal mono, sollte nur der
linke Eingang „L(MONO)" benutzt werden. Das
Signal wird automatisch auch auf den rechten
Kanal gelegt, der Kanal verhält sich dann wie
ein reiner Monokanal (dies ist das Geheimnis
einer
Umgekehrt funktioniert dies nicht, d.h. wenn
Sie nur den rechten Eingang verwenden,
erscheint das Signal auch nur in der rechten
Summe.
wie die
zwei 6,3 mm
LINE L / R
rechten Ausgänge
Klinkenbuchse).
