Spezialfall auch die Bühne sein, wenn Sie
einen Monitor brauchen, der Ihnen das gleiche
Mischungsverhältnis wieder geben soll, wie es
auch im Saal herrscht).
Sie sehen an diesem Beispiel, dass die
Möglichkeiten eines Mixers mit verschiedenen
Ein- und Ausgängen nur durch Ihre Phantasie
limitiert sind...

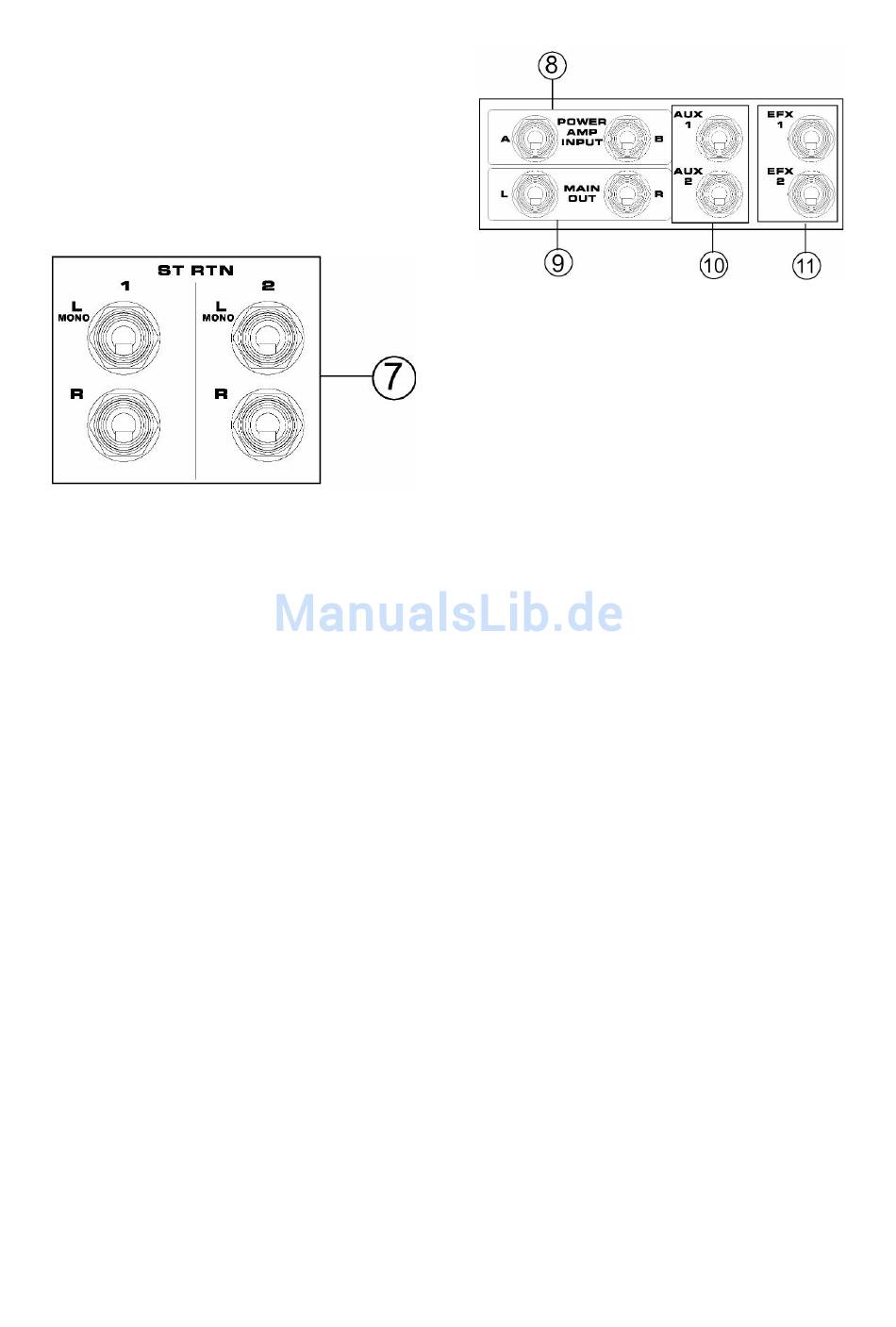

Diese paarweise
unsymmetrischen Klinkenbuchsen sind weitere
Eingänge, die
Lautstärkeregler LEVEL (siehe Sektion #46)
direkt auf die Summe gehen. Hier werden in
der Regel die Rückführungen, also das linke
und rechte Ausgangssignal, eines externen
Effektprozessors angeschlossen. Sie haben in
der Sektion auch die Möglichkeit, Effektanteile
in die Monitorwege AUX SEND 1 und 2 zu
schicken.
Die Returns können jedoch selbstverständlich
einfach als zusätzliche Eingänge verstanden
und verwendet werden, z.B. zum Anschluss
eines Submixers.
Ist das Eingangssignal mono, belegen Sie nur
den linken Eingang, das Signal wird dann
intern automatisch auf beide Summenschienen
L / R geleitet (es handelt sich um eine
sogenannte
Dies funktioniert nur bei der mit L (MONO)
bezeichneten Buchse – wird hingegen nur die
rechte, mit R gekennzeichnete Buchse belegt,
gelangt das Signal auch nur in die rechte
Summenschiene.
PHONIC CORPORATION – Bedienungsanleitung Powerpod K12 Plus
angeordneten,
einen eigenen
Klinkenbuchse).
Dies sind die Line Pegel Eingangsbuchsen der
eingebauten Endstufen A und B. Wenn die
Buchsen (durch externe Geräte) belegt sind,
ist der interne, direkte
Mischerteil zu Endstufe, unterbrochen.
Es gibt mehrere Anwendungen für diese
Buchsen: Vornehmlich in Verbindung mit den
Ausgangsbuchsen MAIN OUT L / R (#9), aber
auch AUX 1 & 2 (#10), können Sie den
Signalweg zwischen Mischerteil und Endstufen
unterbrechen, um
Klangverbesserung bzw. Problembeseitigung
einzuschleifen, z.B. Kompressor, Feedback
Silencer, Equalizer, etc.
Diese beiden
Klinkenbuchsen sind die Hauptausgänge des
Mischerteils mit Line
verwechseln
Lautsprecherausgängen!).
Schaltungstechnisch liegen diese Ausgänge
tatsächlich ganz am Ende der Signalkette des
Mischerteils, eben hinter dem MAIN FADER
(#54). Sie können diese Ausgänge dazu
benutzen, parallel
Powermixers, externe Geräte mit der gleichen
Mischung zu versorgen, wie sie im Powermixer
existiert. Mögliche Zielgeräte sind weitere
Endstufen oder Aktivmonitore. Das macht vor
allem dann Sinn, wenn Sie bei größeren
Beschallungsaufgaben
Lautsprecher anschließen
weitere Beschallungszonen zu versorgen sind.
In Verbindung mit
Endstufe, POWER AMP INPUT A / B (#8),
können Sie diese Ausgänge dazu verwenden,
in die Signalkette zwischen Mischerteil und
Endstufe ein externes Gerät einzuschleifen,
um den Klang
Rückkopplungsprobleme zu beheben. Das
wird in den meisten Fällen ein Kompressor,
Equalizer oder Feedback
(schauen Sie sich in diesem Zusammenhang
die Phonic Geräte PCL3200, I7600 und I7100
näher an).
Signalweg von
externe Geräte zur
unsymmetrischen
Pegel (nicht zu
mit den
zum Betrieb des
noch mehr
müssen oder
den Eingängen der
zu verfeinern oder
Silencer sein
