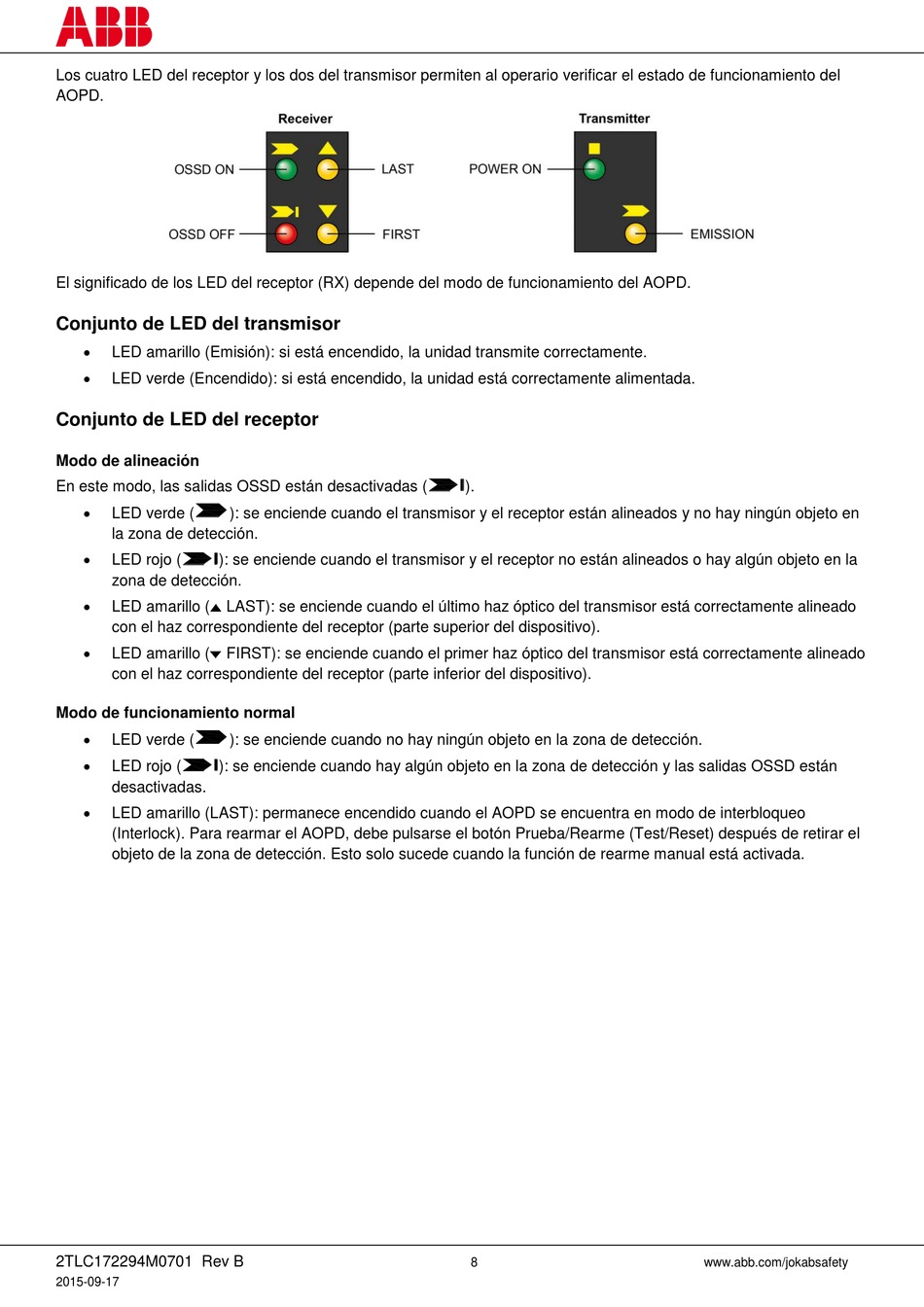

Los cuatro LED del receptor y los dos del transmisor permiten al operario verificar el estado de funcionamiento del
AOPD.
El significado de los LED del receptor (RX) depende del modo de funcionamiento del AOPD.
Conjunto de LED del transmisor

LED amarillo (Emisión): si está encendido, la unidad transmite correctamente.

LED verde (Encendido): si está encendido, la unidad está correctamente alimentada.
Conjunto de LED del receptor
Modo de alineación
En este modo, las salidas OSSD están desactivadas (

LED verde ( ): se enciende cuando el transmisor y el receptor están alineados y no hay ningún objeto en
la zona de detección.

LED rojo ( ): se enciende cuando el transmisor y el receptor no están alineados o hay algún objeto en la
zona de detección.

LED amarillo ( LAST): se enciende cuando el último haz óptico del transmisor está correctamente alineado
con el haz correspondiente del receptor (parte superior del dispositivo).

LED amarillo ( FIRST): se enciende cuando el primer haz óptico del transmisor está correctamente alineado
con el haz correspondiente del receptor (parte inferior del dispositivo).
Modo de funcionamiento normal

LED verde ( ): se enciende cuando no hay ningún objeto en la zona de detección.

LED rojo ( ): se enciende cuando hay algún objeto en la zona de detección y las salidas OSSD están
desactivadas.

LED amarillo (LAST): permanece encendido cuando el AOPD se encuentra en modo de interbloqueo
(Interlock). Para rearmar el AOPD, debe pulsarse el botón Prueba/Rearme (Test/Reset) después de retirar el
objeto de la zona de detección. Esto solo sucede cuando la función de rearme manual está activada.
