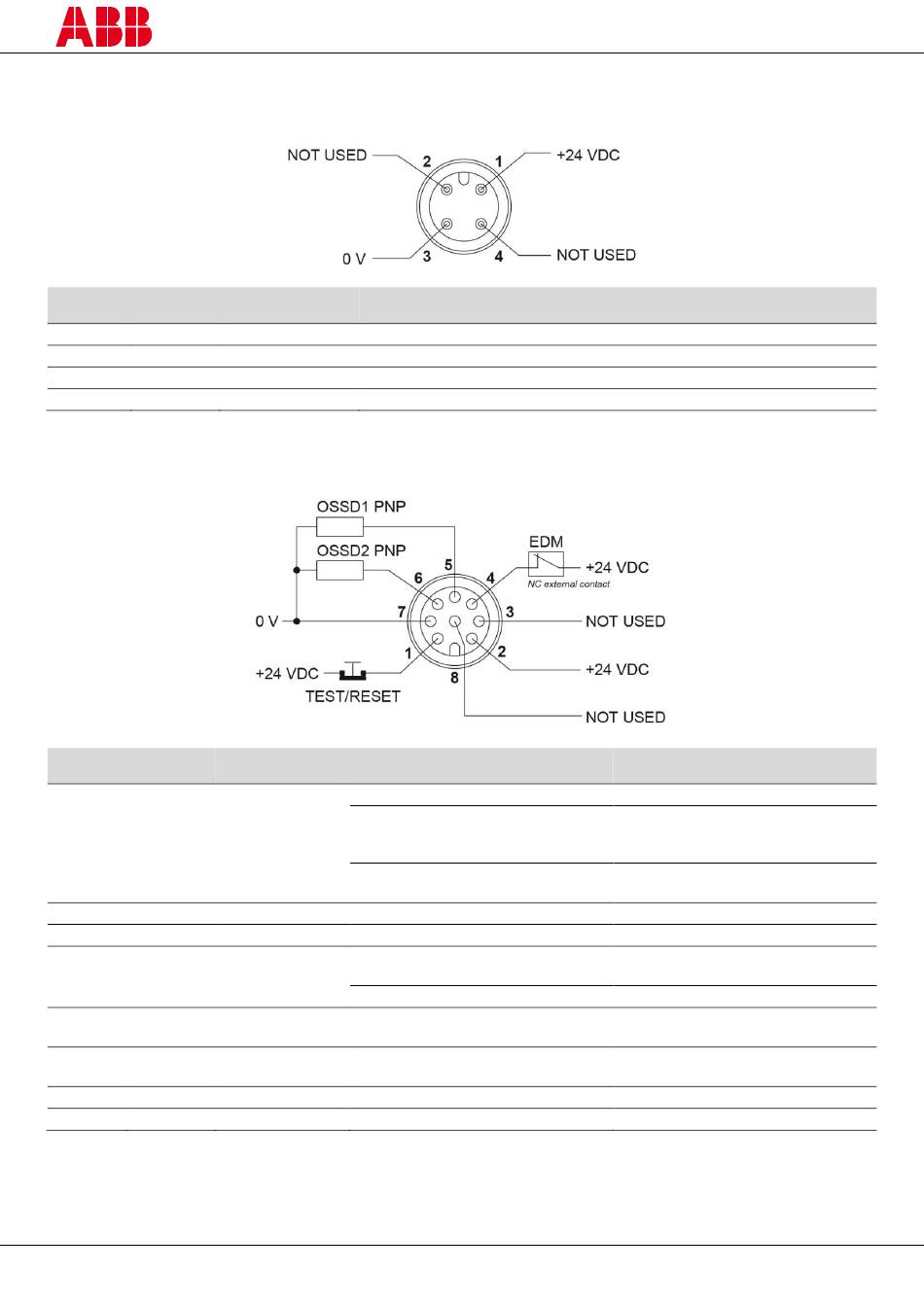

Collegamenti elettrici

Trasmettitore
1
Piedino Filo Funzione
1 Marrone Alimentazione
2 Bianco Non utilizzato
3 Blu Alimentazione
Non utilizzato
4 Nero
1
Colori come da cavi standard ABB Jokab Safety.
Ricevitore
1
Piedino Filo Funzione
1 Bianco TEST/RESET*
2 Marrone Alimentazione
3 Verde Non utilizzato
4 Giallo EDM
5 Grigio OSSD1
6 Rosa OSSD2
7 Blu Alimentazione
Non utilizzato
8 Rosso
1
Colori come da cavi standard ABB Jokab Safety.
2
Il reset automatico/manuale e le funzioni EDM sono configurabili mediante DIP switch.
2TLC172294M0901 Rev B
2015-09-17
Collegamento a
+24 V CC
0 V
Automatico. Reset senza funzione
Automatico. Reset con funzione
Riconoscimento o modalità di
allineamento
Reset manuale
Funzione utilizzata/attivata
2
Funzione non utilizzata/disattivata
Collegamento a
+24 V CC
Contatto NC (normalmente chiuso)
a +24 V CC
Contatto NC (normalmente chiuso)
a +24 V CC
+24 V CC
Contatto NC (normalmente chiuso)
di relè a guida forzata
Non collegato
Modulo di controllo di sicurezza per
es.
Modulo di controllo di sicurezza per
es.
0 V
