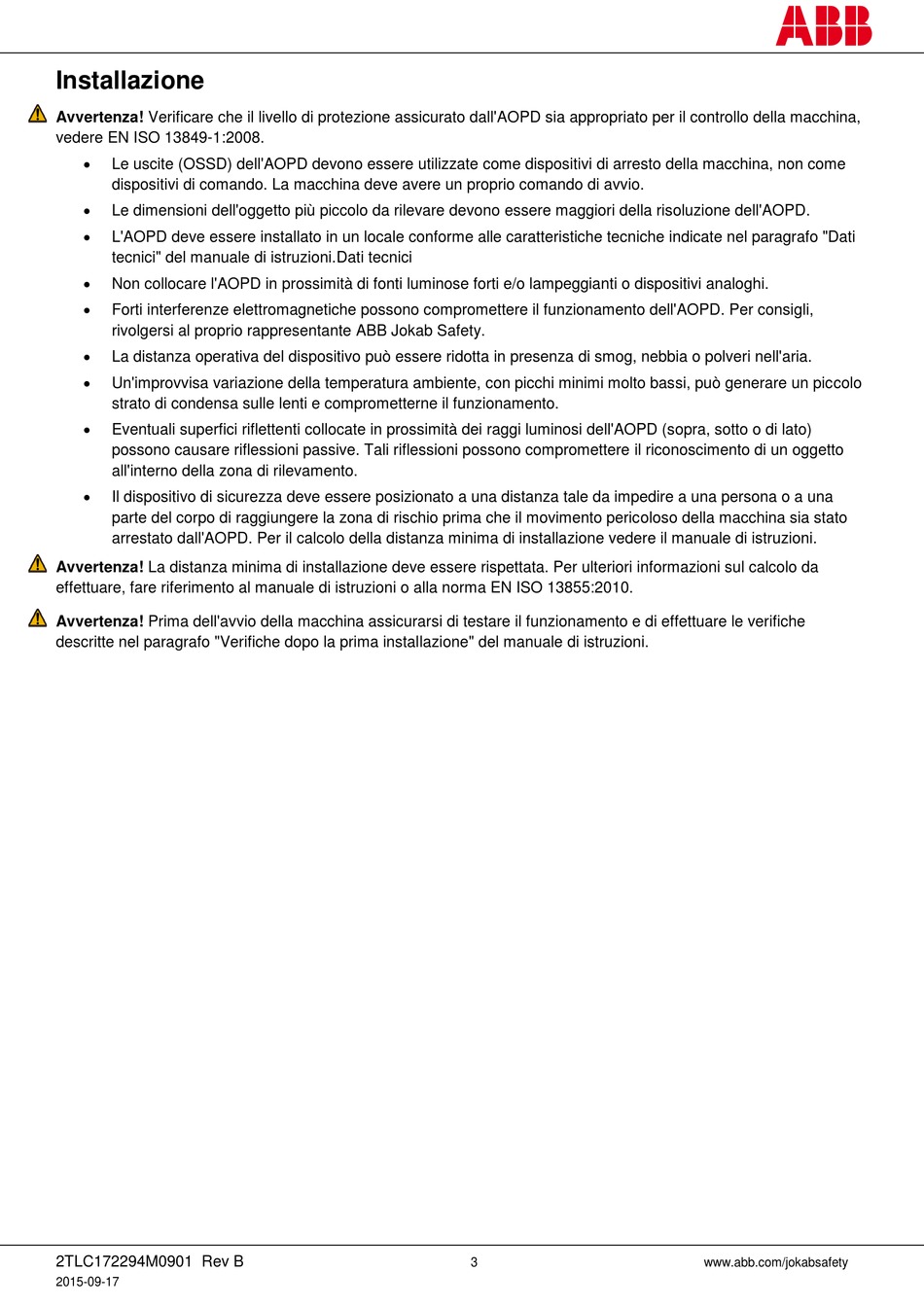

Installazione

Avvertenza! Verificare che il livello di protezione assicurato dall'AOPD sia appropriato per il controllo della macchina,
vedere EN ISO 13849-1:2008.

Le uscite (OSSD) dell'AOPD devono essere utilizzate come dispositivi di arresto della macchina, non come
dispositivi di comando. La macchina deve avere un proprio comando di avvio.

Le dimensioni dell'oggetto più piccolo da rilevare devono essere maggiori della risoluzione dell'AOPD.

L'AOPD deve essere installato in un locale conforme alle caratteristiche tecniche indicate nel paragrafo "Dati
tecnici" del manuale di istruzioni.Dati tecnici

Non collocare l'AOPD in prossimità di fonti luminose forti e/o lampeggianti o dispositivi analoghi.

Forti interferenze elettromagnetiche possono compromettere il funzionamento dell'AOPD. Per consigli,
rivolgersi al proprio rappresentante ABB Jokab Safety.

La distanza operativa del dispositivo può essere ridotta in presenza di smog, nebbia o polveri nell'aria.

Un'improvvisa variazione della temperatura ambiente, con picchi minimi molto bassi, può generare un piccolo
strato di condensa sulle lenti e comprometterne il funzionamento.

Eventuali superfici riflettenti collocate in prossimità dei raggi luminosi dell'AOPD (sopra, sotto o di lato)
possono causare riflessioni passive. Tali riflessioni possono compromettere il riconoscimento di un oggetto
all'interno della zona di rilevamento.

Il dispositivo di sicurezza deve essere posizionato a una distanza tale da impedire a una persona o a una
parte del corpo di raggiungere la zona di rischio prima che il movimento pericoloso della macchina sia stato
arrestato dall'AOPD. Per il calcolo della distanza minima di installazione vedere il manuale di istruzioni.
Avvertenza! La distanza minima di installazione deve essere rispettata. Per ulteriori informazioni sul calcolo da
effettuare, fare riferimento al manuale di istruzioni o alla norma EN ISO 13855:2010.
Avvertenza! Prima dell'avvio della macchina assicurarsi di testare il funzionamento e di effettuare le verifiche
descritte nel paragrafo "Verifiche dopo la prima installazione" del manuale di istruzioni.
