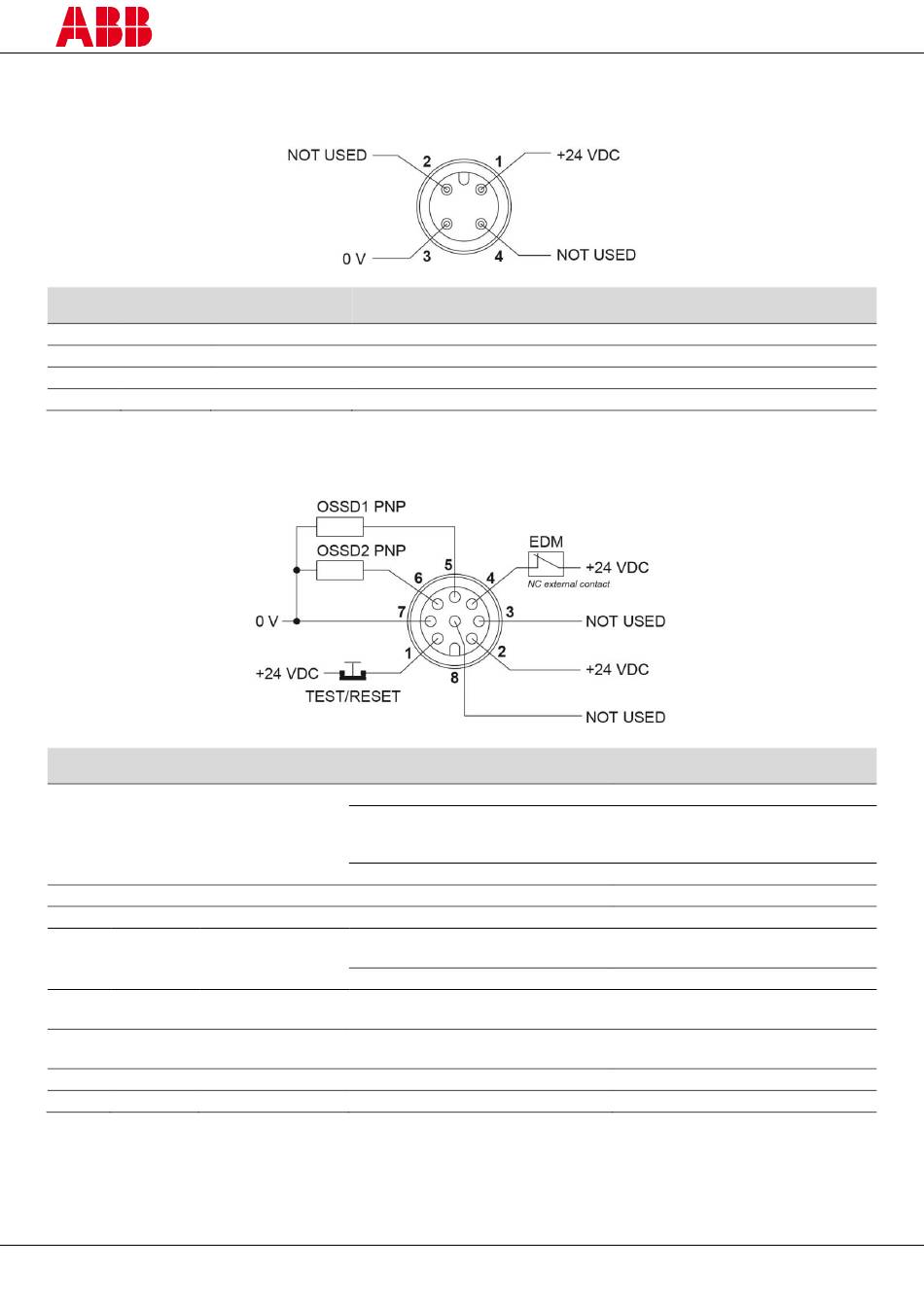

Conexiones eléctricas
transmisor
1
Pin Cable Función
1 Marrón Alimentación
2 Blanco No utilizado
3 Azul Alimentación
No utilizado
4 Negro
1
Colores de los cables estándar de ABB Jokab Safety.
receptor
1
Pin Cable Función
TEST/RESET*
1 Blanco
(Prueba/Rearme)
2 Marrón Alimentación
3 Verde No utilizado
4 Amarillo EDM
5 Gris OSSD1
6 Rosa OSSD2
7 Azul Alimentación
8 Rojo No utilizado
1
Colores de los cables estándar de ABB Jokab Safety.
2
La configuración de las funciones de EDM y rearme automático/manual se realiza con interruptores DIP.
2TLC172294M0701 Rev B
2015-09-17
Conexión a
+24 V CC
0 V
Rearme auto. sin función
Rearme auto. con la función de
confirmación o el modo de
alineación
Rearme manual
Función en uso / activada
2
Función no utilizada / desactivada
Conexión a
+24 V CC
Contacto NC a +24 V CC
Contacto NC a +24 V CC
+24 V CC
Contacto NC de un relé de guía
forzada
Desconectado
Módulo del control de seguridad de
ex.
Módulo del control de seguridad de
ex.
0 V
