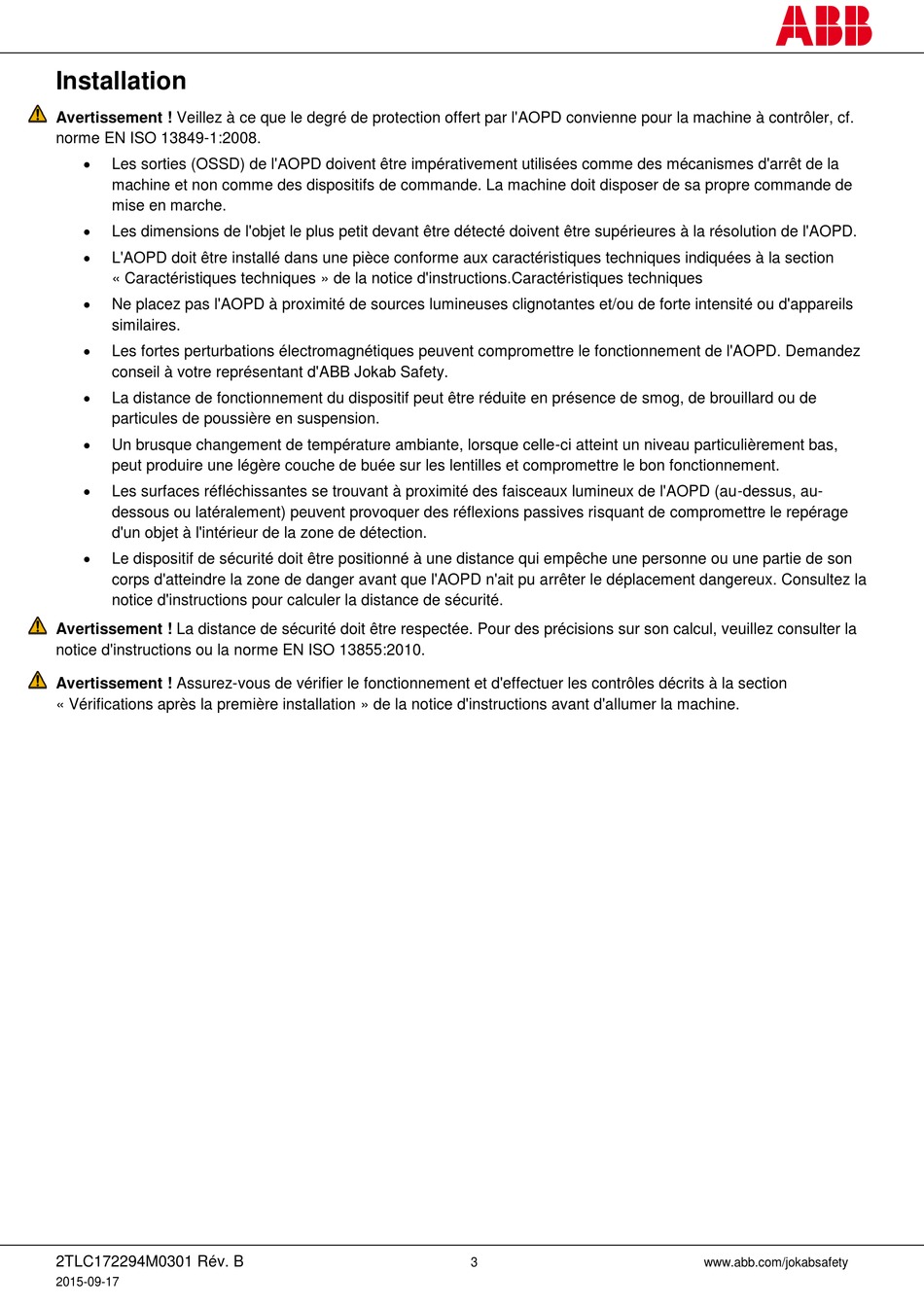

Installation
Avertissement ! Veillez à ce que le degré de protection offert par l'AOPD convienne pour la machine à contrôler, cf.
norme EN ISO 13849-1:2008.

Les sorties (OSSD) de l'AOPD doivent être impérativement utilisées comme des mécanismes d'arrêt de la
machine et non comme des dispositifs de commande. La machine doit disposer de sa propre commande de
mise en marche.

Les dimensions de l'objet le plus petit devant être détecté doivent être supérieures à la résolution de l'AOPD.

L'AOPD doit être installé dans une pièce conforme aux caractéristiques techniques indiquées à la section
« Caractéristiques techniques » de la notice d'instructions.Caractéristiques techniques

Ne placez pas l'AOPD à proximité de sources lumineuses clignotantes et/ou de forte intensité ou d'appareils
similaires.

Les fortes perturbations électromagnétiques peuvent compromettre le fonctionnement de l'AOPD. Demandez
conseil à votre représentant d'ABB Jokab Safety.

La distance de fonctionnement du dispositif peut être réduite en présence de smog, de brouillard ou de
particules de poussière en suspension.

Un brusque changement de température ambiante, lorsque celle-ci atteint un niveau particulièrement bas,
peut produire une légère couche de buée sur les lentilles et compromettre le bon fonctionnement.

Les surfaces réfléchissantes se trouvant à proximité des faisceaux lumineux de l'AOPD (au-dessus, au-
dessous ou latéralement) peuvent provoquer des réflexions passives risquant de compromettre le repérage
d'un objet à l'intérieur de la zone de détection.

Le dispositif de sécurité doit être positionné à une distance qui empêche une personne ou une partie de son
corps d'atteindre la zone de danger avant que l'AOPD n'ait pu arrêter le déplacement dangereux. Consultez la
notice d'instructions pour calculer la distance de sécurité.
Avertissement ! La distance de sécurité doit être respectée. Pour des précisions sur son calcul, veuillez consulter la
notice d'instructions ou la norme EN ISO 13855:2010.
Avertissement ! Assurez-vous de vérifier le fonctionnement et d'effectuer les contrôles décrits à la section
« Vérifications après la première installation » de la notice d'instructions avant d'allumer la machine.
