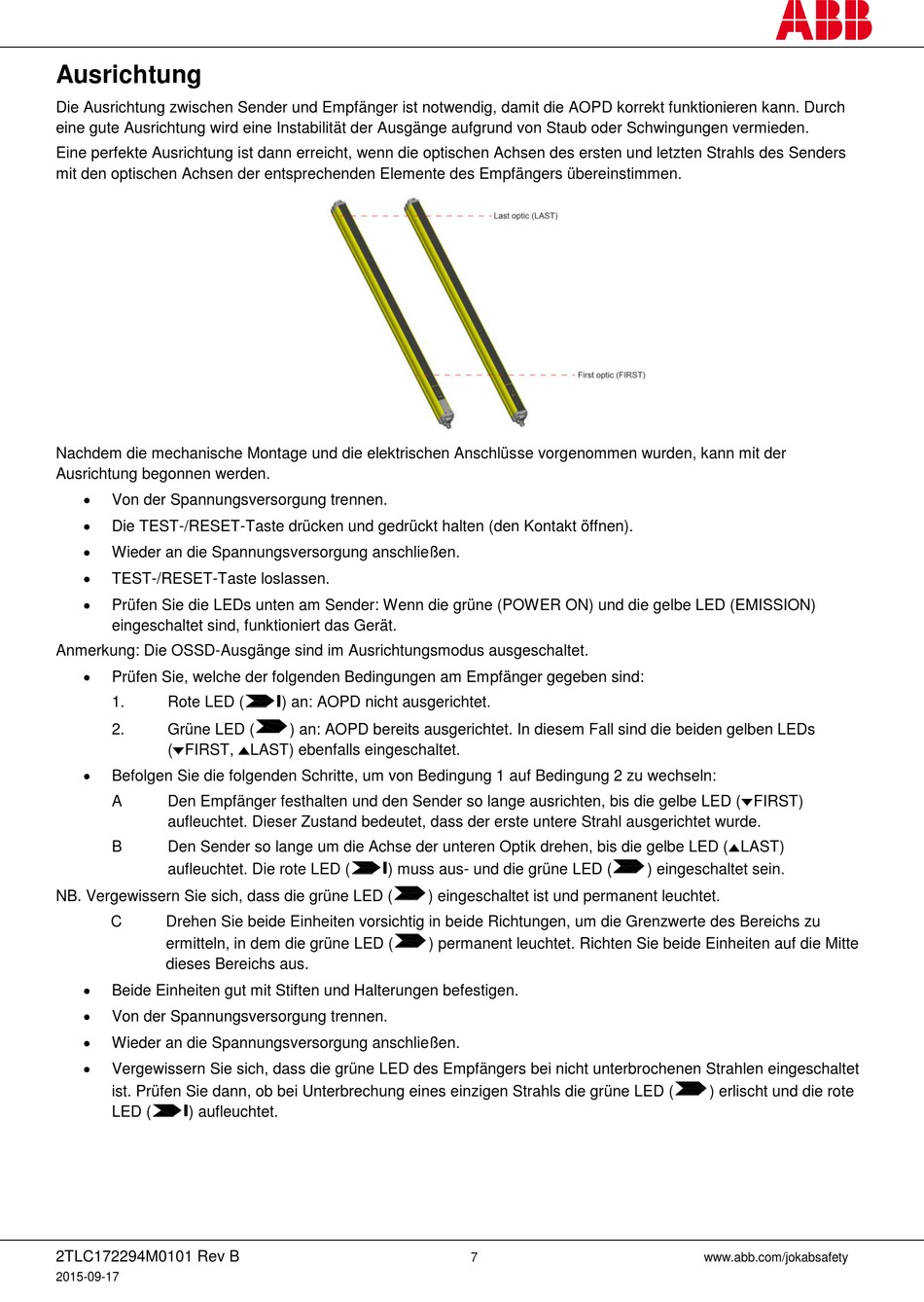

Ausrichtung
Die Ausrichtung zwischen Sender und Empfänger ist notwendig, damit die AOPD korrekt funktionieren kann. Durch
eine gute Ausrichtung wird eine Instabilität der Ausgänge aufgrund von Staub oder Schwingungen vermieden.
Eine perfekte Ausrichtung ist dann erreicht, wenn die optischen Achsen des ersten und letzten Strahls des Senders
mit den optischen Achsen der entsprechenden Elemente des Empfängers übereinstimmen.
Nachdem die mechanische Montage und die elektrischen Anschlüsse vorgenommen wurden, kann mit der
Ausrichtung begonnen werden.
Von der Spannungsversorgung trennen.
Die TEST-/RESET-Taste drücken und gedrückt halten (den Kontakt öffnen).
Wieder an die Spannungsversorgung anschließen.
TEST-/RESET-Taste loslassen.
Prüfen Sie die LEDs unten am Sender: Wenn die grüne (POWER ON) und die gelbe LED (EMISSION)
eingeschaltet sind, funktioniert das Gerät.
Anmerkung: Die OSSD-Ausgänge sind im Ausrichtungsmodus ausgeschaltet.
Prüfen Sie, welche der folgenden Bedingungen am Empfänger gegeben sind:
1.
Rote LED (
2.
Grüne LED (
( FIRST, LAST) ebenfalls eingeschaltet.
Befolgen Sie die folgenden Schritte, um von Bedingung 1 auf Bedingung 2 zu wechseln:
A
Den Empfänger festhalten und den Sender so lange ausrichten, bis die gelbe LED ( FIRST)
aufleuchtet. Dieser Zustand bedeutet, dass der erste untere Strahl ausgerichtet wurde.
B
Den Sender so lange um die Achse der unteren Optik drehen, bis die gelbe LED ( LAST)
aufleuchtet. Die rote LED (
NB. Vergewissern Sie sich, dass die grüne LED (
C
Drehen Sie beide Einheiten vorsichtig in beide Richtungen, um die Grenzwerte des Bereichs zu
ermitteln, in dem die grüne LED (
dieses Bereichs aus.
Beide Einheiten gut mit Stiften und Halterungen befestigen.
Von der Spannungsversorgung trennen.
Wieder an die Spannungsversorgung anschließen.
Vergewissern Sie sich, dass die grüne LED des Empfängers bei nicht unterbrochenen Strahlen eingeschaltet
ist. Prüfen Sie dann, ob bei Unterbrechung eines einzigen Strahls die grüne LED (
LED (
) aufleuchtet.
2TLC172294M0101 Rev B
2015-09-17
) an: AOPD nicht ausgerichtet.
) an: AOPD bereits ausgerichtet. In diesem Fall sind die beiden gelben LEDs
) muss aus- und die grüne LED (
) eingeschaltet ist und permanent leuchtet.
) permanent leuchtet. Richten Sie beide Einheiten auf die Mitte
7
) eingeschaltet sein.
) erlischt und die rote
