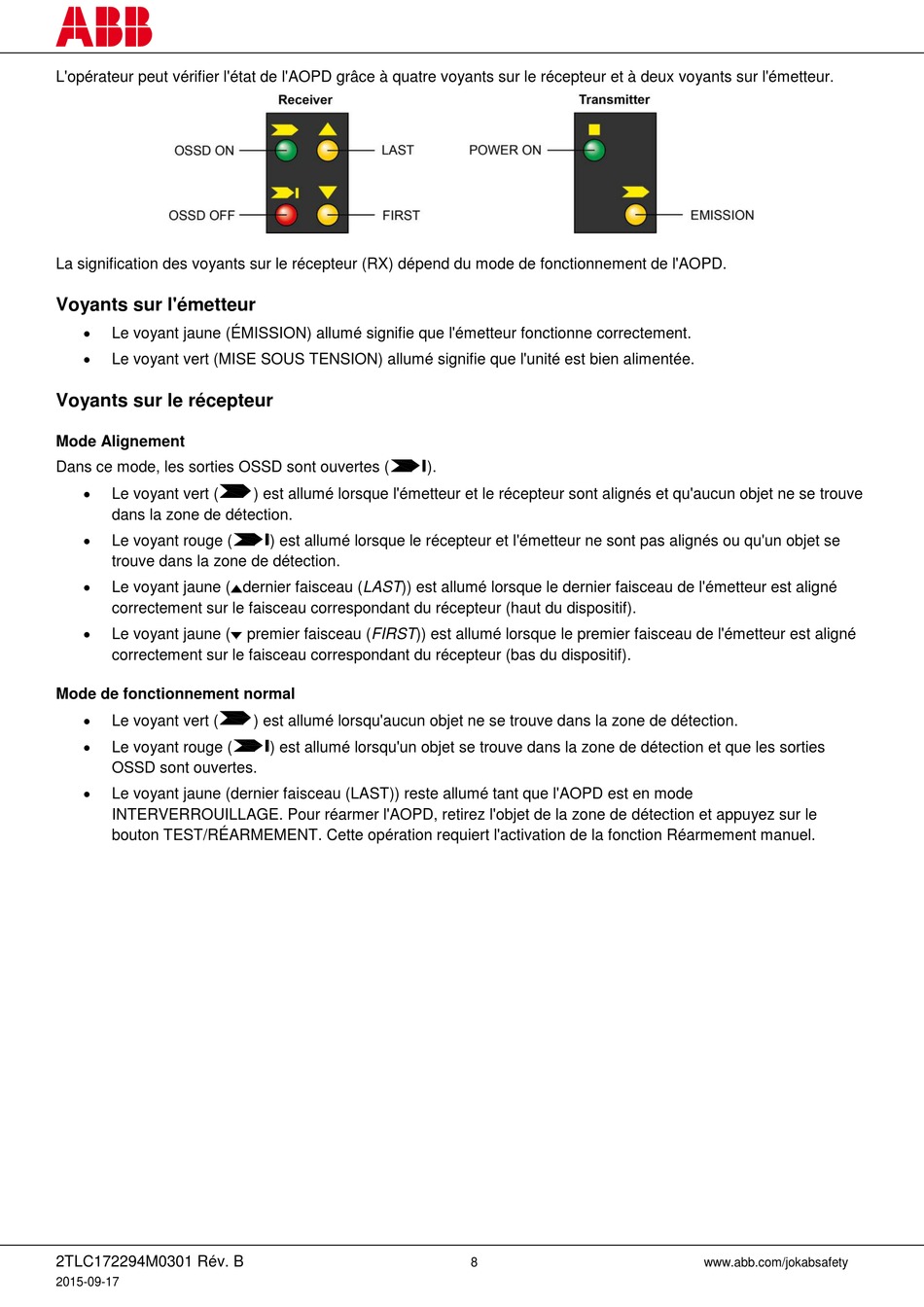

L'opérateur peut vérifier l'état de l'AOPD grâce à quatre voyants sur le récepteur et à deux voyants sur l'émetteur.
La signification des voyants sur le récepteur (RX) dépend du mode de fonctionnement de l'AOPD.
Voyants sur l'émetteur

Le voyant jaune (ÉMISSION) allumé signifie que l'émetteur fonctionne correctement.

Le voyant vert (MISE SOUS TENSION) allumé signifie que l'unité est bien alimentée.
Voyants sur le récepteur
Mode Alignement
Dans ce mode, les sorties OSSD sont ouvertes (

Le voyant vert (
dans la zone de détection.

Le voyant rouge (
trouve dans la zone de détection.

Le voyant jaune ( dernier faisceau (LAST)) est allumé lorsque le dernier faisceau de l'émetteur est aligné
correctement sur le faisceau correspondant du récepteur (haut du dispositif).

Le voyant jaune (
correctement sur le faisceau correspondant du récepteur (bas du dispositif).
Mode de fonctionnement normal

Le voyant vert (

Le voyant rouge (
OSSD sont ouvertes.

Le voyant jaune (dernier faisceau (LAST)) reste allumé tant que l'AOPD est en mode
INTERVERROUILLAGE. Pour réarmer l'AOPD, retirez l'objet de la zone de détection et appuyez sur le
bouton TEST/RÉARMEMENT. Cette opération requiert l'activation de la fonction Réarmement manuel.
2TLC172294M0301 Rév. B
2015-09-17
) est allumé lorsque l'émetteur et le récepteur sont alignés et qu'aucun objet ne se trouve
) est allumé lorsque le récepteur et l'émetteur ne sont pas alignés ou qu'un objet se
premier faisceau (FIRST)) est allumé lorsque le premier faisceau de l'émetteur est aligné
) est allumé lorsqu'aucun objet ne se trouve dans la zone de détection.
) est allumé lorsqu'un objet se trouve dans la zone de détection et que les sorties
).
