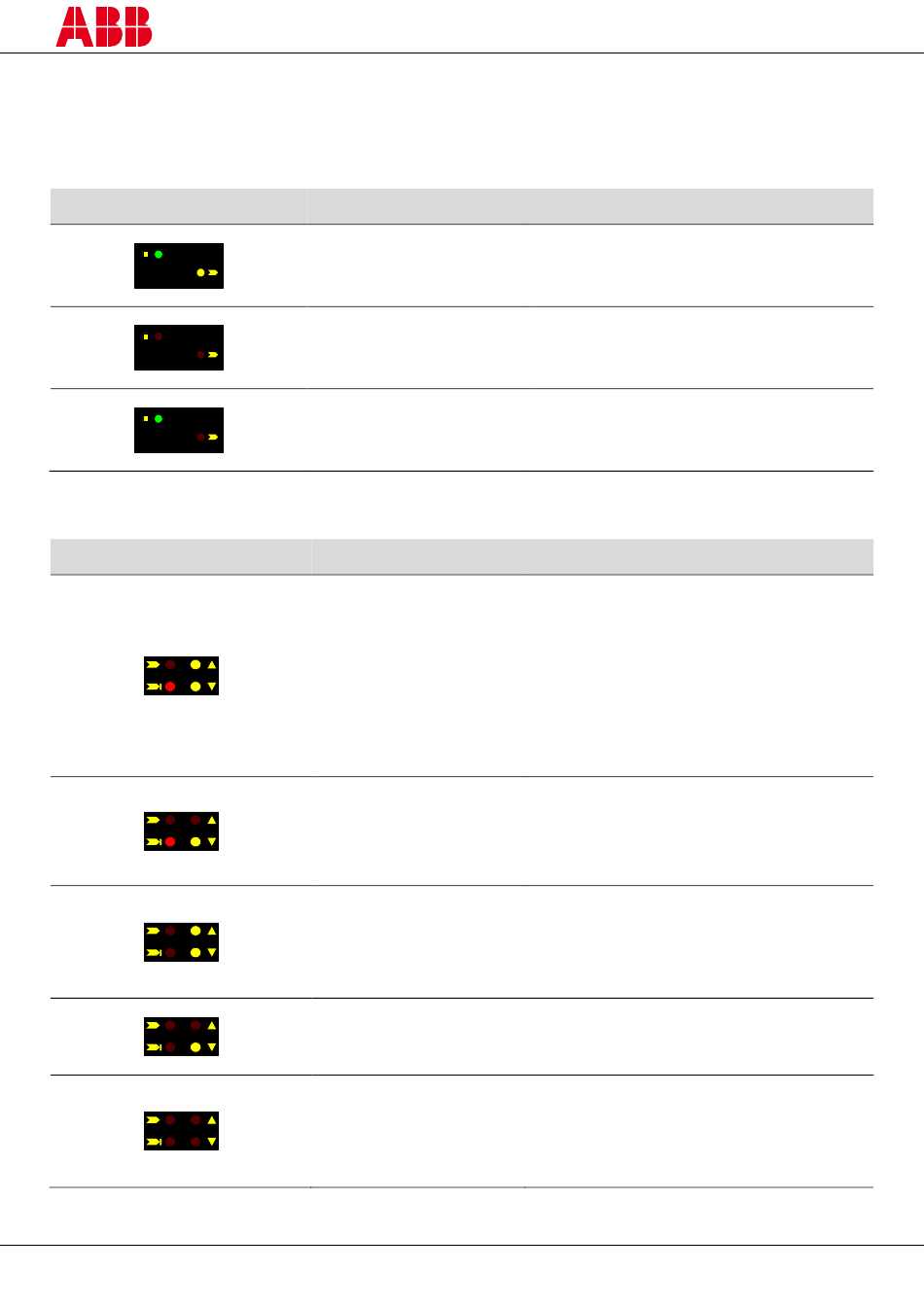

Diagnosfunktioner
Operatören kan utvärdera skälet till systemstopp och fel med hjälp av fyra lysdioder på mottagaren och två lysdioder
på sändaren.
Sändare:
Display
PÅ grön
Blinkar gul
AV
AV
PÅ grön
AV
Mottagare:
Display
AV Blinkar gul
Blinkar röd Blinkar gul
AV AV
Blinkar röd Blinkar gul
AV Blinkar gul
AV Blinkar gul
AV AV
AVBlinkar gul
AV AV
AV AV
2TLC172294M3401 Rev B
2015-09-17
Beskrivning
Allmänt fel på sändarsidan
Spänningsförsörjningsfel
Försörjningsspänningen ligger
utanför tillåtet område
Huvudmikroprocessorfel
Beskrivning
OSSD-fel
EDM-fel
Mikroprocessorfel
Optiskt fel
Spänningsförsörjningsfel
Huvudmikroprocessorfel
10
Åtgärd
- Kontrollera spänningsförsörjningen; kontakta
din representant för ABB Jokab Safety och
byt båda enheter om felet består.
- Kontrollera spänningsförsörjningen; kontakta
din representant för ABB Jokab Safety om
felet består.
- Kontrollera spänningsförsörjningen; kontakta
din representant för ABB Jokab Safety om
felet består.
Åtgärd
- Kontrollera kablarna och anslutningarna för
OSSD-utgångarna. Kontrollera att de inte är
kortslutna sinsemellan eller med
försörjningsspänning. Se även
bruksanvisningen, avsnitt "Exempel på
anslutningarError! Reference source not
found.".
- Kontrollera att lastspecifikationerna är i
enlighet med de tekniska specifikationerna (se
avsnitt i bruksanvisningen, "Tekniska
specifikationer").
- Kontrollera kablarna och anslutningarna för
EDM samt tidssekvensen (se tiddiagrammet i
bruksanvisningen).
- Stäng av och slå på spänningen; byt den
externa brytanordningen om felet består.
- Kontrollera DIP-switcharnas position. DIP-
switcharna 5-8 ska vara i samma position som
DIP-switcharna 1-4.
- Stäng av och slå på spänningen; kontakta din
representant för ABB Jokab Safety om felet
består.
- Kontrollera inriktningen.
- Stäng av och slå på spänningen; kontakta din
representant för ABB Jokab Safety om felet
består.
- Kontrollera kablarna och anslutningarna för
spänningsförsörjningen. Kontrollera att värdet
är inom tillåtet område.
- Stäng av och slå på spänningen; kontakta din
representant för ABB Jokab Safety om felet
består.
