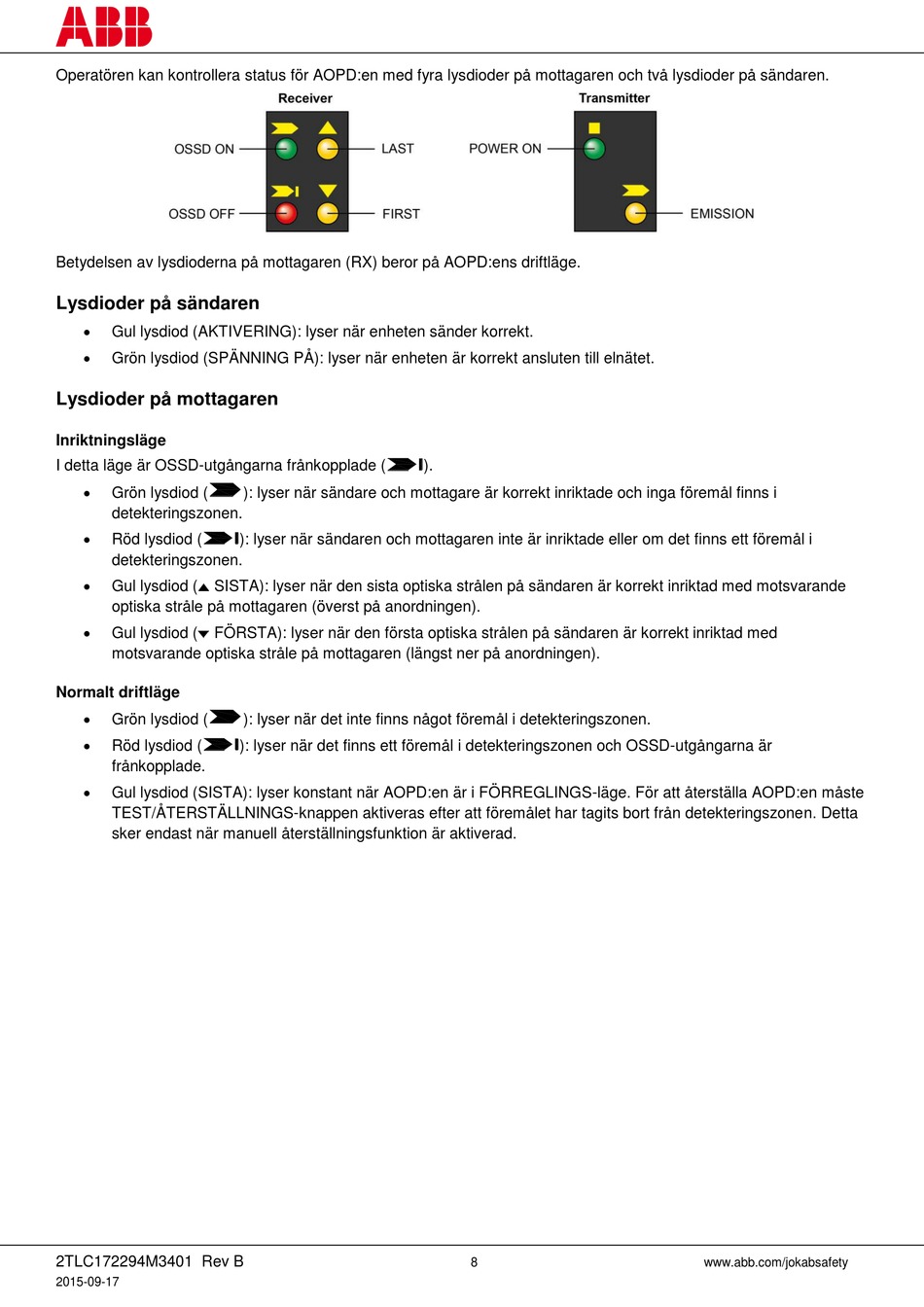

Operatören kan kontrollera status för AOPD:en med fyra lysdioder på mottagaren och två lysdioder på sändaren.
Betydelsen av lysdioderna på mottagaren (RX) beror på AOPD:ens driftläge.
Lysdioder på sändaren

Gul lysdiod (AKTIVERING): lyser när enheten sänder korrekt.

Grön lysdiod (SPÄNNING PÅ): lyser när enheten är korrekt ansluten till elnätet.
Lysdioder på mottagaren
Inriktningsläge
I detta läge är OSSD-utgångarna frånkopplade (

Grön lysdiod (
detekteringszonen.

Röd lysdiod (
detekteringszonen.

Gul lysdiod ( SISTA): lyser när den sista optiska strålen på sändaren är korrekt inriktad med motsvarande
optiska stråle på mottagaren (överst på anordningen).

Gul lysdiod ( FÖRSTA): lyser när den första optiska strålen på sändaren är korrekt inriktad med
motsvarande optiska stråle på mottagaren (längst ner på anordningen).
Normalt driftläge

Grön lysdiod (

Röd lysdiod (
frånkopplade.

Gul lysdiod (SISTA): lyser konstant när AOPD:en är i FÖRREGLINGS-läge. För att återställa AOPD:en måste
TEST/ÅTERSTÄLLNINGS-knappen aktiveras efter att föremålet har tagits bort från detekteringszonen. Detta
sker endast när manuell återställningsfunktion är aktiverad.
