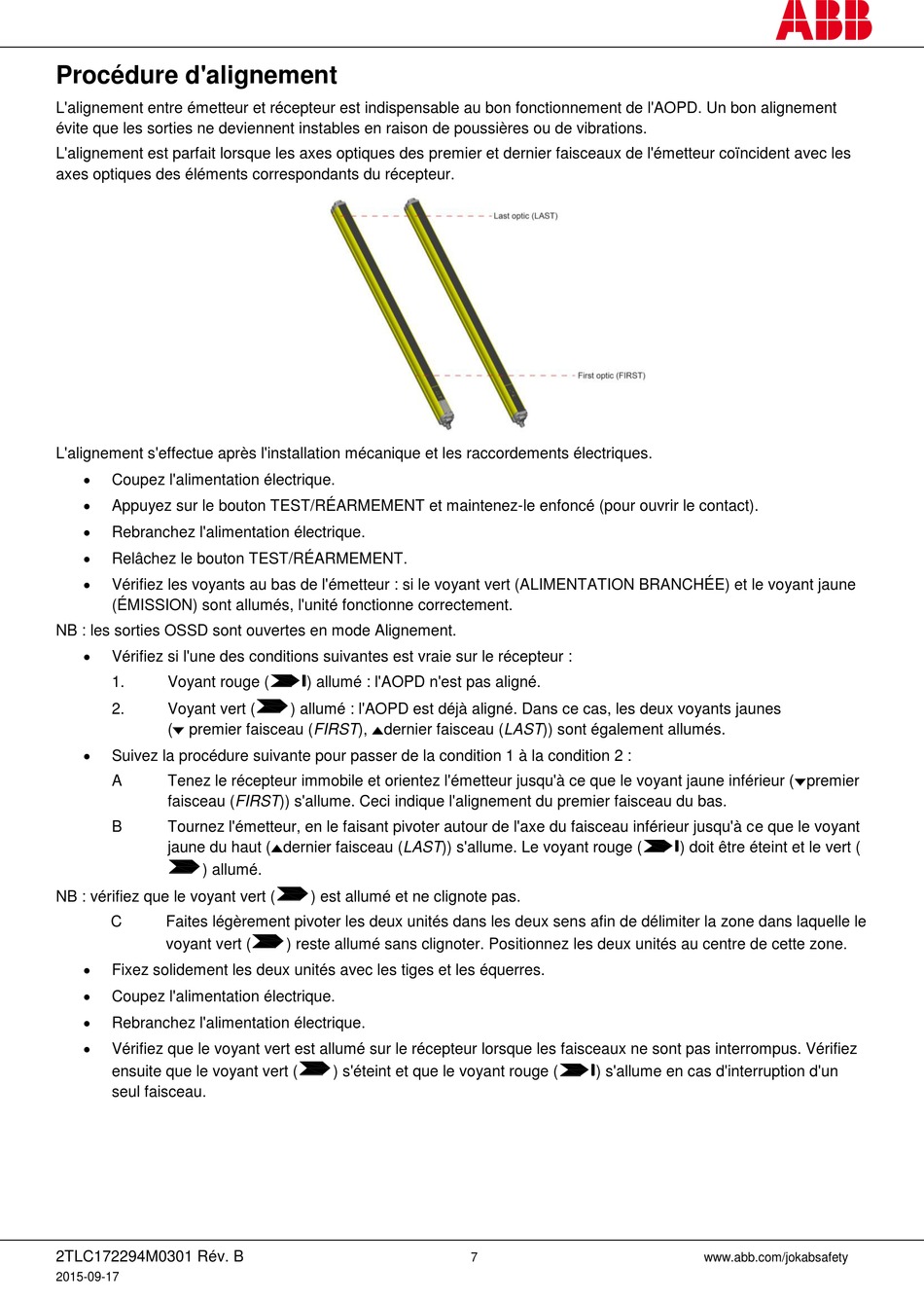

Procédure d'alignement
L'alignement entre émetteur et récepteur est indispensable au bon fonctionnement de l'AOPD. Un bon alignement
évite que les sorties ne deviennent instables en raison de poussières ou de vibrations.
L'alignement est parfait lorsque les axes optiques des premier et dernier faisceaux de l'émetteur coïncident avec les
axes optiques des éléments correspondants du récepteur.
L'alignement s'effectue après l'installation mécanique et les raccordements électriques.

Coupez l'alimentation électrique.

Appuyez sur le bouton TEST/RÉARMEMENT et maintenez-le enfoncé (pour ouvrir le contact).

Rebranchez l'alimentation électrique.

Relâchez le bouton TEST/RÉARMEMENT.

Vérifiez les voyants au bas de l'émetteur : si le voyant vert (ALIMENTATION BRANCHÉE) et le voyant jaune
(ÉMISSION) sont allumés, l'unité fonctionne correctement.
NB : les sorties OSSD sont ouvertes en mode Alignement.

Vérifiez si l'une des conditions suivantes est vraie sur le récepteur :
1. Voyant rouge (
2. Voyant vert (
( premier faisceau (FIRST),

Suivez la procédure suivante pour passer de la condition 1 à la condition 2 :
A Tenez le récepteur immobile et orientez l'émetteur jusqu'à ce que le voyant jaune inférieur ( premier
faisceau (FIRST)) s'allume. Ceci indique l'alignement du premier faisceau du bas.
B Tournez l'émetteur, en le faisant pivoter autour de l'axe du faisceau inférieur jusqu'à ce que le voyant
jaune du haut ( dernier faisceau (LAST)) s'allume. Le voyant rouge (
) allumé.
NB : vérifiez que le voyant vert (
C Faites légèrement pivoter les deux unités dans les deux sens afin de délimiter la zone dans laquelle le
voyant vert (

Fixez solidement les deux unités avec les tiges et les équerres.

Coupez l'alimentation électrique.

Rebranchez l'alimentation électrique.

Vérifiez que le voyant vert est allumé sur le récepteur lorsque les faisceaux ne sont pas interrompus. Vérifiez
ensuite que le voyant vert (
seul faisceau.
2TLC172294M0301 Rév. B
2015-09-17
) allumé : l'AOPD n'est pas aligné.
) allumé : l'AOPD est déjà aligné. Dans ce cas, les deux voyants jaunes
dernier faisceau (LAST)) sont également allumés.
) est allumé et ne clignote pas.
) reste allumé sans clignoter. Positionnez les deux unités au centre de cette zone.
) s'éteint et que le voyant rouge ( ) s'allume en cas d'interruption d'un
7
) doit être éteint et le vert (
