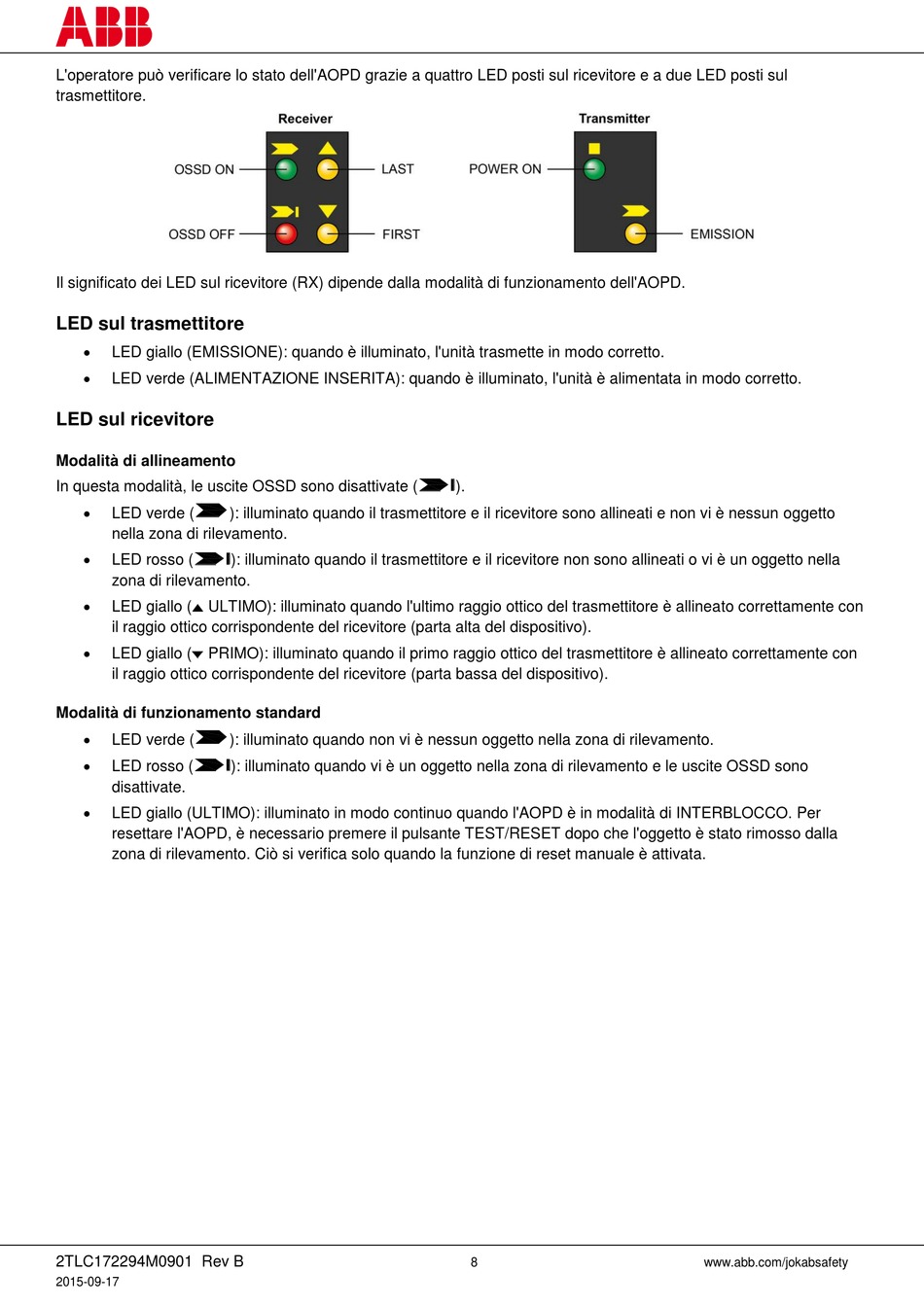

L'operatore può verificare lo stato dell'AOPD grazie a quattro LED posti sul ricevitore e a due LED posti sul
trasmettitore.
Il significato dei LED sul ricevitore (RX) dipende dalla modalità di funzionamento dell'AOPD.
LED sul trasmettitore

LED giallo (EMISSIONE): quando è illuminato, l'unità trasmette in modo corretto.

LED verde (ALIMENTAZIONE INSERITA): quando è illuminato, l'unità è alimentata in modo corretto.
LED sul ricevitore
Modalità di allineamento
In questa modalità, le uscite OSSD sono disattivate (

LED verde ( ): illuminato quando il trasmettitore e il ricevitore sono allineati e non vi è nessun oggetto
nella zona di rilevamento.

LED rosso (
zona di rilevamento.

LED giallo ( ULTIMO): illuminato quando l'ultimo raggio ottico del trasmettitore è allineato correttamente con
il raggio ottico corrispondente del ricevitore (parta alta del dispositivo).

LED giallo ( PRIMO): illuminato quando il primo raggio ottico del trasmettitore è allineato correttamente con
il raggio ottico corrispondente del ricevitore (parta bassa del dispositivo).
Modalità di funzionamento standard

LED verde ( ): illuminato quando non vi è nessun oggetto nella zona di rilevamento.

LED rosso (
disattivate.

LED giallo (ULTIMO): illuminato in modo continuo quando l'AOPD è in modalità di INTERBLOCCO. Per
resettare l'AOPD, è necessario premere il pulsante TEST/RESET dopo che l'oggetto è stato rimosso dalla
zona di rilevamento. Ciò si verifica solo quando la funzione di reset manuale è attivata.
2TLC172294M0901 Rev B
2015-09-17
): illuminato quando il trasmettitore e il ricevitore non sono allineati o vi è un oggetto nella
): illuminato quando vi è un oggetto nella zona di rilevamento e le uscite OSSD sono
).
