Fonctions

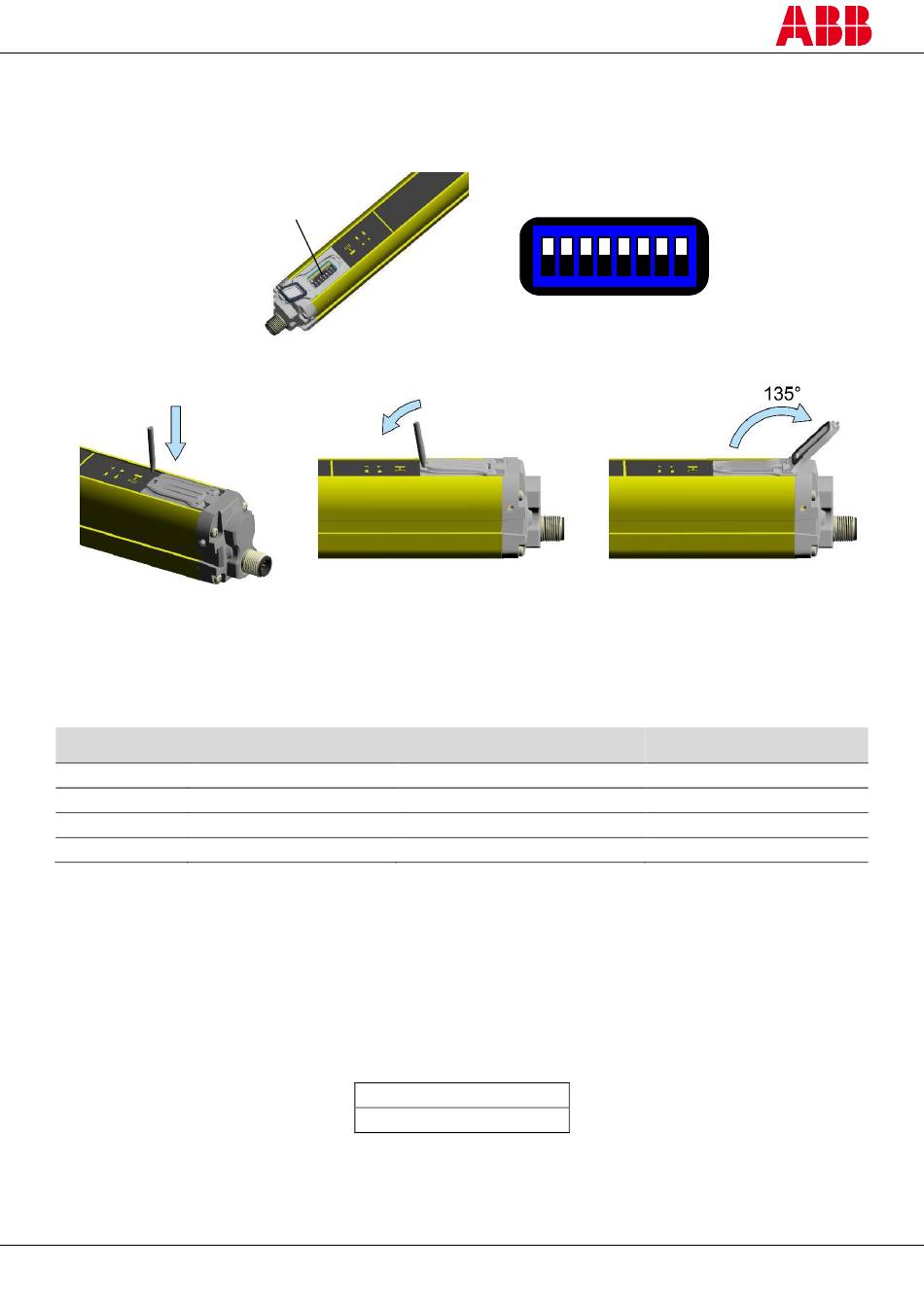

La façade de l'unité du récepteur comporte un compartiment qu'il est facile d'ouvrir à l'aide d'un tournevis pour
accéder aux dip-switches internes.
Pour ouvrir le rabat, insérez la pointe d'un tournevis plat dans la rainure du rabat à charnière et faites-le légèrement
pivoter vers le haut jusqu'à ce que vous entendiez un clic. Ouvrez le rabat à fond (135°). Un léger frein maintient le
rabat en position ouverte. Pour refermer le rabat, appuyez à l'endroit de la rainure jusqu'à ce que vous entendiez le
clic de la fermeture.
Les dip-switches permettent de paramétrer les fonctions décrites dans le tableau suivant :
Dip-switches
1 et 5
2 et 6
3 et 7
4 et 8
Le dispositif n'accepte pas de modifications de la configuration en mode de fonctionnement normal. Une modification
est intégrée après la mise sous tension suivante du dispositif. Soyez donc particulièrement vigilant lorsque vous gérez
et utilisez les dip-switches de configuration.
NB : comme la figure et le tableau précédent l'indiquent, chaque fonction est associée à deux dip-switches différents,
qui doivent être configurés de la même façon.
Configuration lors de la livraison
À la livraison, le dispositif est configuré comme suit :
NB : la fonction EDM ne peut être activée que si l'entrée spécifique est correctement reliée au bon dispositif
2TLC172294M0301 Rév. B
2015-09-17
Dip-switches
Fonction
-
-
EDM
Réarmement
EDM désactivé
Réarmement automatique
ON
1
2
3
4
5
Allumé
-
-
Fonction désactivée
Automatique
9
6
7
8
Éteint
-
-
Fonction activée
Manuel
www.abb.com/jokabsafety
