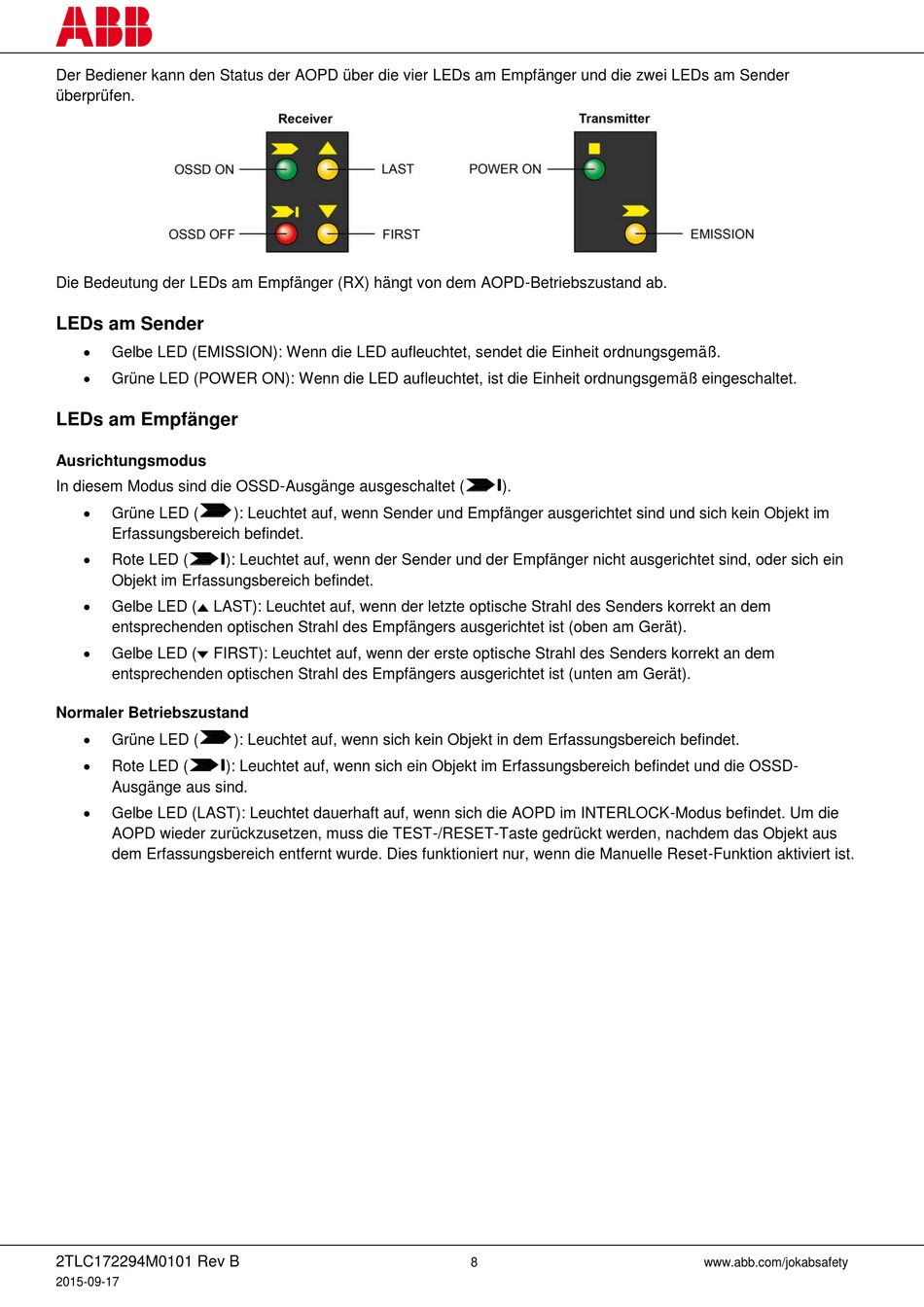

Der Bediener kann den Status der AOPD über die vier LEDs am Empfänger und die zwei LEDs am Sender
überprüfen.
Die Bedeutung der LEDs am Empfänger (RX) hängt von dem AOPD-Betriebszustand ab.

LEDs am Sender


Gelbe LED (EMISSION): Wenn die LED aufleuchtet, sendet die Einheit ordnungsgemäß.

Grüne LED (POWER ON): Wenn die LED aufleuchtet, ist die Einheit ordnungsgemäß eingeschaltet.
LEDs am Empfänger
Ausrichtungsmodus
In diesem Modus sind die OSSD-Ausgänge ausgeschaltet (

Grüne LED (
Erfassungsbereich befindet.

Rote LED ( ): Leuchtet auf, wenn der Sender und der Empfänger nicht ausgerichtet sind, oder sich ein
Objekt im Erfassungsbereich befindet.

Gelbe LED ( LAST): Leuchtet auf, wenn der letzte optische Strahl des Senders korrekt an dem
entsprechenden optischen Strahl des Empfängers ausgerichtet ist (oben am Gerät).

Gelbe LED ( FIRST): Leuchtet auf, wenn der erste optische Strahl des Senders korrekt an dem
entsprechenden optischen Strahl des Empfängers ausgerichtet ist (unten am Gerät).
Normaler Betriebszustand

Grüne LED (

Rote LED ( ): Leuchtet auf, wenn sich ein Objekt im Erfassungsbereich befindet und die OSSD-
Ausgänge aus sind.

Gelbe LED (LAST): Leuchtet dauerhaft auf, wenn sich die AOPD im INTERLOCK-Modus befindet. Um die
AOPD wieder zurückzusetzen, muss die TEST-/RESET-Taste gedrückt werden, nachdem das Objekt aus
dem Erfassungsbereich entfernt wurde. Dies funktioniert nur, wenn die Manuelle Reset-Funktion aktiviert ist.
2TLC172294M0101 Rev B
2015-09-17
): Leuchtet auf, wenn Sender und Empfänger ausgerichtet sind und sich kein Objekt im
): Leuchtet auf, wenn sich kein Objekt in dem Erfassungsbereich befindet.
).
