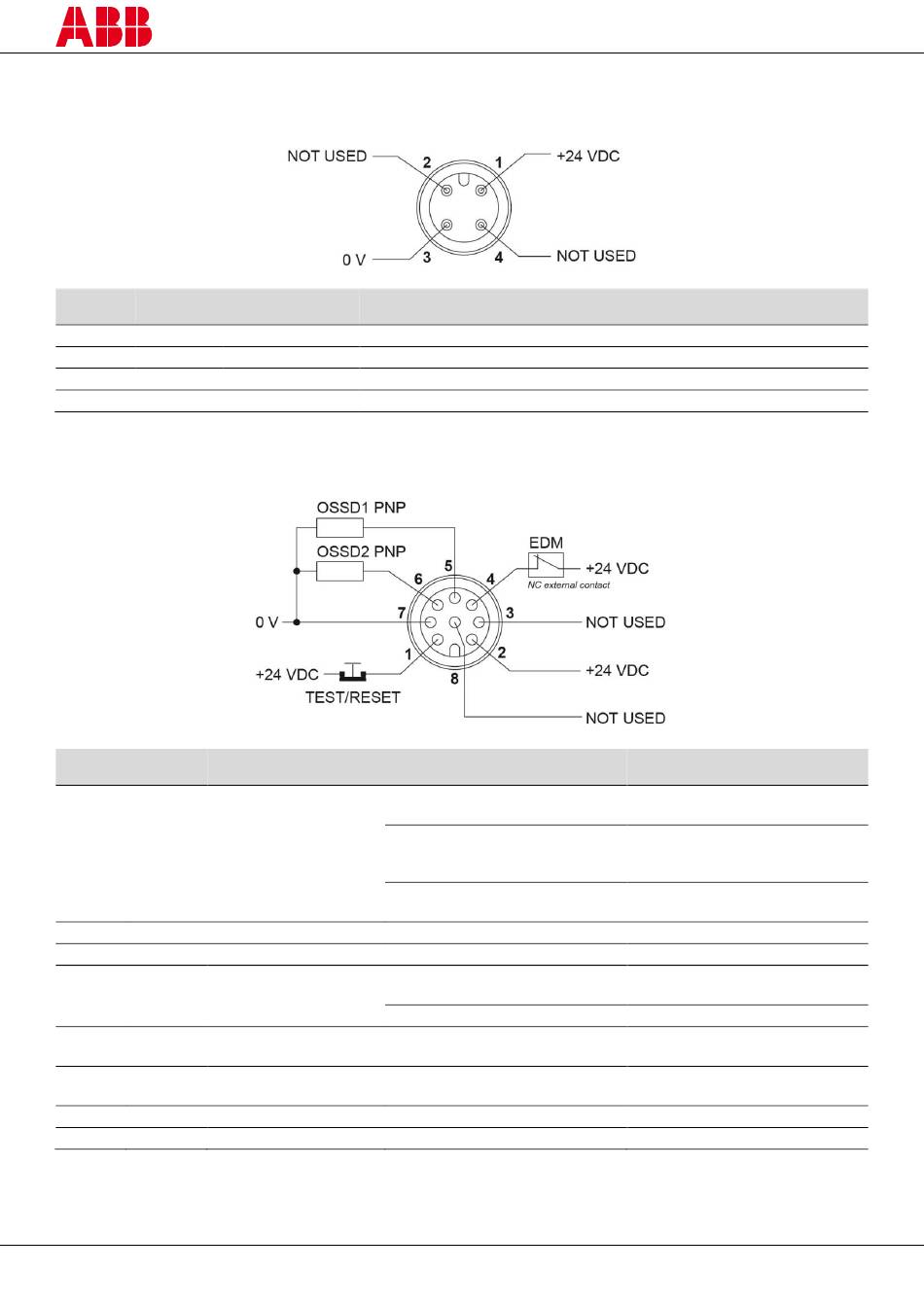

Raccordements électriques
Émetteur
1
Broche Fil
1 Marron
2 Blanc
3 Bleu
4 Noir
1
Code couleur conformément aux câbles standard d'ABB Jokab Safety.
Récepteur
1
Broche Fil Fonction
1 Blanc TEST/RÉARMEMENT*
2 Marron Alimentation
3 Vert Non utilisé
4 Jaune EDM
5 Gris OSSD1
6 Rose OSSD2
7 Bleu Alimentation
8 Rouge Non utilisé
1
Code couleur conformément aux câbles standard d'ABB Jokab Safety.
2
Les fonctions réarmement automatique/manuel et les fonctions EDM sont configurées avec des dip-switches.
2TLC172294M0301 Rév. B
2015-09-17
Fonction Raccordement
Alimentation +24 Vcc
Non utilisé
Alimentation 0 V
Non utilisé
Réarmement automatique sans
fonction
Réarmement automatique avec
fonction Reconnaissance ou
mode Alignement
Réarmement manuel
Fonction utilisée/activée
2
Fonction inutilisée/désactivée
Raccordement
+24 Vcc
Contact NF sur le courant
+24 Vcc
Contact NF sur le courant
+24 Vcc
+24 Vcc
Contact NF d'un relais à
contacts liés
Aucun raccordement
Module de commande de la
sécurité par ex.
Module de commande de la
sécurité par ex.
0 V
