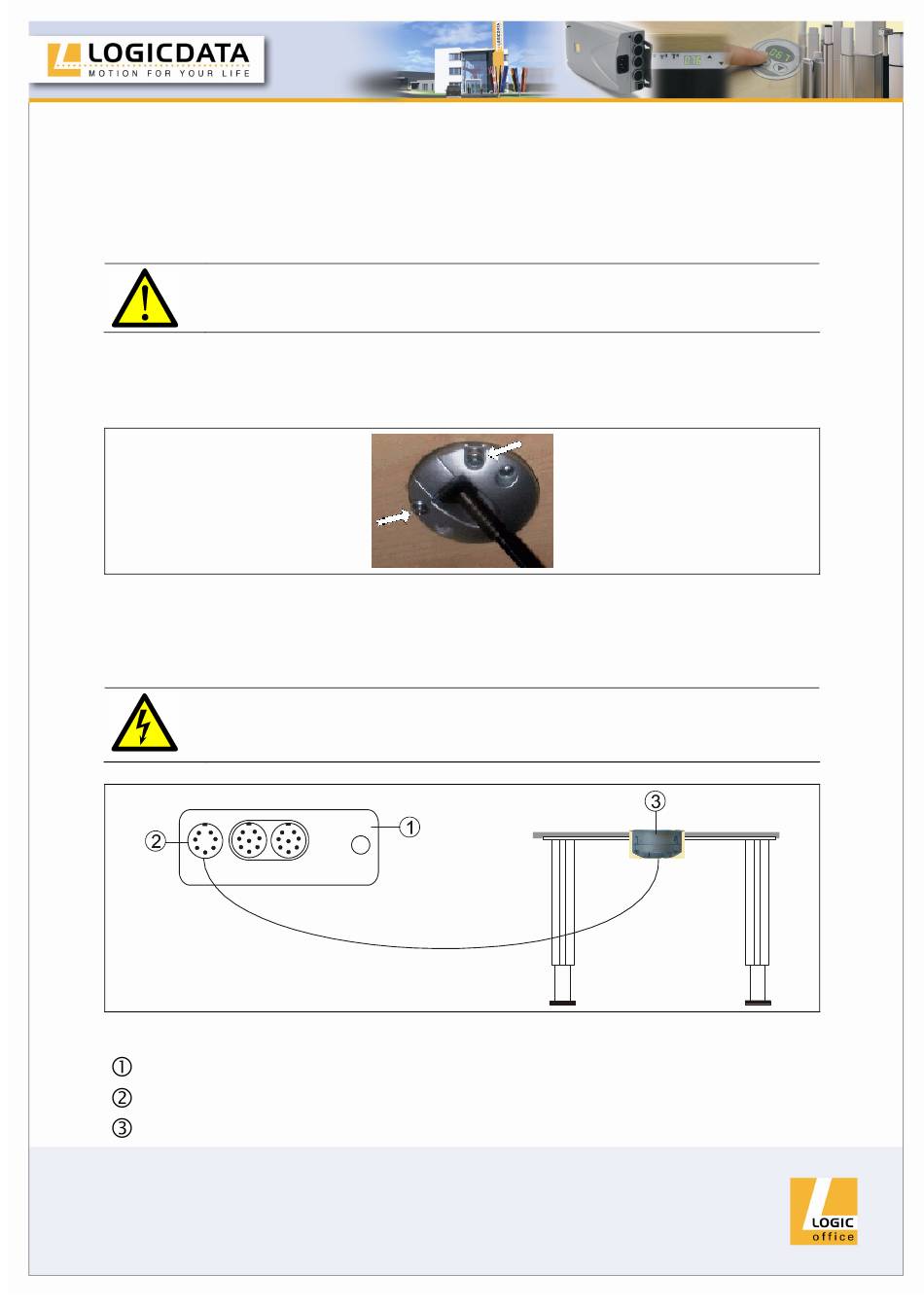

1.4 Montage vom HSE
Zur Montage des Einbauhandschalters HSE an der Tischplatte gehen Sie wie folgt
vor:
1. Packen Sie den Einbauhandschalter HSE aus.
Hinweis: Entsorgen Sie das Verpackungsmaterial (Kunststofffolie)
umweltgerecht!
2. Bohren Sie ein Montageloch mit 50 mm Durchmesser.
3. Stecken Sie den Einbauhandschalter von oben in die Tischplatte (in dieses
Bohrloch)
Abb. 1 – HSE am Tisch befestigen
4. Befestigen Sie den Einbauhandschalter an der Tischplatttenunterseite mit 2
Fixierschrauben.
5. Schließen Sie den Einbauhandschalter an die Motorsteuerung an.
Achtung: Wenn Sie den Einbauhandschalter an die Motorsteuerung an-
schließen, muss das Stromversorgungskabel der Motorsteuerung
abgesteckt sein!
Abb. 1 – Anschluss HSE an Steuerung (z.B. CBX)
Steuerung CBX
Handschalterbuchse an CBX (HS)
Einbauhandschalter HSE
Seite 4 von 6
