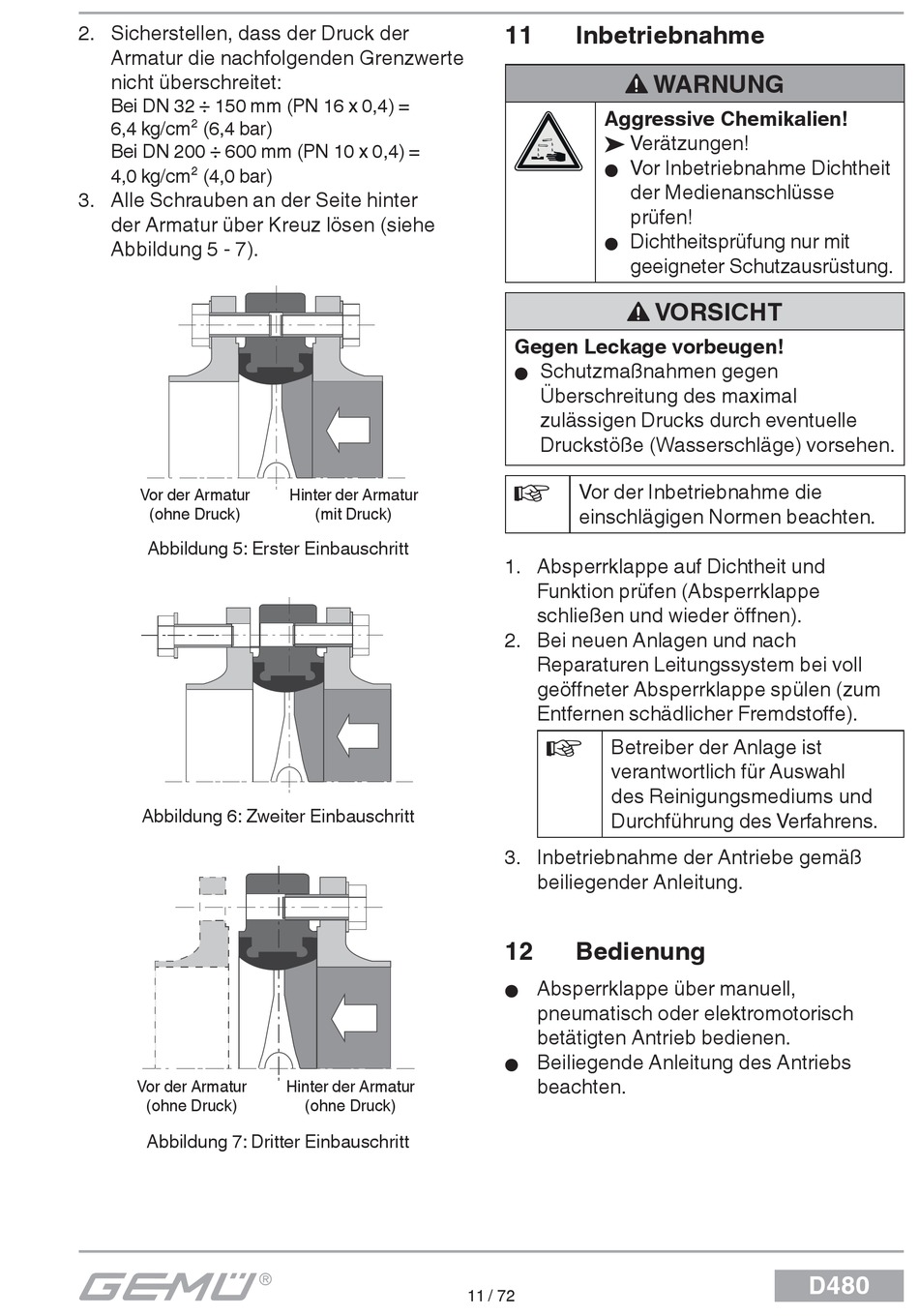

Inbetriebnahme; Bedienung - Gemü D480 Original Einbau- Und Montageanleitung

2. Sicherstellen, dass der Druck der
Armatur die nachfolgenden Grenzwerte
nicht überschreitet:
Bei DN 32 ÷ 150 mm (PN 16 x 0,4) =
6,4 kg/cm² (6,4 bar)
Bei DN 200 ÷ 600 mm (PN 10 x 0,4) =
4,0 kg/cm² (4,0 bar)
3. Alle Schrauben an der Seite hinter
der Armatur über Kreuz lösen (siehe
Abbildung 5 - 7).
Vor der Armatur
(ohne Druck)
Abbildung 5: Erster Einbauschritt
Abbildung 6: Zweiter Einbauschritt
Vor der Armatur
(ohne Druck)
Abbildung 7: Dritter Einbauschritt
Hinter der Armatur
(mit Druck)
Hinter der Armatur
(ohne Druck)
11

Inbetriebnahme

Aggressive Chemikalien!
® Verätzungen!
Vor Inbetriebnahme Dichtheit
G
der Medienanschlüsse
prüfen!
Dichtheitsprüfung nur mit
G
geeigneter Schutzausrüstung.
Gegen Leckage vorbeugen!
Schutzmaßnahmen gegen
G
Überschreitung des maximal
zulässigen Drucks durch eventuelle
Druckstöße (Wasserschläge) vorsehen.
Vor der Inbetriebnahme die
einschlägigen Normen beachten.
1. Absperrklappe auf Dichtheit und
Funktion prüfen (Absperrklappe
schließen und wieder öff nen).
2. Bei neuen Anlagen und nach
Reparaturen Leitungssystem bei voll
geöff neter Absperrklappe spülen (zum
Entfernen schädlicher Fremdstoff e).
Betreiber der Anlage ist
verantwortlich für Auswahl
des Reinigungsmediums und
Durchführung des Verfahrens.
3. Inbetriebnahme der Antriebe gemäß
beiliegender Anleitung.
12

Bedienung

Absperrklappe über manuell,
G
pneumatisch oder elektromotorisch
betätigten Antrieb bedienen.
Beiliegende Anleitung des Antriebs
G
beachten.
11 / 72
WARNUNG
VORSICHT
D480
