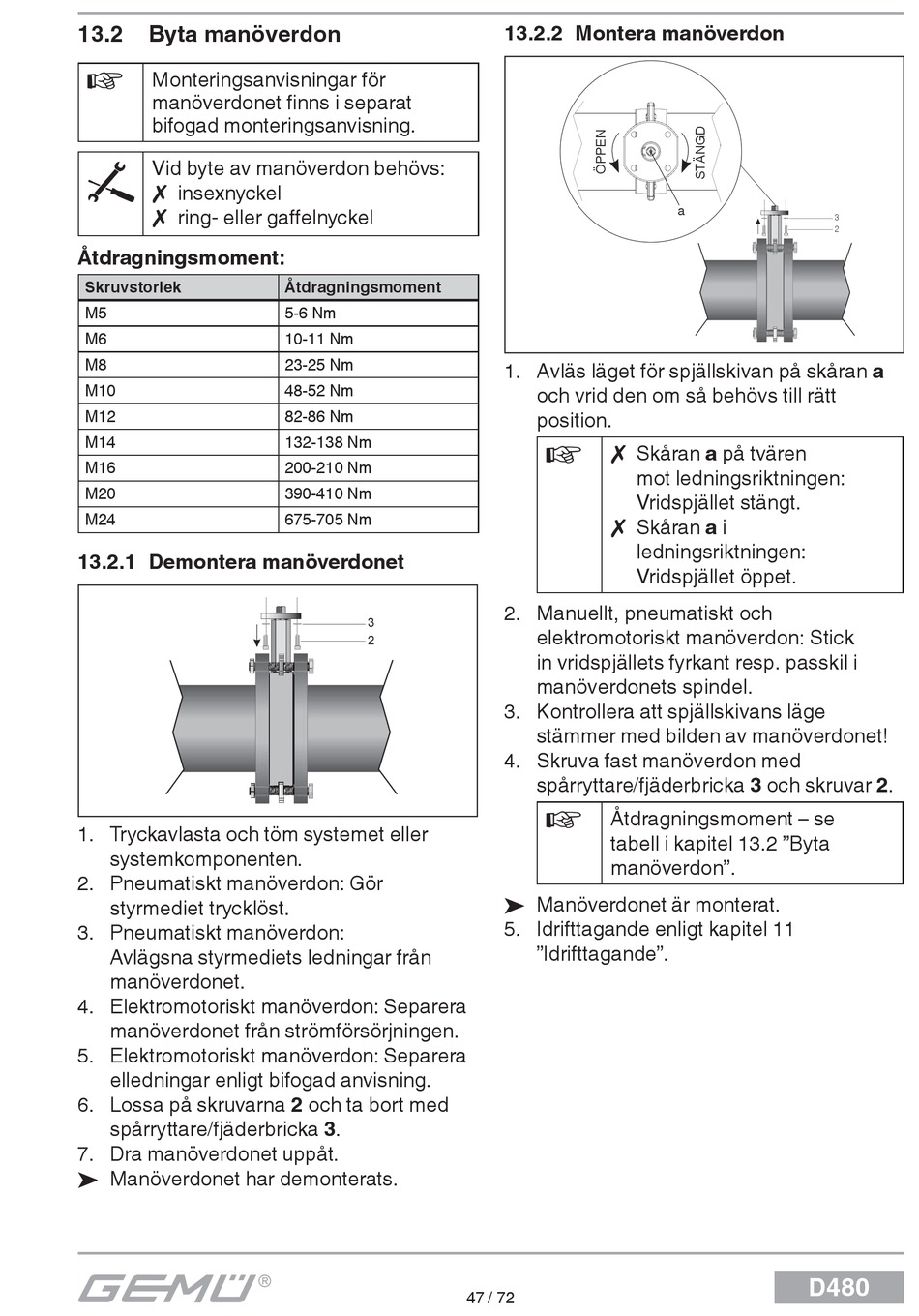

13.2
Byta manöverdon
Monteringsanvisningar för
manöverdonet fi nns i separat
bifogad monteringsanvisning.
Vid byte av manöverdon behövs:
insexnyckel
ring- eller gaff elnyckel
Åtdragningsmoment:
Skruvstorlek
M5
M6
M8
M10
M12
M14
M16
M20
M24
13.2.1 Demontera manöverdonet
1. Tryckavlasta och töm systemet eller
systemkomponenten.
2. Pneumatiskt manöverdon: Gör
styrmediet trycklöst.
3. Pneumatiskt manöverdon:
Avlägsna styrmediets ledningar från
manöverdonet.
4. Elektromotoriskt manöverdon: Separera
manöverdonet från strömförsörjningen.
5. Elektromotoriskt manöverdon: Separera
elledningar enligt bifogad anvisning.
6. Lossa på skruvarna 2 och ta bort med
spårryttare/fjäderbricka 3.
7. Dra manöverdonet uppåt.
® Manöverdonet har demonterats.
Åtdragningsmoment
5-6 Nm
10-11 Nm
23-25 Nm
48-52 Nm
82-86 Nm
132-138 Nm
200-210 Nm
390-410 Nm
675-705 Nm
3
2
13.2.2 Montera manöverdon
1. Avläs läget för spjällskivan på skåran a
och vrid den om så behövs till rätt
position.
Skåran a på tvären
mot ledningsriktningen:
Vridspjället stängt.
Skåran a i
ledningsriktningen:
Vridspjället öppet.
2. Manuellt, pneumatiskt och
elektromotoriskt manöverdon: Stick
in vridspjällets fyrkant resp. passkil i
manöverdonets spindel.
3. Kontrollera att spjällskivans läge
stämmer med bilden av manöverdonet!
4. Skruva fast manöverdon med
spårryttare/fjäderbricka 3 och skruvar 2.
Åtdragningsmoment – se
tabell i kapitel 13.2 "Byta
manöverdon".
® Manöverdonet är monterat.
5. Idrifttagande enligt kapitel 11
"Idrifttagande".
47 / 72
a
a
3
2
D480
