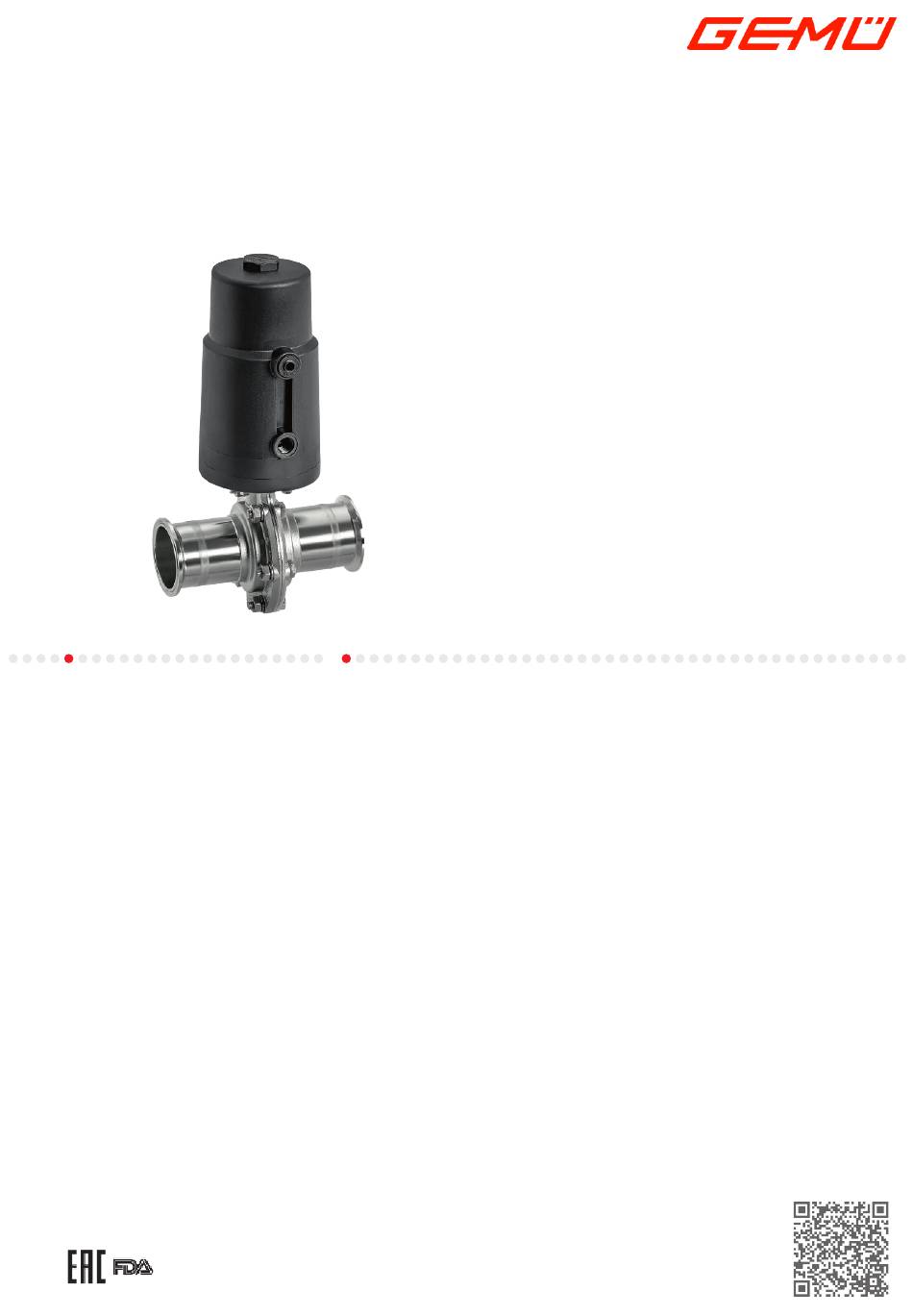

GEMÜ 415
Pneumatisch betätigte Absperrklappe
Beschreibung
Die weichdichtende, zentrische Absperrklappe GEMÜ 415 aus Edelstahl oder Messing wird pneumatisch über einen platzsparen-
den Kolbenantrieb betrieben. Es stehen die Steuerfunktionen „Federkraft geschlossen", „Federkraft geöffnet" und „beidseitig an-
gesteuert" zur Verfügung. Alternativ kann ein preiswerter Rack'n'Pinion Antrieb aufgebaut werden. Durch die abgerundeten und
polierten Scheibenkanten ist die Absperrklappe optimiert für häufige Schaltwechsel. Die Oberfläche der Absperrklappe kann
weiter veredelt werden.
Technische Details
•
Medientemperatur: -20 bis 120 °C
•
Umgebungstemperatur: 0 bis 60 °C
•
Betriebsdruck: 0 bis 10 bar
•
Nennweiten: DN 15 bis 50
•
Anschlussarten: Clamp l Gewinde l Stutzen
•
Anschlussnormen: ASME l DIN l EN l ISO l SMS
•
Gehäusewerkstoffe: 1.4408, Feingussmaterial l CW614N, Messing l CW617N, Messing
•
Manschettenwerkstoffe: EPDM l FKM l Silikon
•
Scheibenwerkstoffe: 1.4408, Feingussmaterial l CW614N, Messing l CW617N, Messing
•
Konformitäten: EAC l FDA
Technische Angaben abhängig von der jeweiligen Konfiguration
Merkmale
•
Geeignet für Vakuumanwendungen und Tieftemperaturen
•
Hochwertige Absperrklappe aus Edelstahl oder Messing
•
In kleinen Nennweiten verfügbar
•
Kompakter und stabiler Körper
•
Korrosionsfester und platzsparender Kolbenantrieb aus
Kunststoff oder Metall
Weitere Informationen
Webcode: GW-415
Inhaltsverzeichnis
Verwandte Anleitungen für Gemü 415
Inhaltszusammenfassung für Gemü 415
- Seite 1 Kunststoff oder Metall Beschreibung Die weichdichtende, zentrische Absperrklappe GEMÜ 415 aus Edelstahl oder Messing wird pneumatisch über einen platzsparen- den Kolbenantrieb betrieben. Es stehen die Steuerfunktionen „Federkraft geschlossen“, „Federkraft geöffnet“ und „beidseitig an- gesteuert“ zur Verfügung. Alternativ kann ein preiswerter Rack’n’Pinion Antrieb aufgebaut werden. Durch die abgerundeten und polierten Scheibenkanten ist die Absperrklappe optimiert für häufige Schaltwechsel.
- Seite 2 Produktlinie Produktlinie GEMÜ K415 GEMÜ 411 GEMÜ 415 GEMÜ 428 Antriebsart ohne Antrieb manuell pneumatisch elektromotorisch Nennweiten DN 15 bis 50 DN 15 bis 50 DN 15 bis 50 DN 15 bis 50 Medientemperatur -20 bis 160 °C -20 bis 120 °C -20 bis 120 °C...
-
Seite 3: Vergleich Anwendungsbereich Antriebe
Vergleich Anwendungsbereich Antriebe Vergleich Anwendungsbereich Antriebe GEMÜ ADA/ASR GEMÜ DR/SC GEMÜ GDR/GSR GEMÜ 9415 Branchen Chemietechnik Oberflächentechnik Wasseraufbereitung Maschinenbau Energie- & Umwelt Lebensmitteltechnik Semiconductor Medizintechnik Pharmazie www.gemu-group.com 3 / 18 GEMÜ 415... -
Seite 4: Produktbeschreibung
Code 60: Stutzen ISO 1127 / EN 10357 Serie C Code 86: Clamp DIN 32676 Reihe A, Baulänge FTF EN 558 Reihe 14 Code 88: Clamp ASME BPE, Baulänge FTF EN 558 Reihe 14 GEMÜ 415 4 / 18 www.gemu-group.com... - Seite 5 GSR0065 SC5F05/07 S14A GR06SP GDR0050 F03/05 S11A HR05AW GSR0065 SC5F05/07 S14A GR06SP 1) Antriebsausführung Code 0: GEMÜ Antrieb, pneumatisch, Größe 0, Kolbendurchmesser 50 mm Code 1: GEMÜ Antrieb, pneumatisch, Größe 1, Kolbendurchmesser 70 mm www.gemu-group.com 5 / 18 GEMÜ 415...
- Seite 6 Antrieb, pneumatisch, einfachwirkend, GR06SP EPDM rechtsdrehend, GSR0065 SC5F05/07 S14A 7 Steuerfunktion Code 9 Ausführungsart Code In Ruhestellung geschlossen (NC) ohne In Ruhestellung geöffnet (NO) Mediumsbereich auf Lackverträglichkeit gereinigt, 0101 Beidseitig angesteuert (DA) Teile in Folie eingeschweißt 6 / 18 GEMÜ 415 www.gemu-group.com...
-
Seite 7: Beschreibung
3 Gehäuseform Zweiwege-Durchgangskörper 4 Anschlussart Stutzen DIN 5 Gehäusewerkstoff CW614N, CW617N (Messing) 6 Manschette EPDM 7 Steuerfunktion In Ruhestellung geschlossen (NC) 8 Antriebsausführung GEMÜ Antrieb, pneumatisch, Größe 0, Kolbendurchmesser 50 mm 9 Ausführungsart ohne 7 / 18 www.gemu-group.com GEMÜ 415... - Seite 8 Druck Betriebsdruck: 0 bis 10 bar Steuerdruck: 4 bis 6 bar Druckstufe: PN 10 Kv-Werte: Gewindemuffe Schweißstutzen Gehäusewerkstoff Code 12 Code 37 Kv-Werte in m³/h Füllvolumen: Antriebsgröße 0: 0,05 Nl Antriebsgröße 1: 0,20 Nl GEMÜ 415 8 / 18 www.gemu-group.com...
- Seite 9 Technische Daten Steuerdruck- Antriebsgröße 0, Steuerfunktion 1 Drehmoment-Diagramm: Drehmoment [Nm] Antriebsgröße 1, Steuerfunktion 1 Drehmoment [Nm] Antriebsgröße 0 und 1, Steuerfunktion 3 Drehmoment [Nm] Produktkonformitäten Maschinenrichtlinie: 2006/42/EG Druckgeräterichtlinie: 2014/68/EU Zulassungen: www.gemu-group.com 9 / 18 GEMÜ 415...
-
Seite 10: Mechanische Daten
325 g Antriebsgröße 1: Steuerfunktion 1: 1470 g Steuerfunktion 3: 1100 g Antrieb ADA/ASR 0020U 0040U Gewichte in kg Antrieb DR/SC 0015U 0030U 0060U Gewichte in kg Antrieb GDA/GSR 0050 1,05 0065 Gewichte in kg GEMÜ 415 10 / 18 www.gemu-group.com... -
Seite 11: Abmessungen
Abmessungen Abmessungen Einbauhöhe Antriebsgröße 153,5 153,5 153,5 Maße in mm www.gemu-group.com 11 / 18 GEMÜ 415... - Seite 12 G1/8 (ADA/ASR 00010) ØI Achtkant ADA/ASR 2100U-4000U n x M5x12 M5 x 7,5 G1/4 130* * nur bei ADA/ASR 1200U-4000U ISO 5211 ØT 0020U 163,0 76,0 48,0 34,0 0040U 217,0 111,0 66,0 55,0 Maße in mm GEMÜ 415 12 / 18 www.gemu-group.com...
- Seite 13 DR / SC 5000U Achtkant ISO 5211 Acht- Luftan- Ø I kant schluss 0015U F03/F05 G1/8 136,0 69,0 29,0 43,0 0030U F05/07 G1/8 153,5 85,0 36,0 48,5 0060U F05/07 G1/8 203,5 102,0 42,5 50,5 Maße in mm www.gemu-group.com 13 / 18 GEMÜ 415...
- Seite 14 41,5 21,3 12,7 1,65 3/4“ 41,5 26,9 19,1 1,65 1“ 41,5 25,0 33,7 25,4 1,65 1¼“ 48,0 33,7 42,4 1½“ 56,0 38,0 48,3 38,1 1,65 2“ 65,0 51,0 60,3 50,8 1,65 Maße in mm GEMÜ 415 14 / 18 www.gemu-group.com...
- Seite 15 Abmessungen Gewindemuffe (Anschlussart Code 1, 31) øK 1/2" 41,5 15,0 3/4" 41,5 16,0 1" 41,5 19,0 1¼" 48,0 21,4 1½" 56,0 21,4 2" 65,0 25,7 Maße in mm n = Anzahl der Schlüsselflächen www.gemu-group.com 15 / 18 GEMÜ 415...
- Seite 16 Induktiver Doppelsensor für Schwenkarmaturen Der induktive Doppelsensor GEMÜ LSF ist für die Montage auf manuell und pneumatisch betätigte Schwenkarmaturen geeignet. Mittels der optischen Anzeige wird die Stellung der Armatur zuverlässig er- fasst und entsprechend signalisiert. GEMÜ 415 16 / 18 www.gemu-group.com...
- Seite 17 Mittels der optischen Anzeige wird die Stellung der Armatur zuverlässig erfasst und ent- sprechend signalisiert. GEMÜ 1225 Elektrischer Stellungsrückmelder Der elektrische Stellungsrückmelder GEMÜ 1225 für die GEMÜ-Typenreihe 410, 411, 415, 417, 423 und 428 verfügt über zwei einstellbare Schaltnocken, die von der Schaltwelle kraftschlüssig betätigt werden. www.gemu-group.com 17 / 18...
- Seite 18 GEMÜ Gebr. Müller Apparatebau GmbH & Co. KG Fritz-Müller-Straße 6-8 D-74653 Ingelfingen-Criesbach Tel. +49 (0)7940 123-0 · info@gemue.de www.gemu-group.com...
