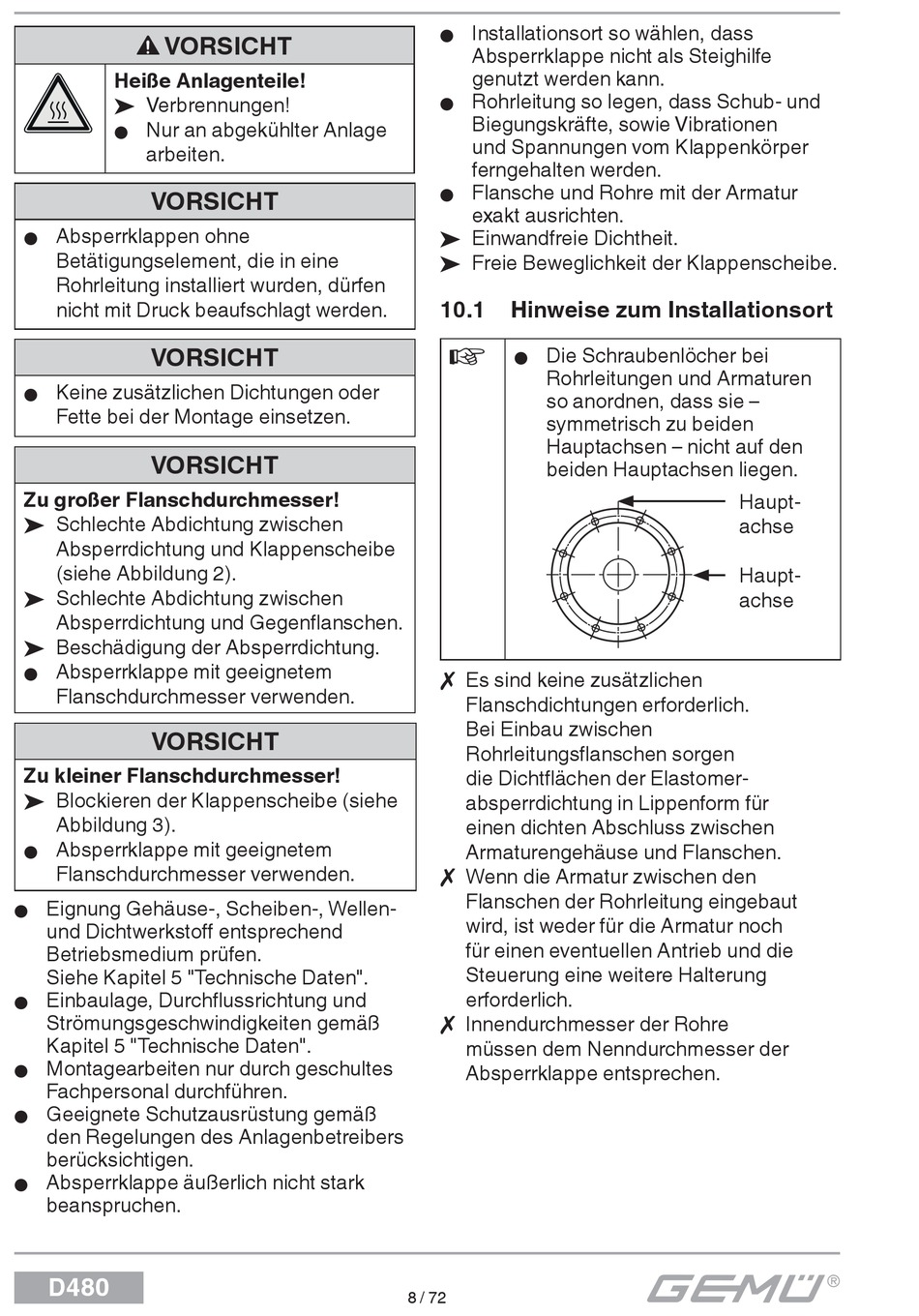

Hinweise Zum Installationsort - Gemü D480 Original Einbau- Und Montageanleitung

VORSICHT
Heiße Anlagenteile!
® Verbrennungen!
Nur an abgekühlter Anlage
G
arbeiten.
VORSICHT
Absperrklappen ohne
G
Betätigungselement, die in eine
Rohrleitung installiert wurden, dürfen
nicht mit Druck beaufschlagt werden.
VORSICHT
Keine zusätzlichen Dichtungen oder
G
Fette bei der Montage einsetzen.
VORSICHT
Zu großer Flanschdurchmesser!
® Schlechte Abdichtung zwischen
Absperrdichtung und Klappenscheibe
(siehe Abbildung 2).
® Schlechte Abdichtung zwischen
Absperrdichtung und Gegenfl anschen.
® Beschädigung der Absperrdichtung.
Absperrklappe mit geeignetem
G
Flanschdurchmesser verwenden.
VORSICHT
Zu kleiner Flanschdurchmesser!
® Blockieren der Klappenscheibe (siehe
Abbildung 3).
Absperrklappe mit geeignetem
G
Flanschdurchmesser verwenden.
Eignung Gehäuse-, Scheiben-, Wellen-
G
und Dichtwerkstoff entsprechend
Betriebsmedium prüfen.
Siehe Kapitel 5 "Technische Daten".
Einbaulage, Durchfl ussrichtung und
G
Strömungsgeschwindigkeiten gemäß
Kapitel 5 "Technische Daten".
Montagearbeiten nur durch geschultes
G
Fachpersonal durchführen.
Geeignete Schutzausrüstung gemäß
G
den Regelungen des Anlagenbetreibers
berücksichtigen.
Absperrklappe äußerlich nicht stark
G
beanspruchen.
D480
Installationsort so wählen, dass
G
Absperrklappe nicht als Steighilfe
genutzt werden kann.
Rohrleitung so legen, dass Schub- und
G
Biegungskräfte, sowie Vibrationen
und Spannungen vom Klappenkörper
ferngehalten werden.
Flansche und Rohre mit der Armatur
G
exakt ausrichten.
® Einwandfreie Dichtheit.
® Freie Beweglichkeit der Klappenscheibe.
10.1

Hinweise zum Installationsort

Die Schraubenlöcher bei
G
Rohrleitungen und Armaturen
so anordnen, dass sie –
symmetrisch zu beiden
Hauptachsen – nicht auf den
beiden Hauptachsen liegen.
 Es sind keine zusätzlichen
Flanschdichtungen erforderlich.
Bei Einbau zwischen
Rohrleitungsfl anschen sorgen
die Dichtfl ächen der Elastomer-
absperrdichtung in Lippenform für
einen dichten Abschluss zwischen
Armaturengehäuse und Flanschen.
 Wenn die Armatur zwischen den
Flanschen der Rohrleitung eingebaut
wird, ist weder für die Armatur noch
für einen eventuellen Antrieb und die
Steuerung eine weitere Halterung
erforderlich.
 Innendurchmesser der Rohre
müssen dem Nenndurchmesser der
Absperrklappe entsprechen.
8 / 72
Haupt-
achse
Haupt-
achse
