13.3 Verschleißteilset SLN
wechseln
13.3.1 DN 25 - 100

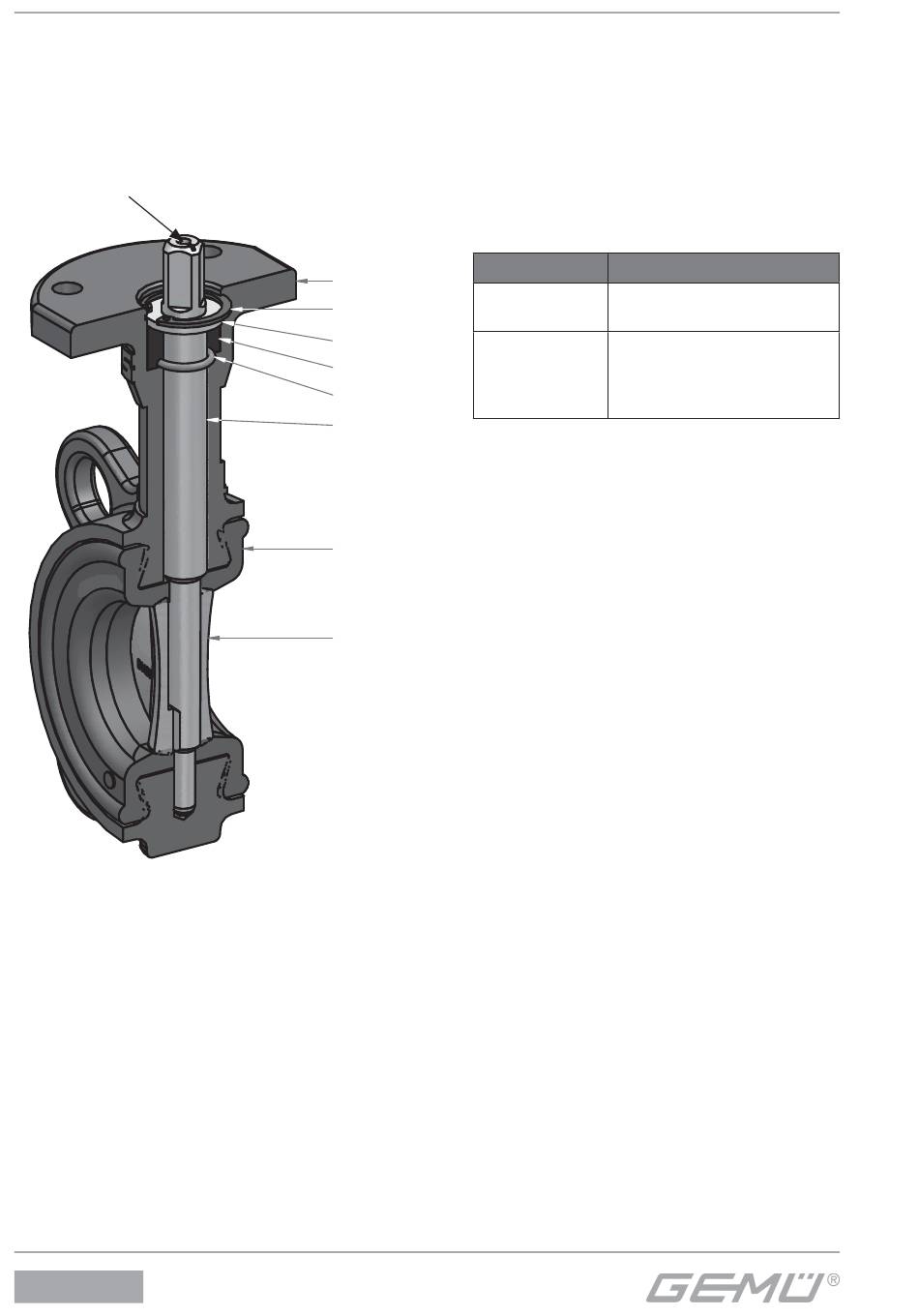

NUT "A" (Stellung
Klappenscheibe)
Ausbau der Absperrdichtung
1. Sicherungsring 8 abziehen.
2. Klappenscheibe 6 in Off en-Position
fahren.
3. Antriebswelle 4, O-Ring 3, Buchse 2 und
Unterlegscheibe 9 herausziehen.
4. Klappenscheibe 6 herausnehmen.
5. Auf einer Seite der Armatur die Lippen
der Absperrdichtung 5 aus dem
Gehäusesitz entfernen.
6. Sitzring herzförmig zusammendrücken
und seitlich aus dem Armaturengehäuse
herausnehmen.
D480
Einbau der Absperrdichtung
Der Einbau der Absperrdichtung erfolgt in
umgekehrter Reihenfolge des Ausbaus.
Dabei ist Folgendes zu beachten:
1. Vor dem Einbau alle Teile reinigen.
2. Je nach Ausführung für Wellen,
Klappenscheibe und Absperrdichtung ein
geeignetes Schmiermittel verwenden, um
den Einbau zu erleichtern.
1
Ausführung
8
Standard
9
LABS-frei
2
(K-Nr. 0101
3
oder besonders
gekennzeichnet)
4
3. Die Bohrungen der Absperrdichtung
müssen mit den Aufnahmebohrungen
der Wellen im Gehäuse übereinstimmen
4. Klappenscheibe 6 in Off en-Position
5
fahren um die Führung zu erleichtern.
5. Antriebswelle 4 bei Klappenscheibe in
Off en-Position wieder einbauen (Nut "A"
zeigt die Stellung der Klappenscheibe
6
an).
6. O-Ring 3 und Buchse 2 wieder
einsetzen.
7. Antriebswelle 4 in Endstellung bringen.
8. Unterlegscheibe 9 und Sicherungsring 8
wieder einlegen.
9. Armatur mit einem Schraubenschlüssel
öff nen und schließen und auf korrekten
Zusammenbau und einwandfreie
Funktion prüfen.
14 / 72
Schmiermittel
Dow Corning Molykote 111
®
Compound
Klübersynth VR 69-252 N
