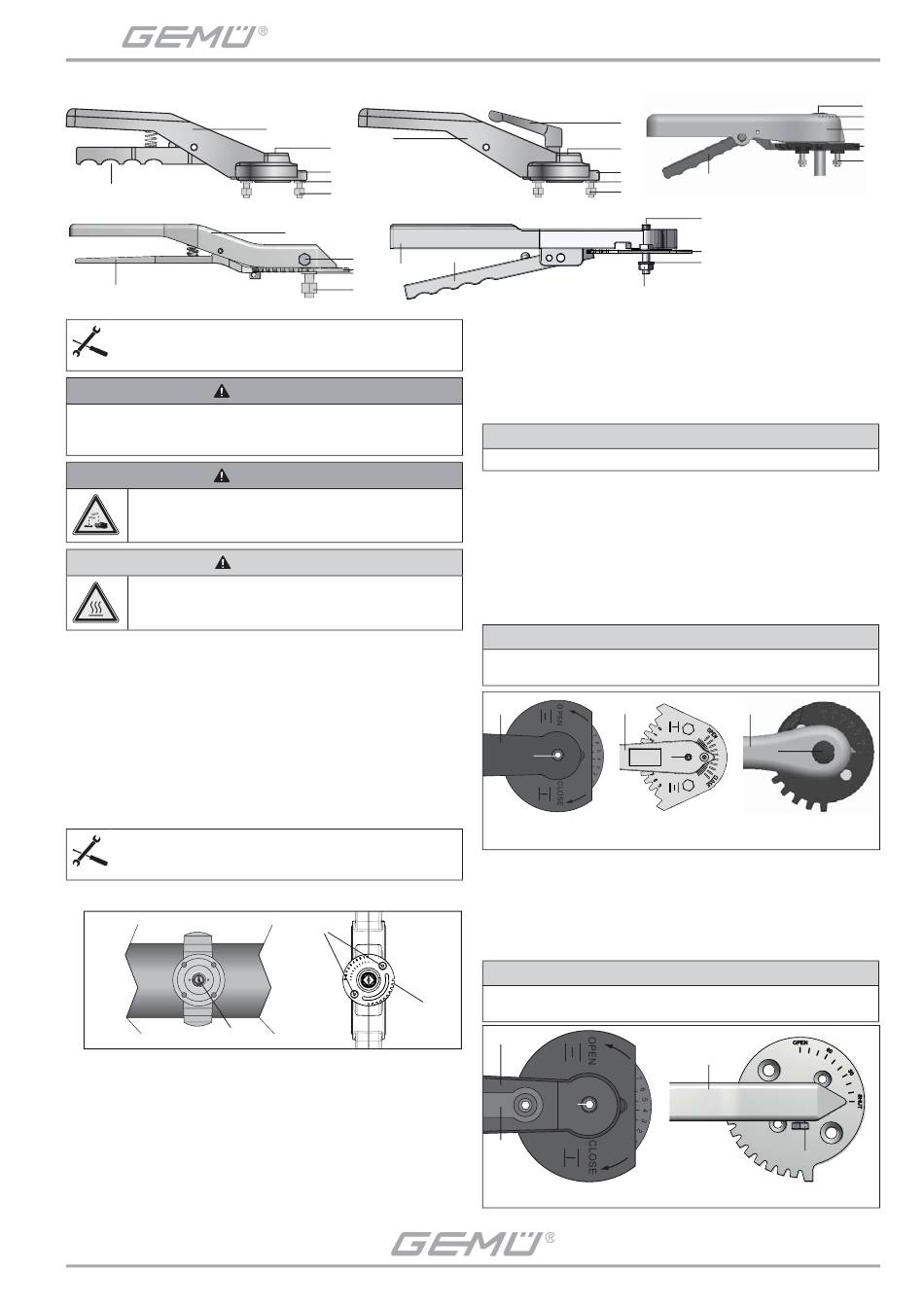

Ergänzung der Einbau- und Montageanleitung GEMÜ 480 / 490 / D480 / D450 / R470 / R480
AHL- / DAHL-Version = Rasterhandhebel 10°
6
SHL-Version = Edelstahlhandhebel
6
Demontage des Antriebs
Benötigtes Werkzeug:
Innensechskantschlüssel

Ringschlüssel oder Gabelschlüssel

WARNUNG
Unter Druck stehende Armaturen!
® Gefahr von schwersten Verletzungen oder Tod!
Nur an druckloser Anlage arbeiten.
G
WARNUNG
Aggressive Chemikalien!
® Verätzungen!
Demontage nur mit geeigneter Schutzausrüstung.
G
VORSICHT
Heiße Anlagenteile!
® Verbrennungen!
Nur an abgekühlter Anlage arbeiten.
G
1. Geeignete Schutzausrüstung anlegen.
2. Anlage bzw. Anlagenteil stilllegen.
3. Gegen Wiedereinschalten sichern.
4. Anlage bzw. Anlagenteil drucklos schalten.
5. Anlage bzw. Anlagenteil vollständig entleeren und abkühlen lassen
bis Verdampfungstemperatur des Mediums unterschritten ist und
Verbrühungen ausgeschlossen sind.
6. Anlage bzw. Anlagenteil fachgerecht dekontaminieren, spülen und
belüften.
7. Antrieb demontieren (siehe Einbau- und Montageanleitung
GEMÜ 480 / 490 / D480 / D450 / R470 / R480, Kapitel „Antrieb
demontieren").
Montage des Handhebels
Benötigtes Werkzeug:
Innensechskantschlüssel

Ringschlüssel oder Gabelschlüssel

Stellung der Klappenscheibe am Schlitz a ablesen, ggf. in richtige
G
Position drehen.
a
® Schlitz a quer zur Leitungsrichtung: Klappe geschlossen.
® Schlitz a in Leitungsrichtung: Klappe geöff net.
Rasterplatte 2 auf Gehäuse aufl egen.
G
® Typenschild der Klappe muss nach vorn zeigen.
® Raster wie im oberem Bild oben ausrichten.
Rasterplatte 2 mit zwei Innensechskantschrauben 5, Muttern und
G
Sicherungsscheiben 4 fi xieren.
Handhebel 1 aufstecken. Auf Übereinstimmung der Stellungen von
G
Klappenscheibe und Handhebel (Schlitz a) achten!
Schraubensicherung mittelfest (Loctite 242) auf Gewinde der
G
Schraube 3 auftragen (VHL-/AHL-/DAHL-Version: M5 Schraube muss
mit Loctite 242 eingeklebt werden).
GEMÜ Gebr. Müller Apparatebau GmbH & Co. KG · Fritz-Müller-Str. 6-8 · D-74653 Ingelfi ngen-Criesbach
Telefon +49(0)7940/123-0 · Fax +49(0)7940/123-106 · info@gemue.de · www.gemu-group.com
AHL / DAHL / PHL / SAHL / SHL / VHL
SAHL-Version = stufenloser Handhebel
1
1
3
2
4
5
VHL-Version = Rasterhandhebel 10°
1
3
2
1
4
5
5
2
6
3
2
4
5
6
VHL-Version: Scheibenstellung AUF/ZU
G
(Kennzeichnung auf der Rasterplatte) beachten.
Vierkant wird über Adapterhülsen (Vierkanthülse) passend zum
Wellenende in der Stückliste geregelt.
Bei Armaturen mit Doppelkopffl ansch ist der größere (äußere) zu
verwenden.
Handhebel 1 mit Schraube 3 fi xieren.
G
Nach Montage prüfen, ob Handhebel 1 verstellbar ist.
G
Rasterplatte 2 darf nicht an Handhebel 1 reiben.
G
Demontage des Handhebels
PHL-Version: Abdeckkappe 7 entfernen.
G
Schraube 3 lösen und entfernen.
G
Handhebel 1 nach oben abziehen.
G
Darunter liegende zwei Innensechskantschrauben 5 mit Muttern und
G
Sicherungsscheiben 4 lösen.
Rasterplatte 2 entfernen.
G
Bedienung des Handhebels AHL / DAHL / PHL / VHL
Arretierungsvorrichtung 6 nach oben drücken und halten.
G
Handhebel 1 in gewünschte Position bringen und einrasten.
G
Handhebel 1 nicht ruckartig öff nen oder schließen.
G
Handhebel 1 nicht verlängern.
G
1 1
3
Detail Rastereinstellung
Handhebel AHL / DAHL
Bedienung des Handhebels SAHL / SHL
Arretierungsvorrichtung 6 lösen.
G
® Arretierungsvorrichtung 6 gegen Uhrzeigersinn drehen: Handhebel
lose.
Handhebel 1 in gewünschte Position bringen und Position mit
G
Arretierungsvorrichtung 6 fi xieren.
® Arretierungsvorrichtung 6 im Uhrzeigersinn drehen: Handhebel fest.
Handhebel 1 nicht ruckartig öff nen oder schließen.
G
Handhebel 1 nicht verlängern.
G
1
3
6
Detail Rastereinstellung Handhebel SAHL
PHL-Version = Rasterhandhebel 15°
6
3
2
4
5
VORSICHT
VORSICHT
1
7
3
Detail Rastereinstellung Detail Rastereinstellung
Handhebel PHL
Handhebel VHL
VORSICHT
1
Detail Rastereinstellung Handhebel SHL
7
3
1
2
5
3
