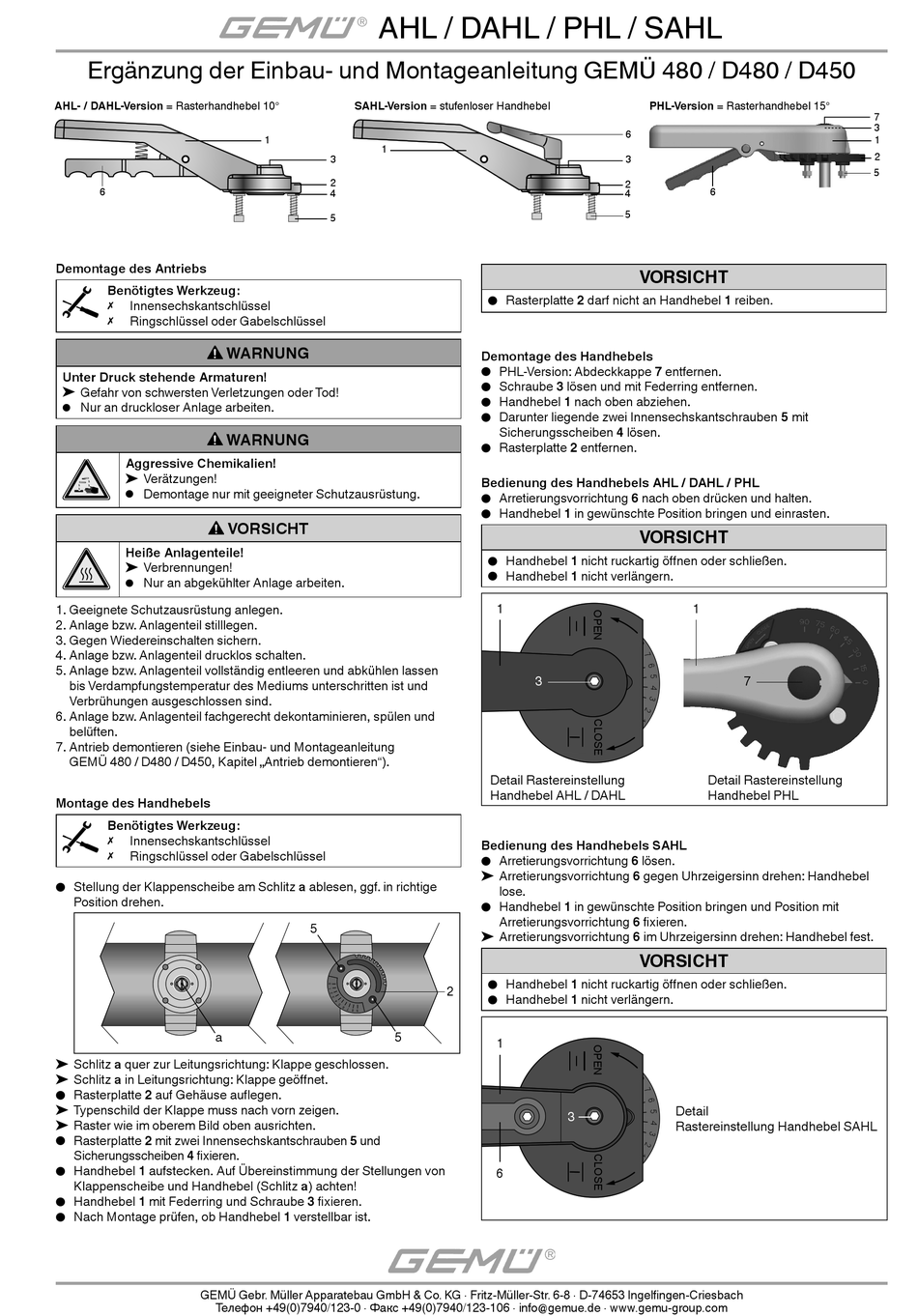

Ergänzung der Einbau- und Montageanleitung GEMÜ 480 / D480 / D450
AHL- / DAHL-Version = Rasterhandhebel 10°
6
Demontage des Antriebs
Benötigtes Werkzeug:
Innensechskantschlüssel

Ringschlüssel oder Gabelschlüssel

WARNUNG
Unter Druck stehende Armaturen!
® Gefahr von schwersten Verletzungen oder Tod!
Nur an druckloser Anlage arbeiten.
G
WARNUNG
Aggressive Chemikalien!
® Verätzungen!
Demontage nur mit geeigneter Schutzausrüstung.
G
VORSICHT
Heiße Anlagenteile!
® Verbrennungen!
Nur an abgekühlter Anlage arbeiten.
G
1. Geeignete Schutzausrüstung anlegen.
2. Anlage bzw. Anlagenteil stilllegen.
3. Gegen Wiedereinschalten sichern.
4. Anlage bzw. Anlagenteil drucklos schalten.
5. Anlage bzw. Anlagenteil vollständig entleeren und abkühlen lassen
bis Verdampfungstemperatur des Mediums unterschritten ist und
Verbrühungen ausgeschlossen sind.
6. Anlage bzw. Anlagenteil fachgerecht dekontaminieren, spülen und
belüften.
7. Antrieb demontieren (siehe Einbau- und Montageanleitung
GEMÜ 480 / D480 / D450, Kapitel „Antrieb demontieren").
Montage des Handhebels
Benötigtes Werkzeug:
Innensechskantschlüssel

Ringschlüssel oder Gabelschlüssel

Stellung der Klappenscheibe am Schlitz a ablesen, ggf. in richtige
G
Position drehen.
a
® Schlitz a quer zur Leitungsrichtung: Klappe geschlossen.
® Schlitz a in Leitungsrichtung: Klappe geöff net.
Rasterplatte 2 auf Gehäuse aufl egen.
G
® Typenschild der Klappe muss nach vorn zeigen.
® Raster wie im oberem Bild oben ausrichten.
Rasterplatte 2 mit zwei Innensechskantschrauben 5 und
G
Sicherungsscheiben 4 fi xieren.
Handhebel 1 aufstecken. Auf Übereinstimmung der Stellungen von
G
Klappenscheibe und Handhebel (Schlitz a) achten!
Handhebel 1 mit Federring und Schraube 3 fi xieren.
G
Nach Montage prüfen, ob Handhebel 1 verstellbar ist.
G
GEMÜ Gebr. Müller Apparatebau GmbH & Co. KG · Fritz-Müller-Str. 6-8 · D-74653 Ingelfi ngen-Criesbach
Т
AHL / DAHL / PHL / SAHL
SAHL-Version = stufenloser Handhebel
1
1
3
2
4
5
5
5
+49(0)7940/123-0 · Фа +49(0)7940/123-106 · info@gemue.de · www.gemu-group.com
Rasterplatte 2 darf nicht an Handhebel 1 reiben.
G
Demontage des Handhebels
PHL-Version: Abdeckkappe 7 entfernen.
G
Schraube 3 lösen und mit Federring entfernen.
G
Handhebel 1 nach oben abziehen.
G
Darunter liegende zwei Innensechskantschrauben 5 mit
G
Sicherungsscheiben 4 lösen.
Rasterplatte 2 entfernen.
G
Bedienung des Handhebels AHL / DAHL / PHL
Arretierungsvorrichtung 6 nach oben drücken und halten.
G
Handhebel 1 in gewünschte Position bringen und einrasten.
G
Handhebel 1 nicht ruckartig öff nen oder schließen.
G
Handhebel 1 nicht verlängern.
G
1
3
Detail Rastereinstellung
Handhebel AHL / DAHL
Bedienung des Handhebels SAHL
Arretierungsvorrichtung 6 lösen.
G
® Arretierungsvorrichtung 6 gegen Uhrzeigersinn drehen: Handhebel
lose.
Handhebel 1 in gewünschte Position bringen und Position mit
G
Arretierungsvorrichtung 6 fi xieren.
® Arretierungsvorrichtung 6 im Uhrzeigersinn drehen: Handhebel fest.
Handhebel 1 nicht ruckartig öff nen oder schließen.
G
2
Handhebel 1 nicht verlängern.
G
1
3
6
PHL-Version = Rasterhandhebel 15°
6
3
2
6
4
5
VORSICHT
VORSICHT
1
7
Detail Rastereinstellung
Handhebel PHL
VORSICHT
Detail
Rastereinstellung Handhebel SAHL
7
3
1
2
5
