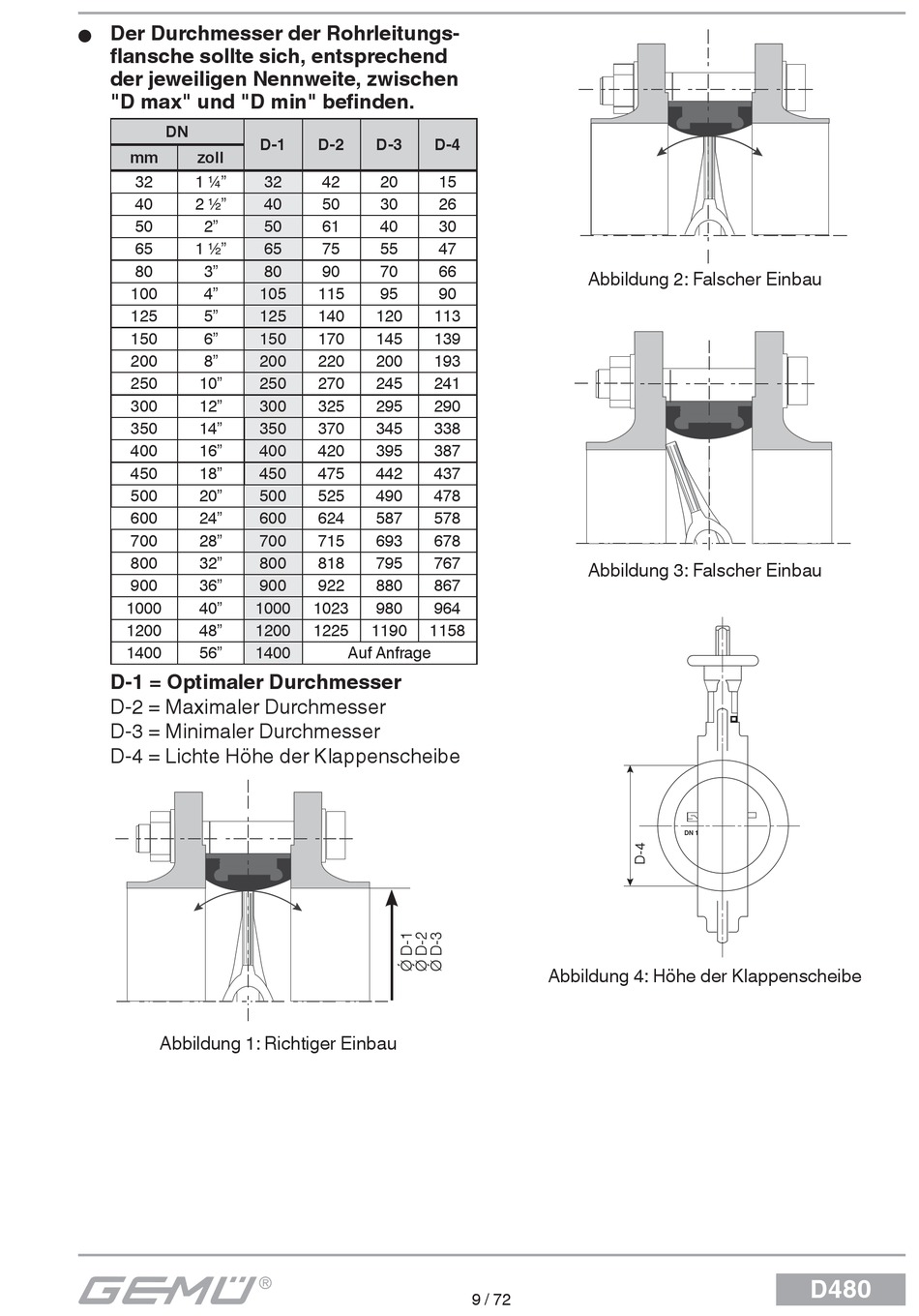

Gemü D480 Original Einbau- Und Montageanleitung Seite 9

Der Durchmesser der Rohrleitungs-
G
fl ansche sollte sich, entsprechend
der jeweiligen Nennweite, zwischen
"D max" und "D min" befi nden.
DN
mm zoll
32 1 ¼"
40 2 ½"
50 2"
65 1 ½"
80 3"
100 4"
125 5"
150 6"
200 8"
250 10"
300 12"
350 14"
400 16"
450 18"
500 20"
600 24"
700 28"
800 32"
900 36"
1000 40"
1200 48"
1400 56"
D-1 = Optimaler Durchmesser
D-2 = Maximaler Durchmesser
D-3 = Minimaler Durchmesser
D-4 = Lichte Höhe der Klappenscheibe
Abbildung 1: Richtiger Einbau
D-1 D-2 D-3
32 42 20
40 50 30
50 61 40
65 75 55
80 90 70
105 115 95
125 140 120
150 170 145
200 220 200
250 270 245
300 325 295
350 370 345
400 420 395
450 475 442
500 525 490
600 624 587
700 715 693
800 818 795
900 922 880
1000 1023 980
1200 1225 1190
1400 Auf Anfrage
D-4
15
26
30
47
66
Abbildung 2: Falscher Einbau
90
113
139
193
241
290
338
387
437
478
578
678
767
Abbildung 3: Falscher Einbau
867
964
1158
Abbildung 4: Höhe der Klappenscheibe
9 / 72
DN 1
D480
