Inbetriebnahme
6.3.1 Handrad bedienen bei
Wirkrichtung FA
1. Handrad gegen den Uhrzeigersinn dre-
hen. Die Antriebsstange fährt in den An-
trieb ein, sodass ein angeschlossenes
Durchgangsventil geöffnet wird.
2. Antriebsstange bis zur gewünschten Posi-
tion einfahren.

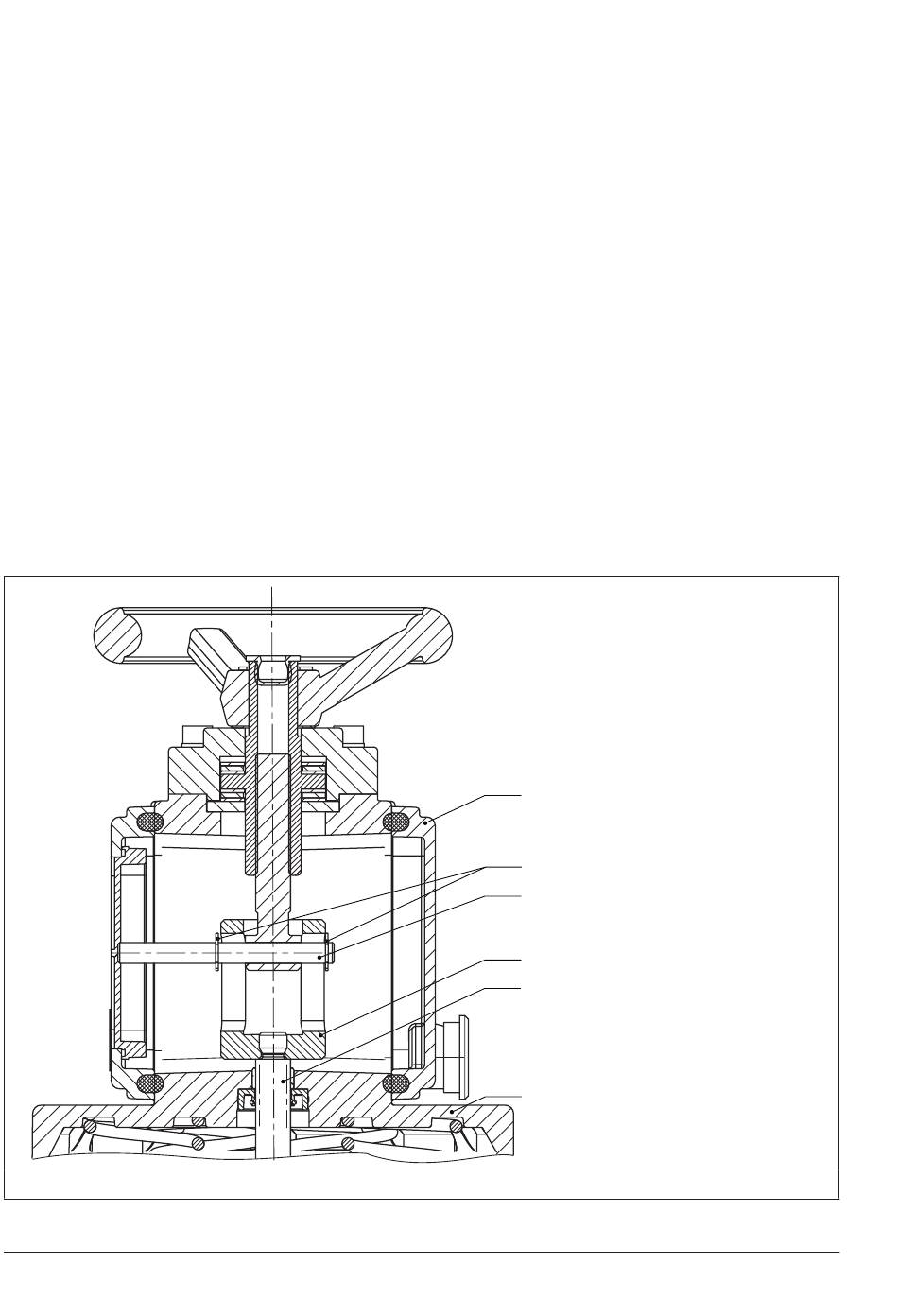

Bild 6-3: Handverstellung bei Ausführung mit 120 cm² Antriebsfläche
6-6
6.3.2 Handrad bedienen bei
Wirkrichtung FE
1. Handrad im Uhrzeigersinn drehen. Die
Antriebsstange fährt aus dem Antrieb
aus, sodass ein angeschlossenes Durch-
gangsventil geschlossen wird.
2. Antriebsstange bis zur gewünschten Posi-
tion ausfahren.
A64
A60
A62
A68
A64
A65
A65
A66
A68
A66
A62
A60
Antriebsoberteil
Spindel
Gerätedeckel
Stift
Hülse
Sicherungsscheibe
