E5AN/E5EN

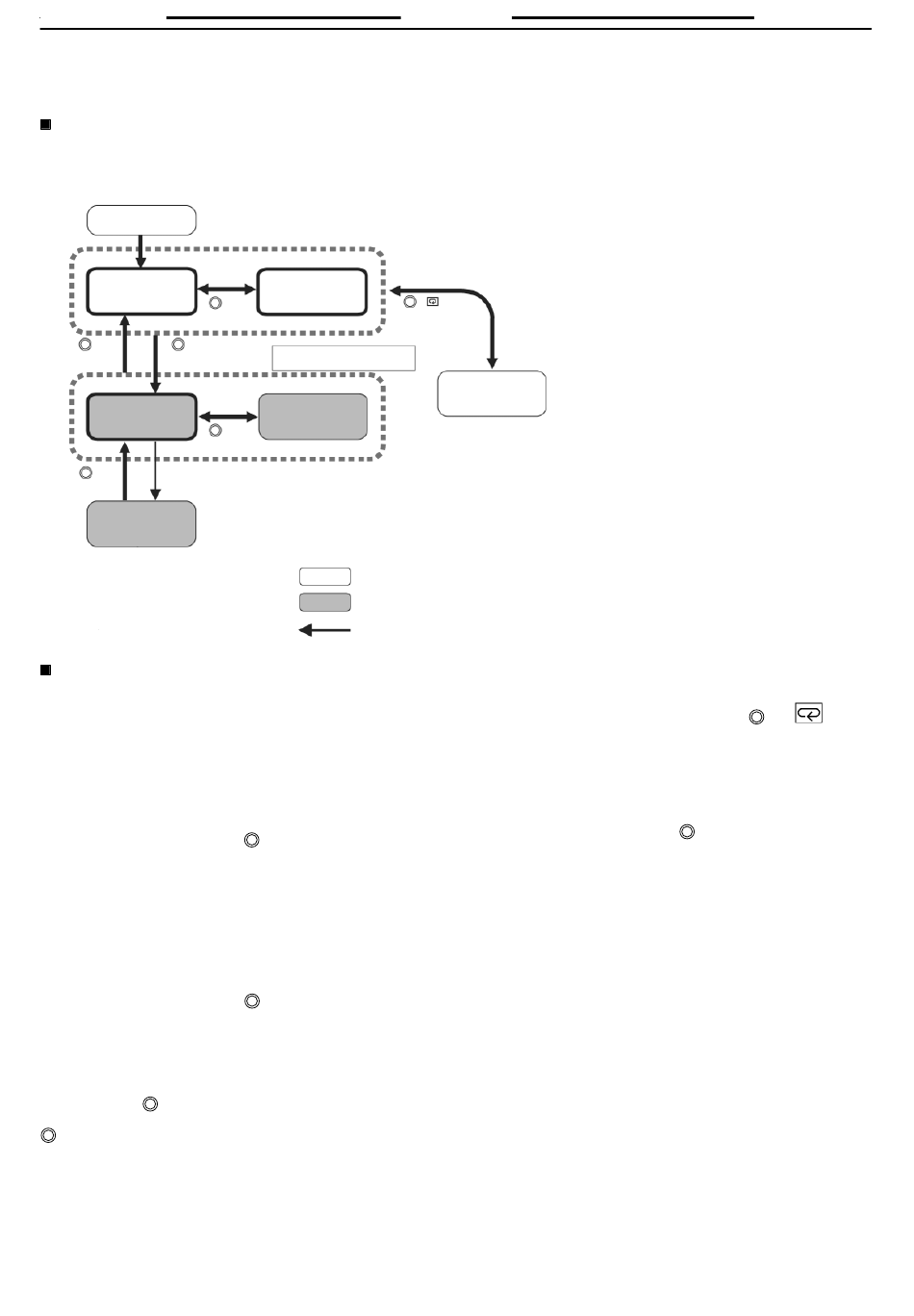

Einstellungen nach Einschalten der Spannung

Beschreibung der Betriebsverfahren

Tastenfunktionen
In den folgenden Beschreibungen werden alle Parameter in der Anzeigenfolge aufgeführt. Einige Parameter könnnen, abhängig von den Schutzein–
stellungen und den Arbeitsbedingungen, nicht angezeigt werden.
Spannung EIN
Betriebsebene
weniger als
1 Sek.
–Taste
–Taste
min. 3 Sek.
min. 1 Sek.
Initialisierungs–
Einstellebene
weniger als 1 Sek.
–Taste
Passworteingabe
min. 1 Sek.
Sollwert "–169"
Einstellebene für er-
weiterte Konfiguration

Beschreibung jeder Ebene

Betriebsebene
Diese Ebene wird nach Einschalten der Spannung angezeigt. An–
schließend kann die Schutz–, Konfigurations– und Regelparame-
trier–ebene aufgerufen werden.
In der Regel wird diese Ebene während des Betriebs gewählt.
Während des Betriebes können der Istwert, Sollwert und Ausgangs–
Stellwert überwacht und der Alarmwert und die oberen und unteren
Grenzwert–alarme überwacht und geändert werden.
Regelparametrierebene
Zum Aufruf dieser Ebene muss die
Sekunde gedrückt werden.
Diese Ebene wird zur Eingabe von Sollwerten und Offset–Werten für
die Regelung verwendet. Die Ebene enthält Parameter zur Einstel-
lung der Sollwerte, AT (Auto–Tuning), Freigabe/Sperren des Kom-
munikationsschreibens, Hysterese, Multi–Sollwerte,
Eingabe–Offset–Werte, Heizungs–Durchbrennalarm (HDA) und
PID–Parameter. Von dieser Ebene aus kann der oberste Parameter
der Betriebsebene oder die Konfigurationsebene aufgerufen werden.
Konfigurationsebene
Zum Aufruf dieser Ebene muss die
Sekunden in der Betriebsebene gedrückt werden. Diese Ebene dient
zur Spezifikation des Eingabetyps, der Auswahl der Regelart, der
Ausgangszykluszeit, der Einstellung der direkten/umgekehrten Ak-
tion und des Alarmtyps. Die Einstellebene für die erweiterte Konfi-
guration oder die Kommunikations–Einstellebene kann von der
Konfigurations–ebene aufgerufen werden. Zur Rückkehr zur Betrieb-
sebene muss die –Taste für mindestens eine Sekunde gedrückt
werden. Zum Aufruf der Kommunikations–Einstellebene muss die
–Taste für weniger als eine Sekunde gedrückt werden.
12
Regelparametrierebene
–Taste
Regelung gestoppt
Kommunikations–
Einstellebene
–Taste
Regelung aktiv
Regelung gestoppt
Ebenenänderung
–Taste für weniger als eine
–Taste für mindestens drei
+ –Taste
min. 1 Sek.
Schutzebene
Hinweis: 1. Die Konfigurations–, Kommunikations– und Funktions–
Einstellebene sowie die Kalibrierebene können nur bei
ausgeschalteter Spannung aufgerufen werden. Beachten
Sie, dass die Regelung abgebrochen wird, wenn eine
dieser vier Ebenen gewählt wird. Die Regelung wird fort-
gesetzt, wenn in die Betriebsebene zurückgeschaltet
wird.
2. Einzelheiten zur Kalibrier–Betriebsart entnehmen Sie
bitte dem entsprechendem Handbuch (H100 oder H101).
Schutzebene
Zur Wahl dieser Ebene müssen gleichzeitig die
ten für mindestens eine Sekunde gedrückt werden. Diese Ebene
dient zur Vermeidung von unerwünschten oder versehentlich vorge-
nommenen Änderungen von Parametern. Schutzebenen werden
nicht angezeigt und somit können die Parameter dieser Ebene nicht
geändert werden.
Kommunikations–Einstellebene
Zum Aufruf dieser Ebene muss die
Sekunde in der Konfigurationsebene gedrückt werden. Wird die
Kommunikationsfunktion verwendet, so werden die Kommunikation-
sbe– dingungen in dieser Ebene eingestellt. Die Kommunikation mit
einem Industrie–PC (Host–Computer) ermöglicht das Lesen und
Schreiben von Sollwerten sowie die Überwachung von Stellwerten.
Einstellebene für die erweiterte Konfiguration
Um diese Ebene zu wählen, muss das Passwort ("–169") in der Kon-
figurationsebene eingeben werden.
Von dieser Ebene kann nur die Kalibrierebene aufgerufen werden.
Diese Ebene dient zur Einstellung der automatischen Rückkehr des
Anzeigebetriebs, des MV–Begrenzers, der Ereigniseingangszuwei-
sung, der Stand–By–Sequenz, Alarmhysterese, ST (Selbstoptimie-
rung) und zum Aufruf der Anwenderkalibrierebene.
E5AN/E5EN
und –Tas-
–Taste für weniger als eine
