Auslegung eines Leitungsschutzschalters an einer photovoltai-
schen Eigenerzeugungsanlage im Netzparallelbetrieb
Bitte beachten Sie bei der Montage der Sicherungen, die Angaben in den Da-
tenblättern der Hersteller, z. B. bezüglich des Montageabstands und der Hit-
zeeinwirkung.
Bei der Auswahl von Leitungsschutzschaltern sind verschiedene Faktoren zu berück-
sichtigen. Diese sind zum Beispiel:
• Verwendete Leitung (Material des Leiters und der Isolierung)
• Umgebungstemperaturen an der Leitung (Erhöhung der Temperaturen führen zur
Minderung der Stromtragfähigkeit einer Leitung.)
• Verlegeart der Leitung (mindert die Stromtragfähigkeit der Leitung)
• Häufung von Leitungen (mindert die Stromtragfähigkeit der Leitung)
• Schleifenimpedanz [Z] (sie begrenzt im Falle des Körperschlusses den zum Flie-
ßen kommenden Strom und bestimmt somit das Ansprechverhalten des Leitungs-
schutzes)
• Ausreichender Abstand zwischen den Leitungsschutzschaltern, um übermäßige
Erwärmung zu vermeiden.
• Selektivität
• Schutzklasse des angeschlossenen Verbrauchers (VDE 0100; Teil 410) Schutz ge-
gen elektrischen Schlag
Dabei sind grundsätzlich folgende Normen zu beachten:
• DIN VDE 0298-4
• DIN VDE 0100; Teil 430
• DIN VDE 0100; Teil 410
Beispiele für die Auslegung eines Leitungsschutzschalters finden Sie in Kapitel 10
„Auslegung eines Leitungsschutzschalters" (Seite 59).
Installationsanleitung
Als Stromkreissicherung (Leitungsschutz-
element) empfehlen wir einen 40-A-Siche-
rungsautomaten.

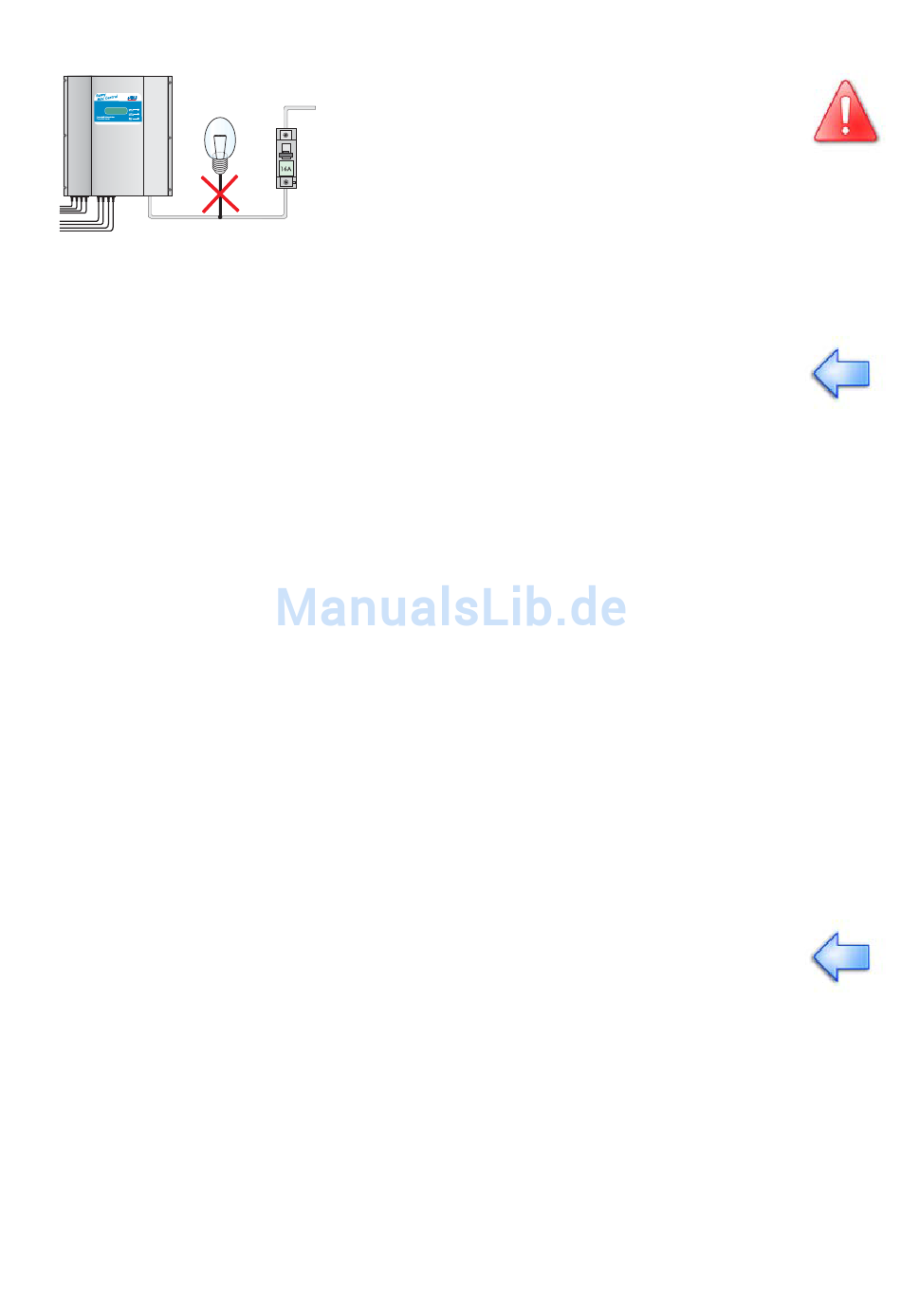

nicht an diesen Stromkreis angeschlossen
werden.
(Verlegearten und Strombelastbarkeit )
(Schutzmaßnahmen; Schutz von Kabeln und
Leitungen bei Überstrom)
(Schutzmaßnahmen; Schutz gegen elektri-
schen Schlag)
Voraussetzungen für die Installation
Verbraucher
dürfen
SMC50_60-11:SD2006
Seite 19
