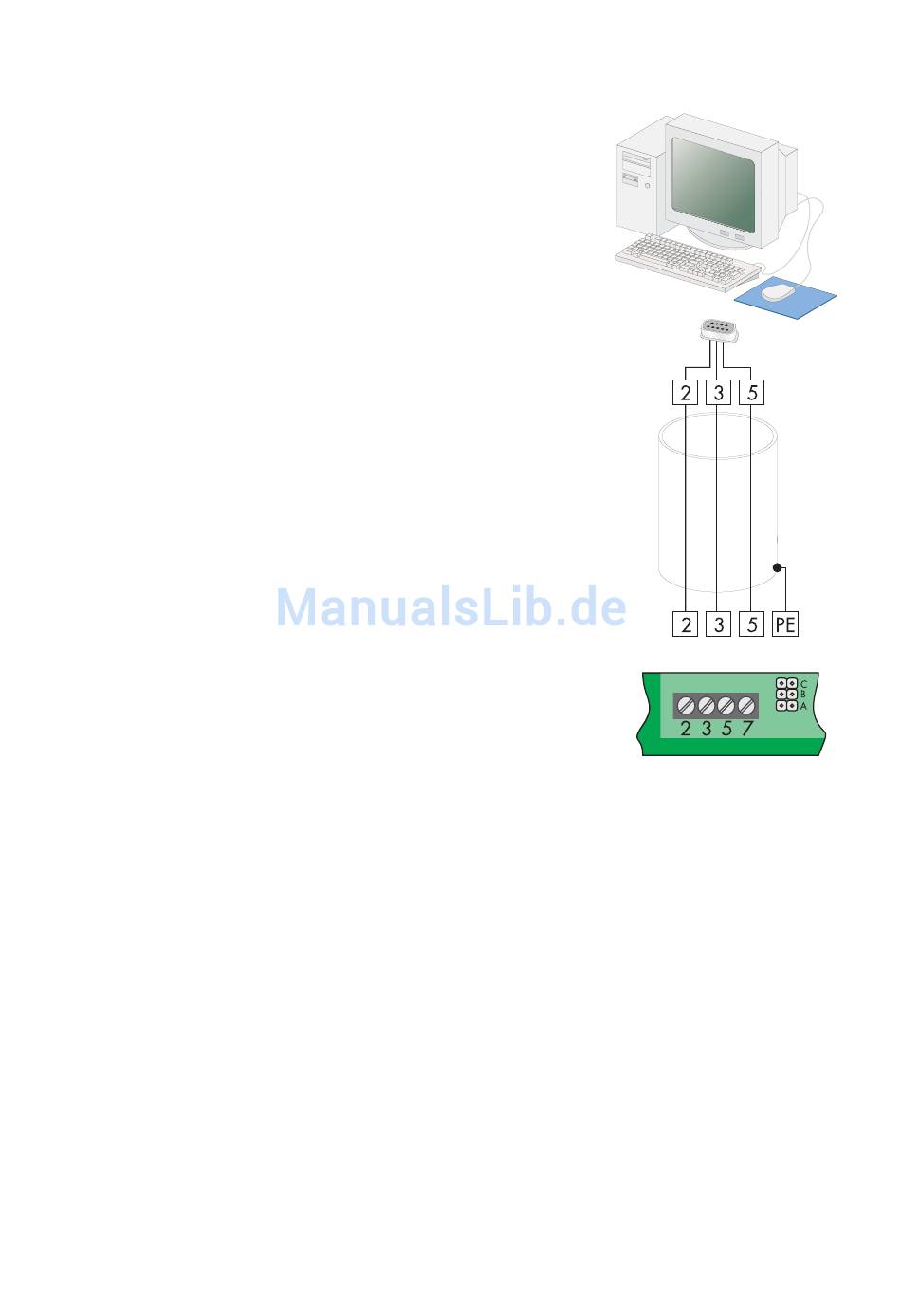

11.2.2 Verdrahtungsplan

1. Verwenden
D-Sub Buchse, um den Wechsel-
richter an den PC anzuschließen.
2. Bauen Sie die Kommunikations-
schnittstelle wie in Kapitel 11.1
„Anschluss
(Seite 64) beschrieben ein. Ste-
cken Sie keine Jumper.
3. Verbinden Sie Pin 5 der D-Sub
Buchse mit der Schraubklemme 5
des Wechselrichters.
werden die anderen Pins und
Schraubklemmen direkt miteinan-
der verbunden.
Installationsanleitung
Sie eine 9-polige
der Schnittstelle"
Genauso
Die Kommunikationsschnittstelle
PC
9-polige
D-Sub
Buchse
Wechselrichter
Kommunikations-
schnittstelle
(Abb. ähnlich)
SMC50_60-11:SD2006 Seite 67
