Voraussetzungen für die Installation
SMA
Technologie AG
4.2 Voraussetzungen PV-Generator
Der Sunny Mini Central 5000/6000 ist für den Anschluss von Großanlagen mit ho-
mogener Struktur (Module gleichen Typs, identischer Ausrichtung, Neigung und An-
zahl) vorgesehen.
„Sunny Design" hilft Ihnen bei der Anlagenauslegung und Überprüfung der String-
größe unter Berücksichtigung des jeweiligen Wechselrichters. Weitere Informationen
über Sunny Design sind unter www.SMA.de verfügbar.
Für den Anschluss der PV-Generatoren besitzt das Gerät acht DC-Steckverbinder
(zwei für jeden String). Die Anschlussleitungen des PV-Generators müssen also eben-
falls mit solchen Steckverbindern ausgestattet sein. Ein vorkonfektioniertes Set zum
Anschluss loser Kabelenden eines Strings ist als Zubehör erhältlich. Die SMA-Bestell-
bezeichnungen für die unterschiedlichen Anschlüsse lauten wie folgt:
• Multi-Contact 3 mm: „SWR-MC"
• Multi-Contact 4 mm: „MC-SET"
• Tyco:
„TYCO-SET"
Grenzwerte für DC-Eingang
max. Spannung
600 V (DC)
max. Eingangsstrom
26 A (DC)
4.3 Niederspannungsnetz 230 V (AC)
Die einschlägigen technischen Vorschriften und die besonderen Vorschriften des lo-
kalen Netzbetreibers sind zu beachten.

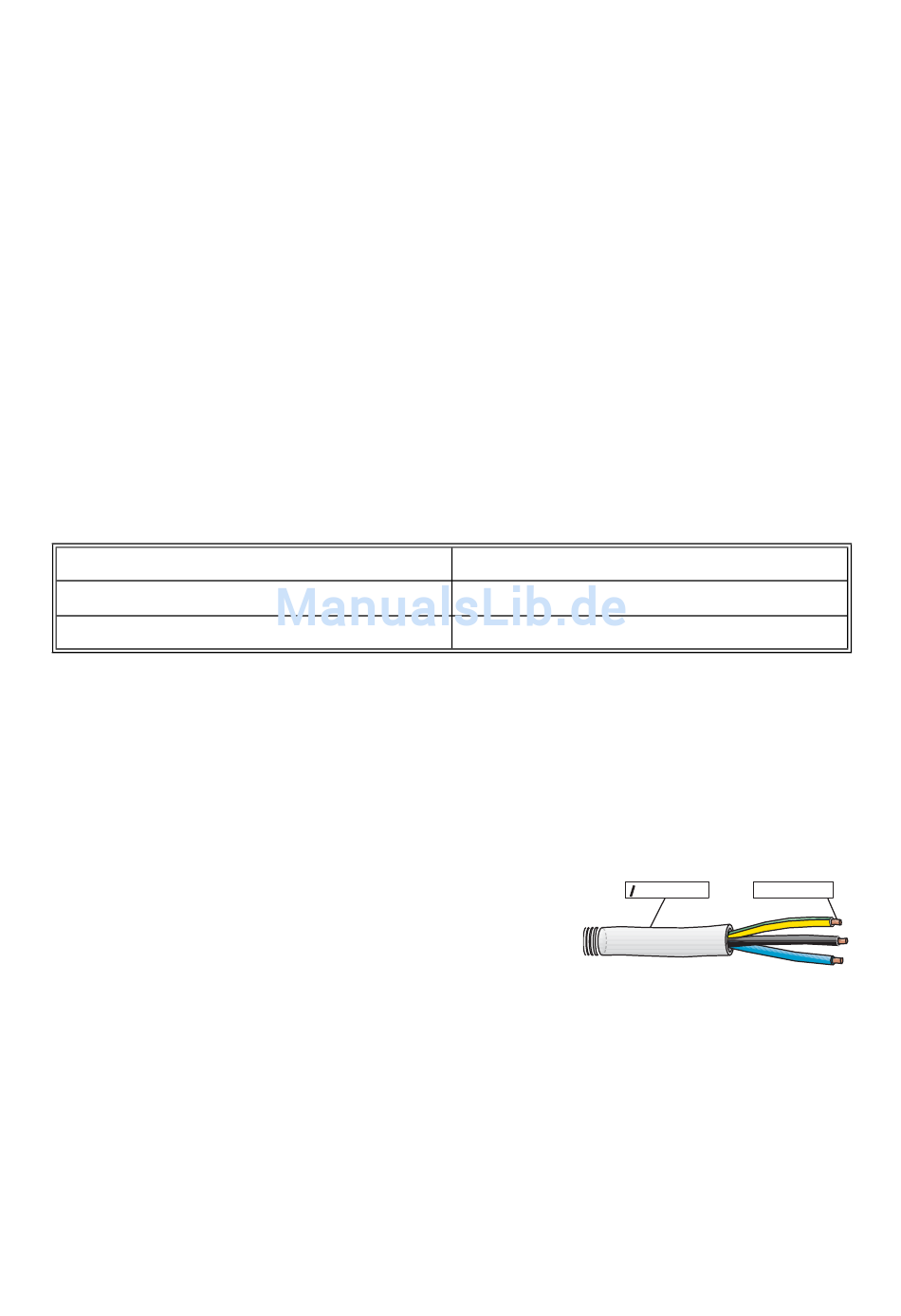

Die Anschlussklemmen des Sunny Mini Central 5000/
Außen-
Ader-
6000 sind für die Aufnahme von Aderquerschnitten bis
durchmesser
querschnitt
16 mm² geeignet.
o
11 ... 25 mm
max. 16 mm²
Der Außendurchmesser des Kabels soll zwischen
11 mm und 25 mm liegen. Wenn Sie ein Kabel verwen-
den, dessen Durchmesser kleiner als 14 mm (mindes-
tens aber 11 mm) ist, muss die Gummitülle in der
Verschraubung durch die der Lieferung beigelegten
Gummitülle ersetzt werden.
Der Anschluss erfolgt dreiadrig (L, N, PE).
Seite 18
