SMA SMC 6000 Installationsanleitung Seite 20

Voraussetzungen für die Installation SMA Technologie AG
Für den optimalen Betrieb des Wechselrichters, sollte die Netzimpedanz der AC-Lei-
tung 1 Ohm nicht überschreiten. Dies ist unter anderem für die fehlerfreie Funktion
der Impedanzüberwachung erforderlich. Darüber hinaus empfehlen wir den Lei-
tungsquerschnitt so zu dimensionieren, dass die Leitungsverluste bei Nennleistung
1 % nicht übersteigen. Die Leitungsverluste in Abhängigkeit von der Leitungslänge
und des Leitungsquerschnitts sind in den folgenden Grafiken dargestellt. Es werden
mehradrige Leitungen mit einem Hin- und Rückleiter aus Kupfer verwendet.

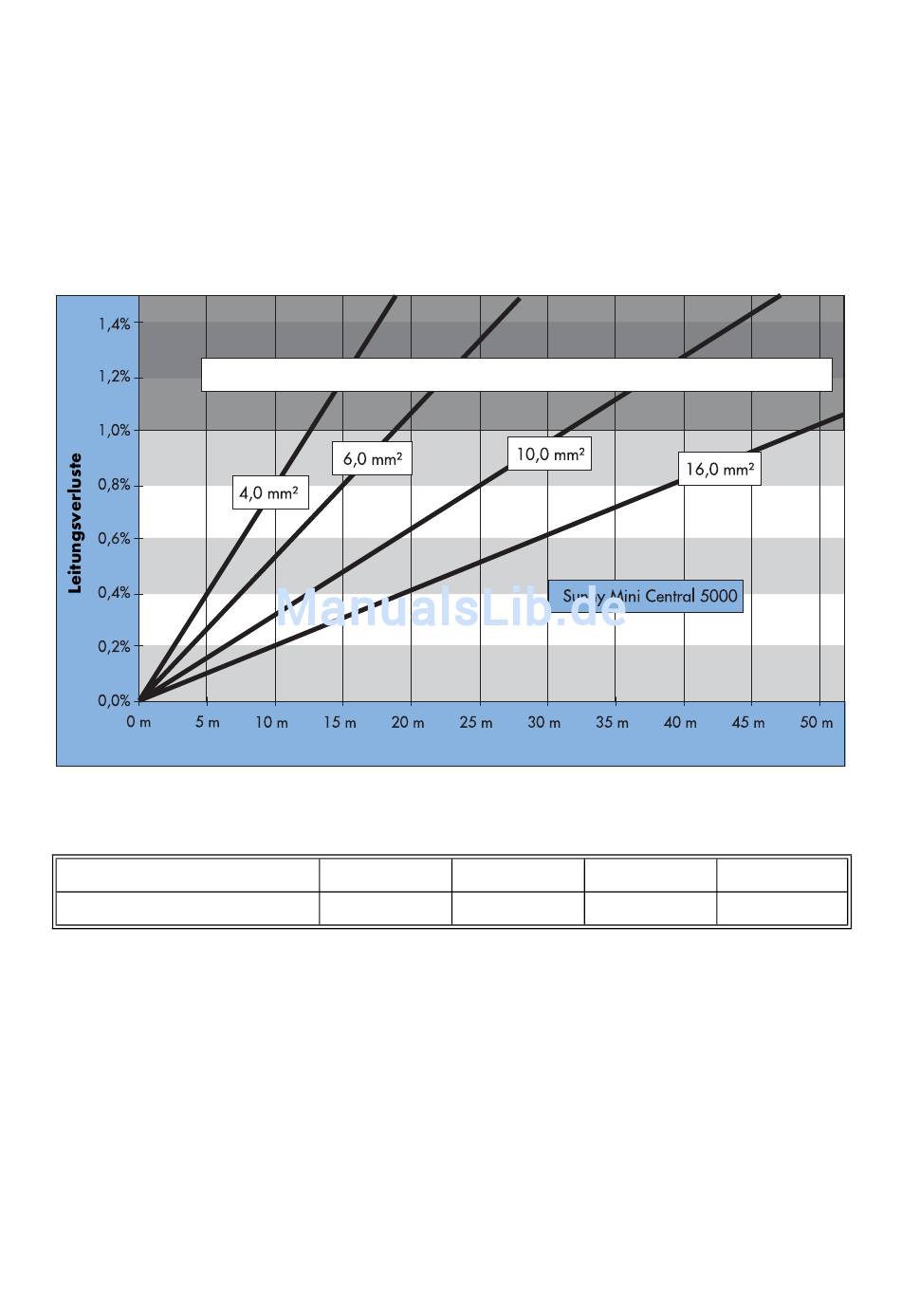

Leitungsverluste des Sunny Mini Central 5000
Verwenden Sie keine Leitungsauslegungen mit Verlusten über 1,0 %
Leitungslänge
Es ergeben sich folgende maximale Leitungslängen für die unterschiedlichen Leitungs-
querschnitte:
Leitungsquerschnitt 4,0 mm² 6,0 mm² 10,0 m² 16 mm²
Max. Länge 12 m 18 m 31 m 49 m
Seite 20 SMC50_60-11:SD2006 Installationsanleitung
