INSTALLATION
Nach Abschluss prüfen, ob das Gerät elektrisch sicher und gasdicht ist..
Sie den Herd vorsichtig herausziehen. Vergessen Sie nicht, sie
Abb.7-10
nach dem Wiederanschieben des Herdes wieder anzubringen.
Beim Wiederanschieben des Herdes erneut dahinter
600
Position für
kontrollieren, um sicherzustellen, dass Stromkabel und
400

Gasanschluss

Gasschlauch sich nicht verfangen haben.
Gasanschluss
200
300
Dieser muss einschlägigen Normen entsprechen.
A
Der exible Schlauch (im Lieferumfang des Herdes
nicht enthalten) muss mit den entsprechenden Normen
übereinstimmen. Schläuche sind in den meisten Baumärkten
erhältlich.
Gerätegaseinlass
Die Gasversorgung muss mit einem nach unten gerichteten
Anschluss abgeschlossen werden.
Der Anschluss be ndet sich direkt unter Kochplattenhöhe an
der Rückseite des Herdes. Wenden Sie sich im Zweifelsfall an
Ihren Lieferanten.
Die hinteren Abdeckkästen beschränken die Position des
Versorgungsanschlusses.
Da die Höhe des Herdes verstellt werden kann und jeder
Anschluss anders ist, ist es schwierig, genaue Abmessungen
anzugeben.
Ein 900 mm langer Schlauch kann zwar verwendet werden,
ein 1250 mm langer Schlauch lässt jedoch etwas mehr
Flexibilität bei der Positionierung des Hahnes und macht
Umsetzen des Herdes einfacher.
Der Schlauch sollte so angebracht werden, dass Ein- und
Auslassanschlüsse senkrecht stehen und der Schlauch
U-förmig nach unten hängt.

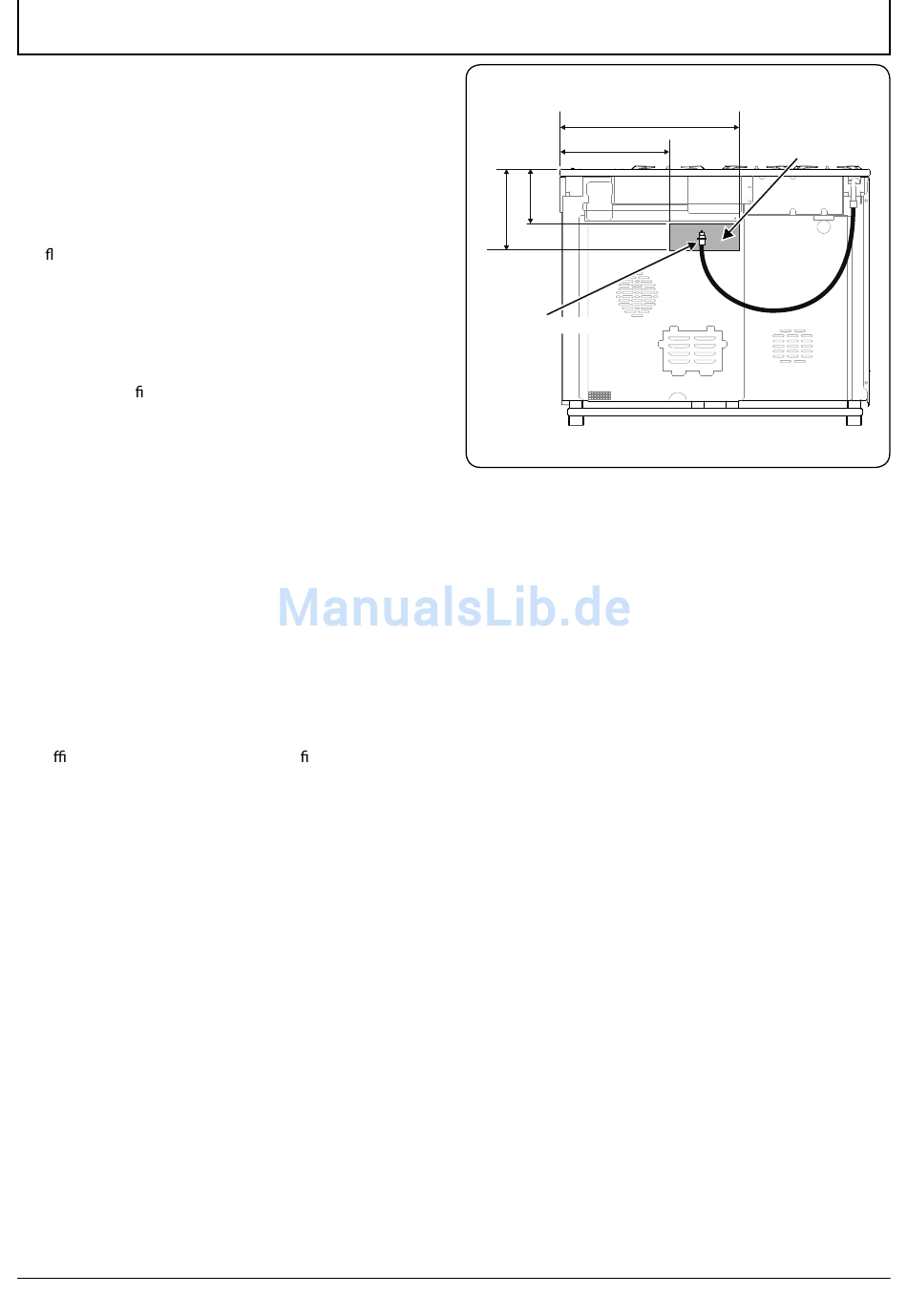

Idealerweise sollte sich der Hausversorgungsanschluss im
schra erten Bereich in der Abbildung be nden („A" in der
Abbildung) (Abb.7-10).
Schrauben Sie den Gewindeteil des Schlauches in den
Gaseinlass.
Kontrollieren Sie nach Herstellung des Gasanschlusses mit
einer Druckprüfung, ob der Herd gasdicht ist.
Druckprüfung
Der Gasdruck kann an der Gasdüse eines der
Kochstellenbrenner gemessen werden (nicht dem Wok-
Brenner).
Den Brennerkopf abheben. Das Manometer an der Düse
anbringen. Einen der anderen Kochplattenbrenner
einschalten und entzünden.
Den Regler für den Brenner einschalten. Dabei muss das
Manometer befestigt sein, um Gas durchzulassen.
Testdrücke entnehmen Sie dem Gerätedatenschild.
Die Kochplattenbrenner zum Herd ausschalten und
Manometer abnehmen. Dann sicherstellen, dass Sie das
Brenneroberteil wieder korrekt auf dem Brennergehäuse
montieren.
