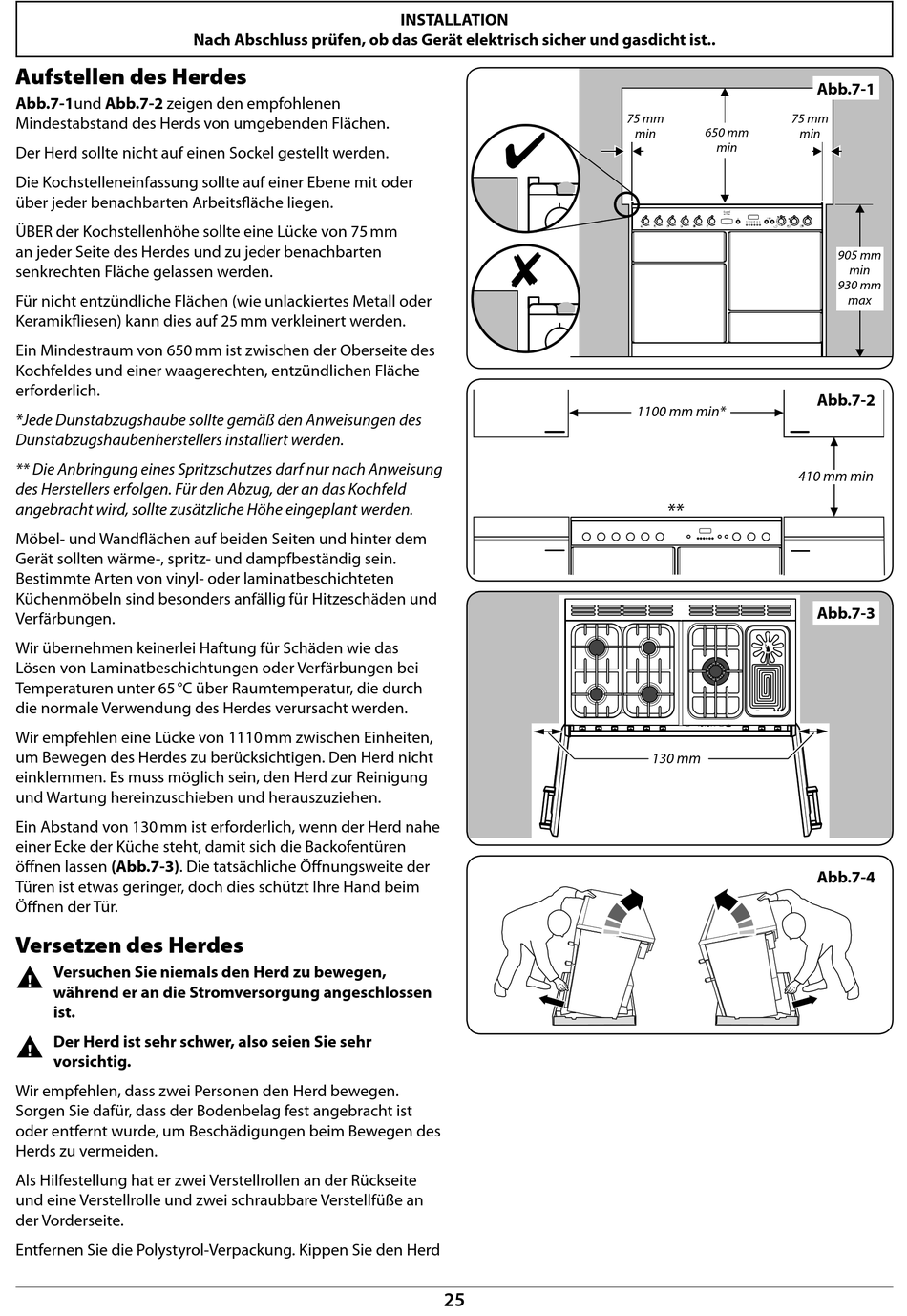

Aufstellen des Herdes

Abb.7-1und Abb.7-2 zeigen den empfohlenen
Mindestabstand des Herds von umgebenden Flächen.
Der Herd sollte nicht auf einen Sockel gestellt werden.
Die Kochstelleneinfassung sollte auf einer Ebene mit oder
über jeder benachbarten Arbeits äche liegen.
ÜBER der Kochstellenhöhe sollte eine Lücke von 75 mm
an jeder Seite des Herdes und zu jeder benachbarten
senkrechten Fläche gelassen werden.
Für nicht entzündliche Flächen (wie unlackiertes Metall oder
Keramik iesen) kann dies auf 25 mm verkleinert werden.
Ein Mindestraum von 650 mm ist zwischen der Oberseite des
Kochfeldes und einer waagerechten, entzündlichen Fläche
erforderlich.
*Jede Dunstabzugshaube sollte gemäß den Anweisungen des
Dunstabzugshaubenherstellers installiert werden.
** Die Anbringung eines Spritzschutzes darf nur nach Anweisung
des Herstellers erfolgen. Für den Abzug, der an das Kochfeld
angebracht wird, sollte zusätzliche Höhe eingeplant werden.
Möbel- und Wand ächen auf beiden Seiten und hinter dem
Gerät sollten wärme-, spritz- und dampfbeständig sein.
Bestimmte Arten von vinyl- oder laminatbeschichteten
Küchenmöbeln sind besonders anfällig für Hitzeschäden und
Verfärbungen.
Wir übernehmen keinerlei Haftung für Schäden wie das
Lösen von Laminatbeschichtungen oder Verfärbungen bei
Temperaturen unter 65 °C über Raumtemperatur, die durch
die normale Verwendung des Herdes verursacht werden.
Wir empfehlen eine Lücke von 1110 mm zwischen Einheiten,
um Bewegen des Herdes zu berücksichtigen. Den Herd nicht
einklemmen. Es muss möglich sein, den Herd zur Reinigung
und Wartung hereinzuschieben und herauszuziehen.
Ein Abstand von 130 mm ist erforderlich, wenn der Herd nahe
einer Ecke der Küche steht, damit sich die Backofentüren
ö nen lassen (Abb.7-3). Die tatsächliche Ö nungsweite der
Türen ist etwas geringer, doch dies schützt Ihre Hand beim
Ö nen der Tür.

Versetzen des Herdes

Versuchen Sie niemals den Herd zu bewegen,
n n
während er an die Stromversorgung angeschlossen
ist.
Der Herd ist sehr schwer, also seien Sie sehr
n n
vorsichtig.
Wir empfehlen, dass zwei Personen den Herd bewegen.
Sorgen Sie dafür, dass der Bodenbelag fest angebracht ist
oder entfernt wurde, um Beschädigungen beim Bewegen des
Herds zu vermeiden.
Als Hilfestellung hat er zwei Verstellrollen an der Rückseite
und eine Verstellrolle und zwei schraubbare Verstellfüße an
der Vorderseite.
Entfernen Sie die Polystyrol-Verpackung. Kippen Sie den Herd
Nach Abschluss prüfen, ob das Gerät elektrisch sicher und gasdicht ist..
INSTALLATION
ArtNo.110-0047 - 110 Clearances #2
25
75 mm
min 650 mm
min
ArtNo.110-0069 - 110DF - Lidded min spacings
1100 mm min*
**
130 mm
Abb.7-1
75 mm
min
905 mm
min
930 mm
max
Abb.7-2
410 mm min
Abb.7-3
Abb.7-4
