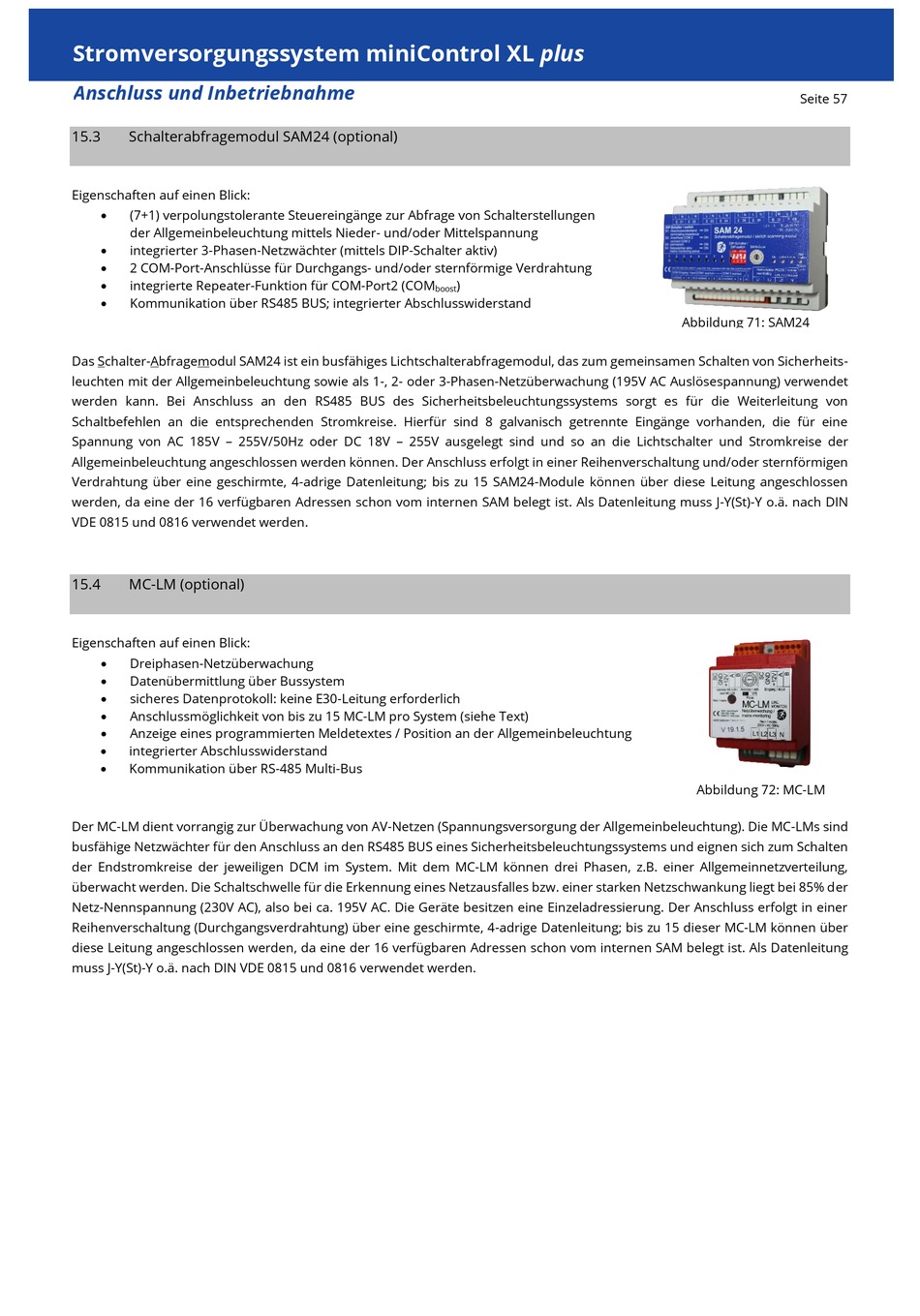

Stromversorgungssystem miniControl XL plus
Anschluss und Inbetriebnahme
15.3
Schalterabfragemodul SAM24 (optional)
Eigenschaften auf einen Blick:
(7+1) verpolungstolerante Steuereingänge zur Abfrage von Schalterstellungen
der Allgemeinbeleuchtung mittels Nieder- und/oder Mittelspannung
integrierter 3-Phasen-Netzwächter (mittels DIP-Schalter aktiv)
2 COM-Port-Anschlüsse für Durchgangs- und/oder sternförmige Verdrahtung
integrierte Repeater-Funktion für COM-Port2 (COM
Kommunikation über RS485 BUS; integrierter Abschlusswiderstand
Das Schalter-Abfragemodul SAM24 ist ein busfähiges Lichtschalterabfragemodul, das zum gemeinsamen Schalten von Sicherheits-
leuchten mit der Allgemeinbeleuchtung sowie als 1-, 2- oder 3-Phasen-Netzüberwachung (195V AC Auslösespannung) verwendet
werden kann. Bei Anschluss an den RS485 BUS des Sicherheitsbeleuchtungssystems sorgt es für die Weiterleitung von
Schaltbefehlen an die entsprechenden Stromkreise. Hierfür sind 8 galvanisch getrennte Eingänge vorhanden, die für eine
Spannung von AC 185V – 255V/50Hz oder DC 18V – 255V ausgelegt sind und so an die Lichtschalter und Stromkreise der
Allgemeinbeleuchtung angeschlossen werden können. Der Anschluss erfolgt in einer Reihenverschaltung und/oder sternförmigen
Verdrahtung über eine geschirmte, 4-adrige Datenleitung; bis zu 15 SAM24-Module können über diese Leitung angeschlossen
werden, da eine der 16 verfügbaren Adressen schon vom internen SAM belegt ist. Als Datenleitung muss J-Y(St)-Y o.ä. nach DIN
VDE 0815 und 0816 verwendet werden.
15.4
MC-LM (optional)
Eigenschaften auf einen Blick:
Dreiphasen-Netzüberwachung
Datenübermittlung über Bussystem
sicheres Datenprotokoll: keine E30-Leitung erforderlich
Anschlussmöglichkeit von bis zu 15 MC-LM pro System (siehe Text)
Anzeige eines programmierten Meldetextes / Position an der Allgemeinbeleuchtung
integrierter Abschlusswiderstand
Kommunikation über RS-485 Multi-Bus
Der MC-LM dient vorrangig zur Überwachung von AV-Netzen (Spannungsversorgung der Allgemeinbeleuchtung). Die MC-LMs sind
busfähige Netzwächter für den Anschluss an den RS485 BUS eines Sicherheitsbeleuchtungssystems und eignen sich zum Schalten
der Endstromkreise der jeweiligen DCM im System. Mit dem MC-LM können drei Phasen, z.B. einer Allgemeinnetzverteilung,
überwacht werden. Die Schaltschwelle für die Erkennung eines Netzausfalles bzw. einer starken Netzschwankung liegt bei 85% der
Netz-Nennspannung (230V AC), also bei ca. 195V AC. Die Geräte besitzen eine Einzeladressierung. Der Anschluss erfolgt in einer
Reihenverschaltung (Durchgangsverdrahtung) über eine geschirmte, 4-adrige Datenleitung; bis zu 15 dieser MC-LM können über
diese Leitung angeschlossen werden, da eine der 16 verfügbaren Adressen schon vom internen SAM belegt ist. Als Datenleitung
muss J-Y(St)-Y o.ä. nach DIN VDE 0815 und 0816 verwendet werden.
)
boost
Seite 57
Abbildung 71: SAM24
Abbildung 72: MC-LM
