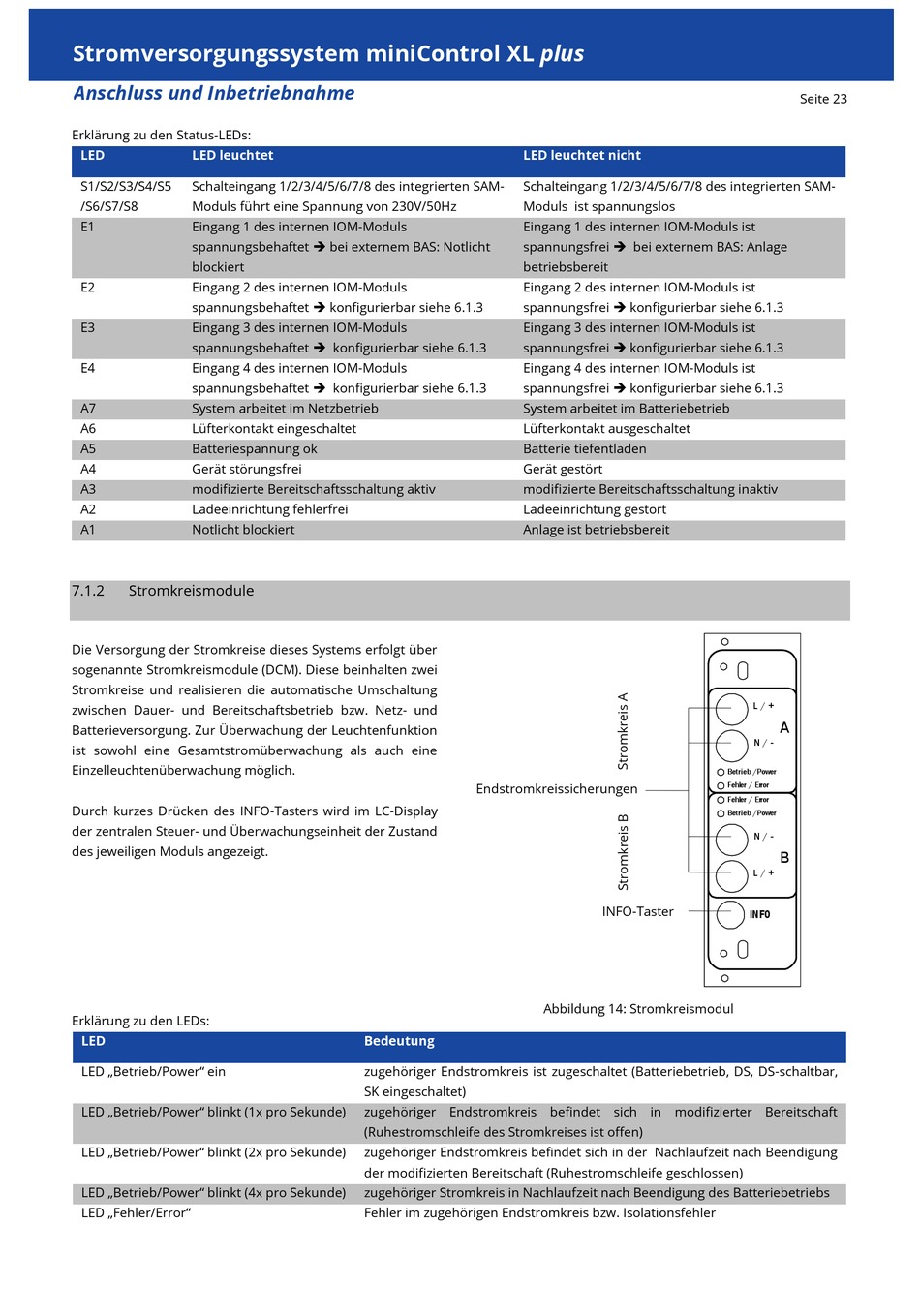

Stromversorgungssystem miniControl XL plus
Anschluss und Inbetriebnahme
Erklärung zu den Status-LEDs:
LED
LED leuchtet
S1/S2/S3/S4/S5
Schalteingang 1/2/3/4/5/6/7/8 des integrierten SAM-
/S6/S7/S8
Moduls führt eine Spannung von 230V/50Hz
E1
Eingang 1 des internen IOM-Moduls
spannungsbehaftet bei externem BAS: Notlicht
blockiert
E2
Eingang 2 des internen IOM-Moduls
spannungsbehaftet konfigurierbar siehe 6.1.3
E3
Eingang 3 des internen IOM-Moduls
spannungsbehaftet konfigurierbar siehe 6.1.3
E4
Eingang 4 des internen IOM-Moduls
spannungsbehaftet konfigurierbar siehe 6.1.3
A7
System arbeitet im Netzbetrieb
A6
Lüfterkontakt eingeschaltet
A5
Batteriespannung ok
A4
Gerät störungsfrei
A3
modifizierte Bereitschaftsschaltung aktiv
A2
Ladeeinrichtung fehlerfrei
A1
Notlicht blockiert
7.1.2
Stromkreismodule
Die Versorgung der Stromkreise dieses Systems erfolgt über
sogenannte Stromkreismodule (DCM). Diese beinhalten zwei
Stromkreise und realisieren die automatische Umschaltung
zwischen Dauer- und Bereitschaftsbetrieb bzw. Netz- und
Batterieversorgung. Zur Überwachung der Leuchtenfunktion
ist sowohl eine Gesamtstromüberwachung als auch eine
Einzelleuchtenüberwachung möglich.
Durch kurzes Drücken des INFO-Tasters wird im LC-Display
der zentralen Steuer- und Überwachungseinheit der Zustand
des jeweiligen Moduls angezeigt.
Erklärung zu den LEDs:
LED
LED „Betrieb/Power" ein
LED „Betrieb/Power" blinkt (1x pro Sekunde)
LED „Betrieb/Power" blinkt (2x pro Sekunde)
LED „Betrieb/Power" blinkt (4x pro Sekunde)
LED „Fehler/Error"
LED leuchtet nicht
Schalteingang 1/2/3/4/5/6/7/8 des integrierten SAM-
Moduls ist spannungslos
Eingang 1 des internen IOM-Moduls ist
spannungsfrei bei externem BAS: Anlage
betriebsbereit
Eingang 2 des internen IOM-Moduls ist
spannungsfrei konfigurierbar siehe 6.1.3
Eingang 3 des internen IOM-Moduls ist
spannungsfrei konfigurierbar siehe 6.1.3
Eingang 4 des internen IOM-Moduls ist
spannungsfrei konfigurierbar siehe 6.1.3
System arbeitet im Batteriebetrieb
Lüfterkontakt ausgeschaltet
Batterie tiefentladen
Gerät gestört
modifizierte Bereitschaftsschaltung inaktiv
Ladeeinrichtung gestört
Anlage ist betriebsbereit
Endstromkreissicherungen
Bedeutung
zugehöriger Endstromkreis ist zugeschaltet (Batteriebetrieb, DS, DS-schaltbar,
SK eingeschaltet)
zugehöriger Endstromkreis befindet sich in modifizierter Bereitschaft
(Ruhestromschleife des Stromkreises ist offen)
zugehöriger Endstromkreis befindet sich in der Nachlaufzeit nach Beendigung
der modifizierten Bereitschaft (Ruhestromschleife geschlossen)
zugehöriger Stromkreis in Nachlaufzeit nach Beendigung des Batteriebetriebs
Fehler im zugehörigen Endstromkreis bzw. Isolationsfehler
INFO-Taster
Abbildung 14: Stromkreismodul
Seite 23
