Stromversorgungssystem miniControl XL plus
Anschluss und Inbetriebnahme
6.1.8
Sicherungen für die 24V-Schaltspannung
Zur Absicherung der auf den Klemmen 11/12 sowie 19/20
verfügbaren 24V-Schaltspannung sind auf der Hauptplatine
der Anlage unterhalb des Klemmenblocks die Sicherungen
F22 und F23 angebracht.
F22+F23
Maximaler Strom
6.1.9
USB-Stromversorgung für WLAN-Modul
Die USB-Buchse links auf der Hauptplatine dient zur
Stromversorgung für ein optionales WLAN-Modul.
Hinweis: Diese Buchse besitzt keine Schnittstellen-Funktion.
Hinweis: Das WLAN-NT ist serienmäßig nicht verbaut.
Spannungsteiler
5x20mm 250mA F
2mA
F22
F23

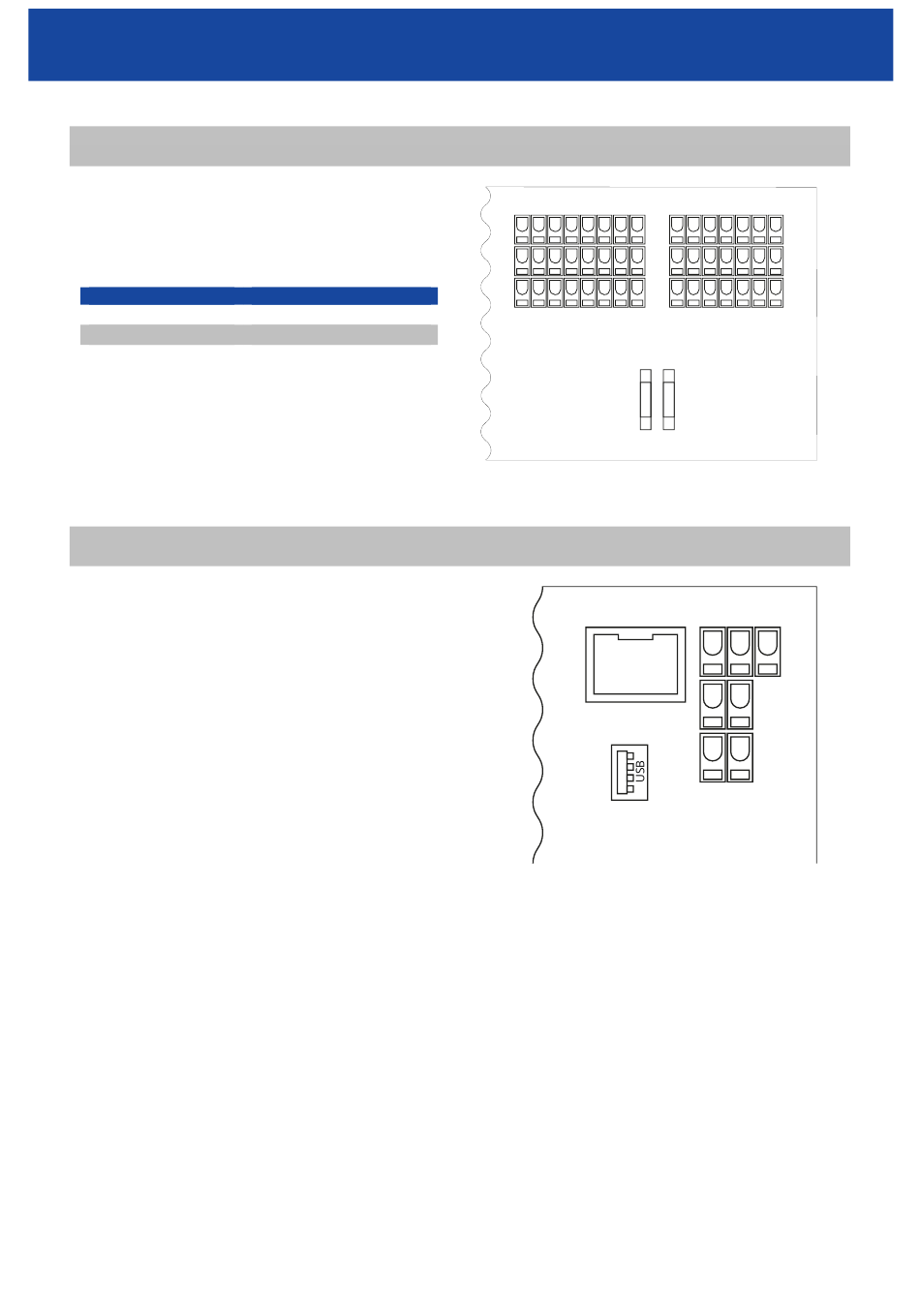

Abbildung 9: Sicherungen F22 + F23
Interface
RJ45
Abbildung 10: USB-Anschluss
Seite 19
