Stromversorgungssystem miniControl XL plus
Anschluss und Inbetriebnahme
6.1.3
Anschluss des Opto-/Relaisschnittstellenmoduls (IOM)
Das integrierte Opto-/Relaisschnittstellenmodul (IOM) dient der normkonformen Ein- und Ausgabe von Fehler- und
Statusmeldungen dieses Stromversorgungssystems an externe Prüf- und Überwachungseinrichtungen. Es verfügt über 7
potentialfreie Relaisumschaltkontakte (IO-Ausgänge) und 4 verpolungstolerante Mehrbereichsspannungs-Eingänge (IO-Eingänge)
sowie eine weitere Klemme (L) zur Spannungsversorgung (230V/50Hz) von potentialfreien Schaltkontakten. Die folgende Abbildung
zeigt die zugehörigen Klemmen.
Hinweis: Die IO-Eingänge dürfen mit folgenden Spannungen belegt werden: 24V-255V DC oder 220/230V (50/60Hz).
Die potentialfreien Relaiskontakte, der IO-Ausgänge, sind ausgelegt für max. 1, 6A / 30V DC oder max. 6A / 250V AC.
Hinweis: Die Ein- und Ausgänge des IOM dürfen nur mit Funktionskleinspannung (FELV) belegt werden, nicht Schutz- oder
Sicherheitskleinspannung (PELV, SELV)!
NO
NO
25
26
CO
CO
M
M
32
33
NC
NC
39
40
NO
NO
NO
NO
27
28
29
30
CO
CO
CO
CO
M
M
M
M
34
35
36
37
NC
NC
NC
NC
41
42
43
44
IO-Ausgänge

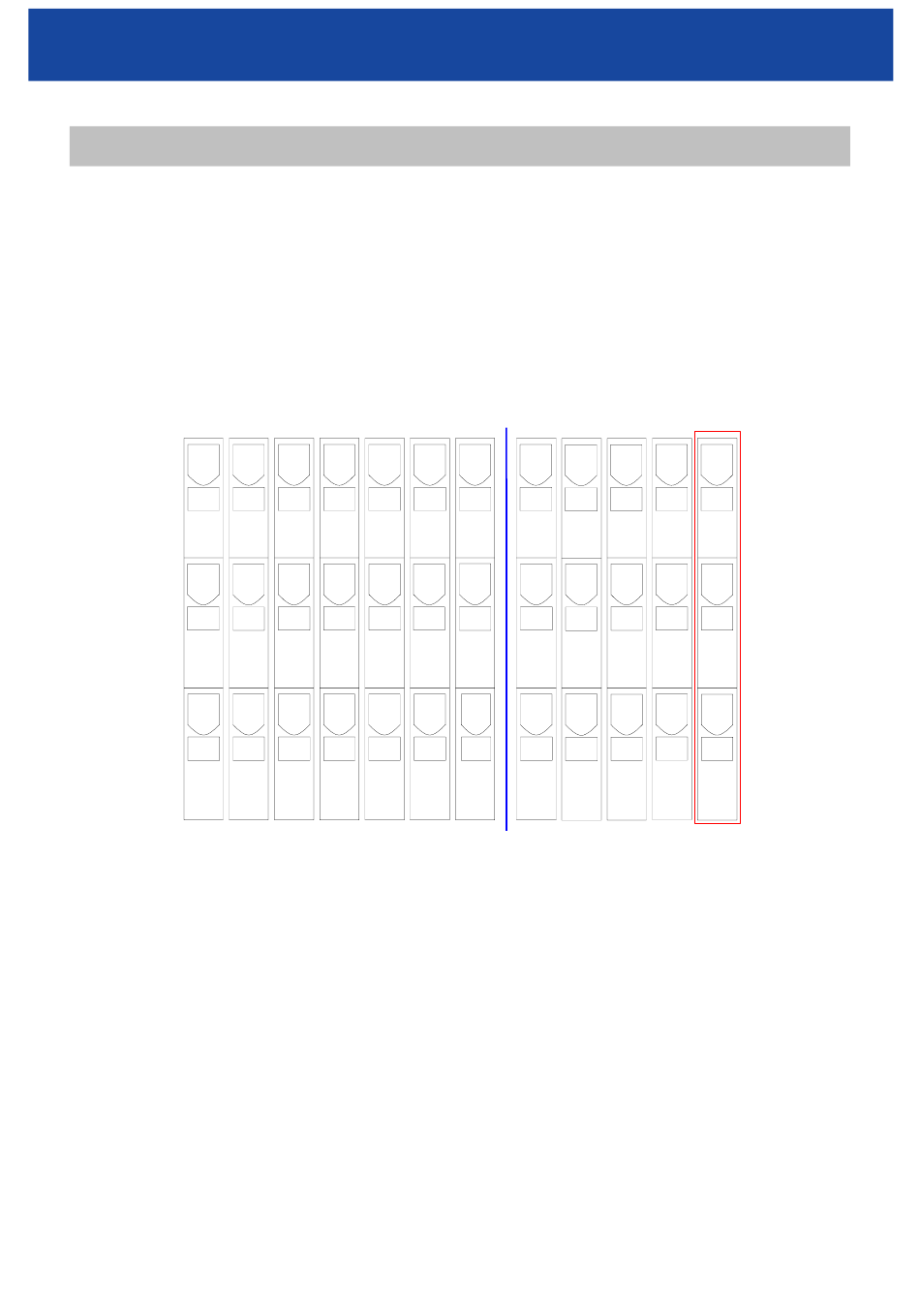

Abbildung 4: Ein- und Ausgänge IO-Modul
NO
PE
PE
PE
31
CO
N
N
N
M
38
NC
L
L
L
45
46
47
48
IO-Eingänge
Seite 15
PE
PE
N
N
L
L
49
Netz
