Stromversorgungssystem miniControl XL plus
Anschluss und Inbetriebnahme

6.2 Aufstellung und Anschluss der Batterieanlage

6.2.1

Aufstellung

Positionieren Sie das System an den hierfür vorgesehenen Platz. Achten Sie bei der Auswahl des Betriebsraumes auf ausreichende
Be- und Entlüftung gemäß DIN VDE 0510; EN 50272-2 bzw. EltBauVO. Vergewissern Sie sich, dass die Batteriesicherungen
entnommen sind. Ordnen Sie die Batterieblöcke anhand der Abbildung 12 (je nach verwendetem Batterietyp) auf den
entsprechenden Ebenen des Batteriegehäuses an. Die Batterien sind so aufzustellen, dass zwischen einzelnen Blöcken ein Abstand
von ca. 5mm eingehalten wird. Auf diese Weise werden die Temperaturunterschiede zwischen den Blöcken geringgehalten.
Hinweis: Überprüfen Sie vor der Inbetriebnahme alle Blöcke auf mechanische Beschädigung, richtige Polarität und Festigkeit der
Anschlusskabel.
(a) Frontansicht

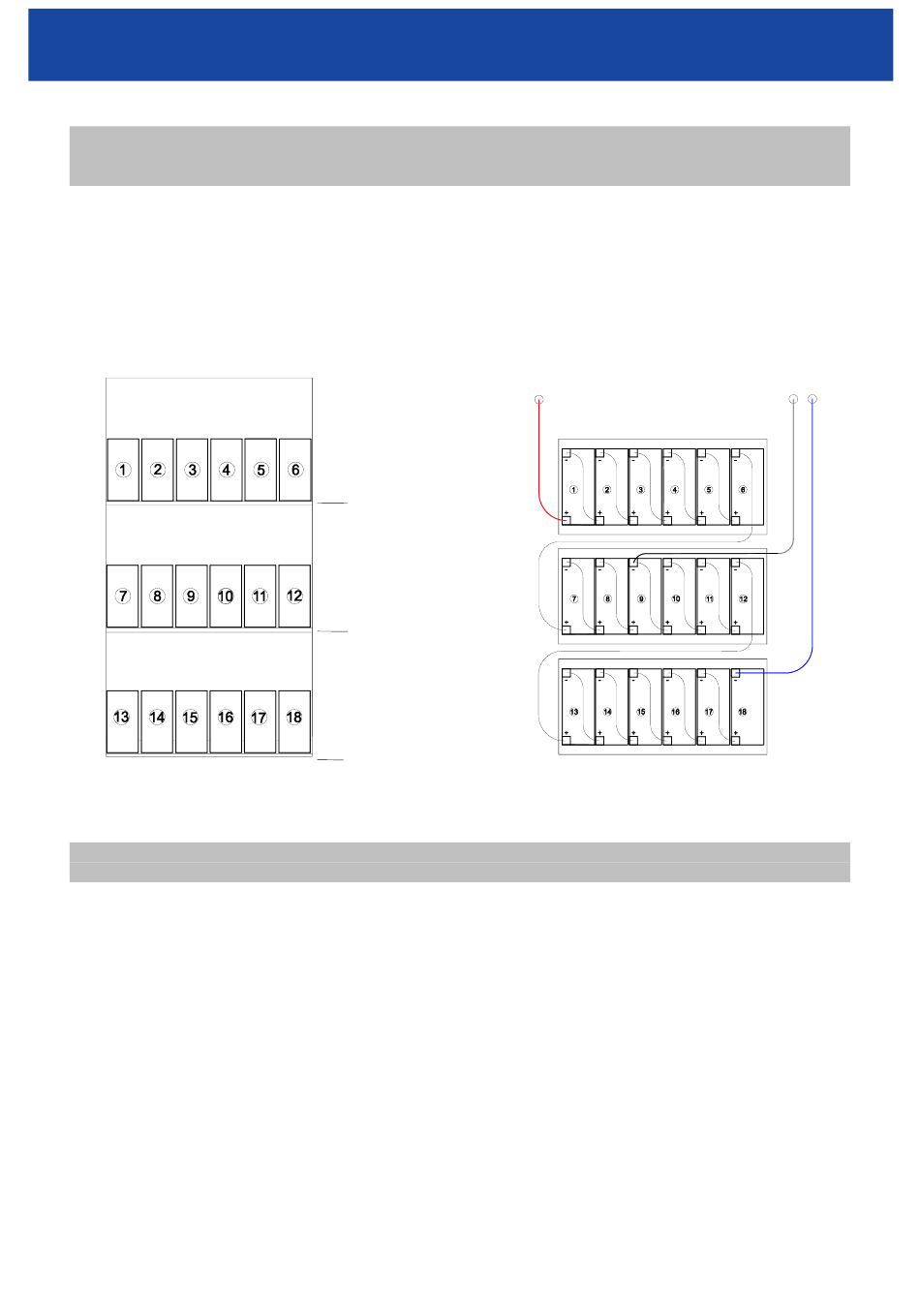

Abbildung 12: Aufstellung und Verschaltung der Batterieblöcke bei OGiV 12170 L
6.2.2
Anschluss der Batterieblöcke
Entnehmen Sie die Batteriesicherungen F2, F3 und F4. Prüfen Sie die Batterieblöcke auf äußere Beschädigungen und schließen Sie
sie in Reihe wie in Abbildung 12. Danach schließen Sie die von der Batterieklemme kommenden Kabel entsprechend an
B+/Pluspol
an den Pluspol von Block 1,
von Block 18). Gegebenenfalls sind zuvor die Polabdeckungen aufzubringen.
Nachdem Sie die Batterien in Reihe und nach Aufbauskizze verschaltet haben, messen Sie bitte die Batteriespannung und
kontrollieren Sie zeitgleich die richtige Polung (bei falscher Polung ertönt ein Piepton als Warnsignal) an folgenden Messpunkten:
Batteriepol (B+) an Batterieblock 1 gegen Batteriepol (B-) an Batterieblock 18; U ca. 185VDC - 240VDC Gesamtspannung
Batteriepol (B+) an Batterieblock 1 gegen Batteriepol (B-) an Batterieblock 9; U ca. 92,5VDC - 120VDC Symmetriespannung
Hinweis: Vor der Inbetriebnahme sind alle Blöcke auf mechanische Beschädigung, polrichtige Verschaltung und festen Sitz der
Verbinder zu prüfen.
Batteriefachboden
Batteriefachboden
Schrankboden
grau = Symmetrie
an den Minuspol von Block 9 sowie
B+
(b) Draufsicht
blau = B-/Minuspol
Seite 21
Sym.
B-
(rot =
an den Minuspol
