Stromversorgungssystem miniControl XL plus
Seite 18
6.1.5
Anschluss der Stromkreise
Der Anschluss zu den Verbraucherstromkreisen erfolgt über
3-Etagen-Federkraftklemmen, welche als Printklemmen auf
der rückseitigen Hauptplatine aufgebracht sind. Diese sind für
einen Kabelquerschnitt (eindrähtig) von 1,5mm² bis 2,5mm²
zugelassen. Hierbei ist unbedingt auf die korrekte Polarität zu
achten. Für den Anschluss ist netzspannungstaugliches
Kabelmaterial nach DIN 57250-1 VDE 0250-1 zu verwenden.
Ferner sind die Richtlinien der MLAR, EltBauVo sowie DIN VDE
0100 zu beachten.
Hinweis: Die anzuschließenden Stromkreise müssen vorher
auf Installationsfehler überprüft worden sein (Kurzschluss-
und Erdschlussfreiheit).
6.1.6
Netzanschluss Platine (Filter)
Die in der Grafik abgebildeten Anschlussklemmen dienen der
Verbindung von der Netzeinspeisung auf der Montageplatte
(siehe nächstes Kapitel) zur Hauptplatine. L1 bis L3 sind
gebrückt.
6.1.7
Netzeinspeisung
Der
Anschluss
der
Netzeinspeisung
nebenstehend gezeigten Anschlussklemmen (230V/50Hz
gegen N). Beim Anschluss ist auf eine richtige Polung zu
achten. Diese Anschlussklemmen sind für einen eindrähtigen
Kabelquerschnitt bis maximal 6mm² ausgelegt.
Hinweis: Die Klemmschrauben für die Netzzuleitung sind mit
einem Drehmoment von 3,5Nm anzuziehen. Die Überprüfung
dieses Drehmoments ist Bestandteil der vorgeschriebenen
regelmäßigen Systemwartung.
erfolgt
mit
den
Anschluss und Inbetriebnahme
PE
PE
PE
PE
PE
...
N
N
N
N
N
...
LA
LA
LA
LA
LA
LA
01
02
03
04
05
...

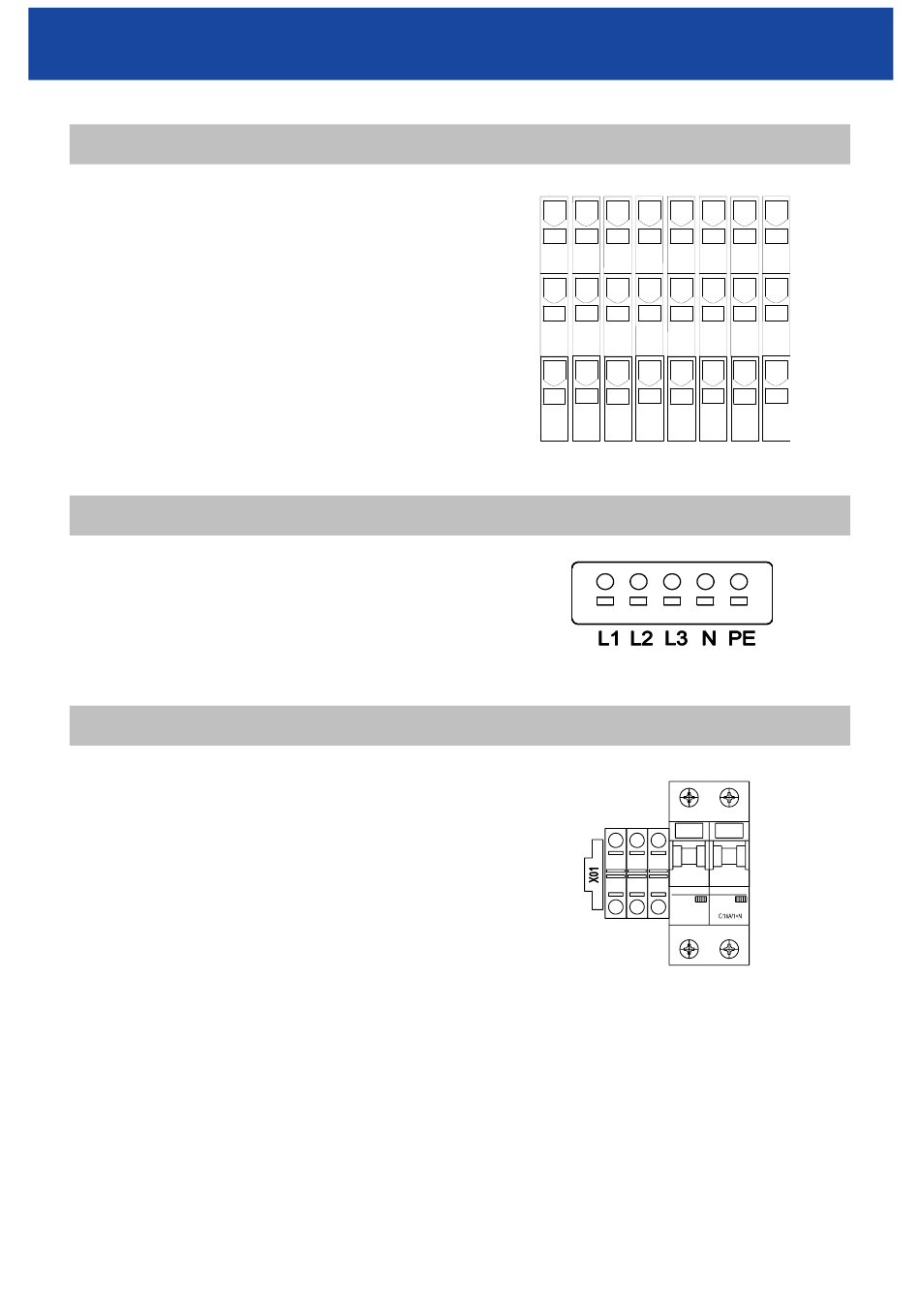

Abbildung 6: Endstromkreise
Abbildung 7: Netzanschluss
Abbildung 8: Netzeinspeisung
PE
PE
N
LA
32
