Stromversorgungssystem miniControl XL plus
Seite 20
6.1.10
Anschluss eines Lüfters
Der Lüfteranschluss (intern oder extern) erfolgt nach dem gezeigten Anschlussschema. Folgende Klemmen werden verwendet: Kl.4
(Lüfter -), Kl. 3 (Lüfter +), Kl. 47 N+L (IOM-Eingang 2 zur Lüfterüberwachung, welcher anschließend über LC-Display oder Web
programmiert werden muss). Für den Anschluss ist Kabelmaterial mit einem Kabelquerschnitt von 1,5 bis 2,5mm² nach DIN 57250-
1 VDE 0250-1 zu verwenden. Ferner sind die Richtlinien der MLAR, EltBauVo sowie DIN VDE 0100 zu beachten.
Die Absicherung des Lüfters erfolgt über die Sicherung F21 (Gerätesicherung Keramik 500mAT), welche sich auf der Hauptplatine
hinter der Steuerzentrale befindet.
1
2
3
4
9
10
11
12
17
18
19
20
5
6
7
8
13
14
15
16
21
22
23
24

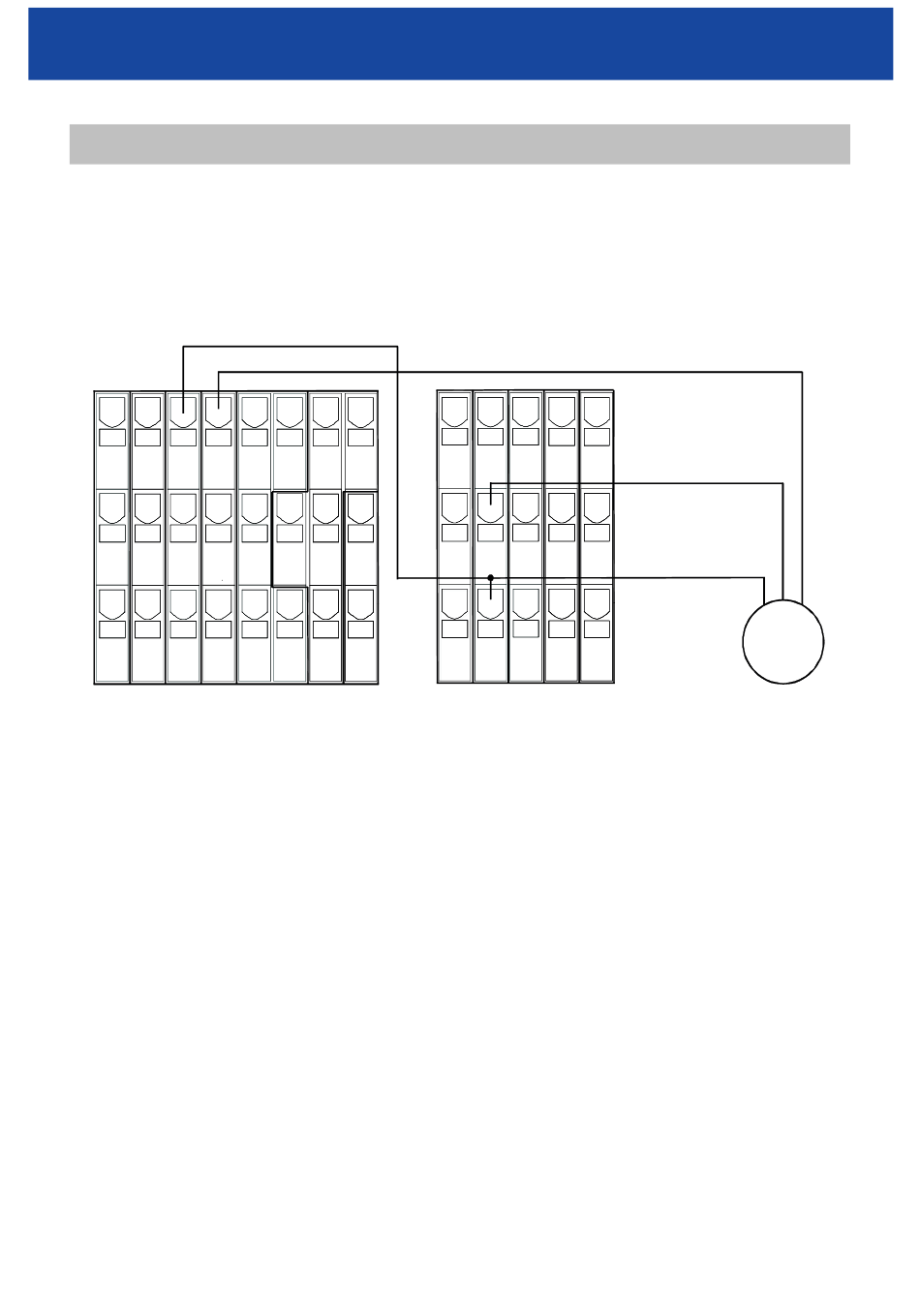

Abbildung 11: Anschluss eines Lüfters
Anschluss und Inbetriebnahme
P
P
P
P
P
E
E
E
E
E
N
N
N
N
N
L
L
L
L
L
48
49
46
47
schwarz
weiß
rot
M
Lüfter/Fan
