Stromversorgungssystem miniControl XL plus
Seite 24
7.1.3
Ladeeinheit LDM25
Das für die Ladung der integrierten Batterien verwendete
Lademodul vom Typ LDM25 besitzt einen eigenen Prozessor
und kann bei vorhandener Netzeingangsspannung völlig
autark arbeiten. Es optimiert den Ladevorgang nach einer
IUTQ-Kennlinie passend zur Umgebungstemperatur der
Batterien; bei einer Umgebungstemperatur der Batterien von
über 40°C findet zu deren Schutz keine Ladung statt. Das
Lademodul ist kurzschlussfest und im Falle eines Defektes
durch eine träge Sicherung (3,15AT, 5x20mm) vor Überstrom
geschützt.
Darüber
hinaus
Batteriespannungs-Symmetrieüberwachung
integrierter, redundanter Batteriespannungswächter (BSW)
eine Überladung der Batterie. Dieser wird werksseitig
kalibriert; seine Einstellung darf nicht verändert werden!
Durch kurzes Drücken des INFO-Tasters wird im LC-Display
der zentralen Steuer- und Überwachungseinheit der Zustand
des Lademoduls angezeigt.
Hinweis: Bei der Sicherung handelt es sich um einen
speziellen, DC-tauglichen Typ. Eine Austauschsicherung
können Sie vom Lieferanten oder Hersteller Ihrer Anlage
beziehen.
Hinweis: Das LDM25 kann per Jumper an unterschiedliche
Systemauslegungen (Ausgangsstrom, Batterietyp) angepasst
werden. Beachten Sie hierzu im Falle eines Austausches das
mitgelieferte Datenblatt.
Erklärung der LEDs 1-4:
LED
Bedeutung
1
Dauerleuchten der LED zeigt an, dass keine Störung des Batteriespannungswächters vorliegt und die Batteriespannung
weniger als 260V beträgt. Bei Überschreiten dieser Spannung erlischt diese LED. Dauert dieser Zustand länger als
20sek. an, wird der Störzustand mit LED 2 angezeigt.
2
Ein Leuchten der LED zeigt eine Störung an. Mögliche Störungen sind ein Ansprechen des BSW (siehe oben), eine
defekte Ladersicherung und Übertemperatur.
3
Diese LED leuchtet, wenn keine Störung vorliegt.
4
Zeigt den Betriebszustand des Laders an. LED leuchtet = Batterien werden geladen (Lader in Betrieb). LED aus = es
findet keine Aufladung statt (Lader nicht in Betrieb).
verhindern
eine
und
ein
Anschluss und Inbetriebnahme
1
2
3
4
Sicherung
INFO-Taster

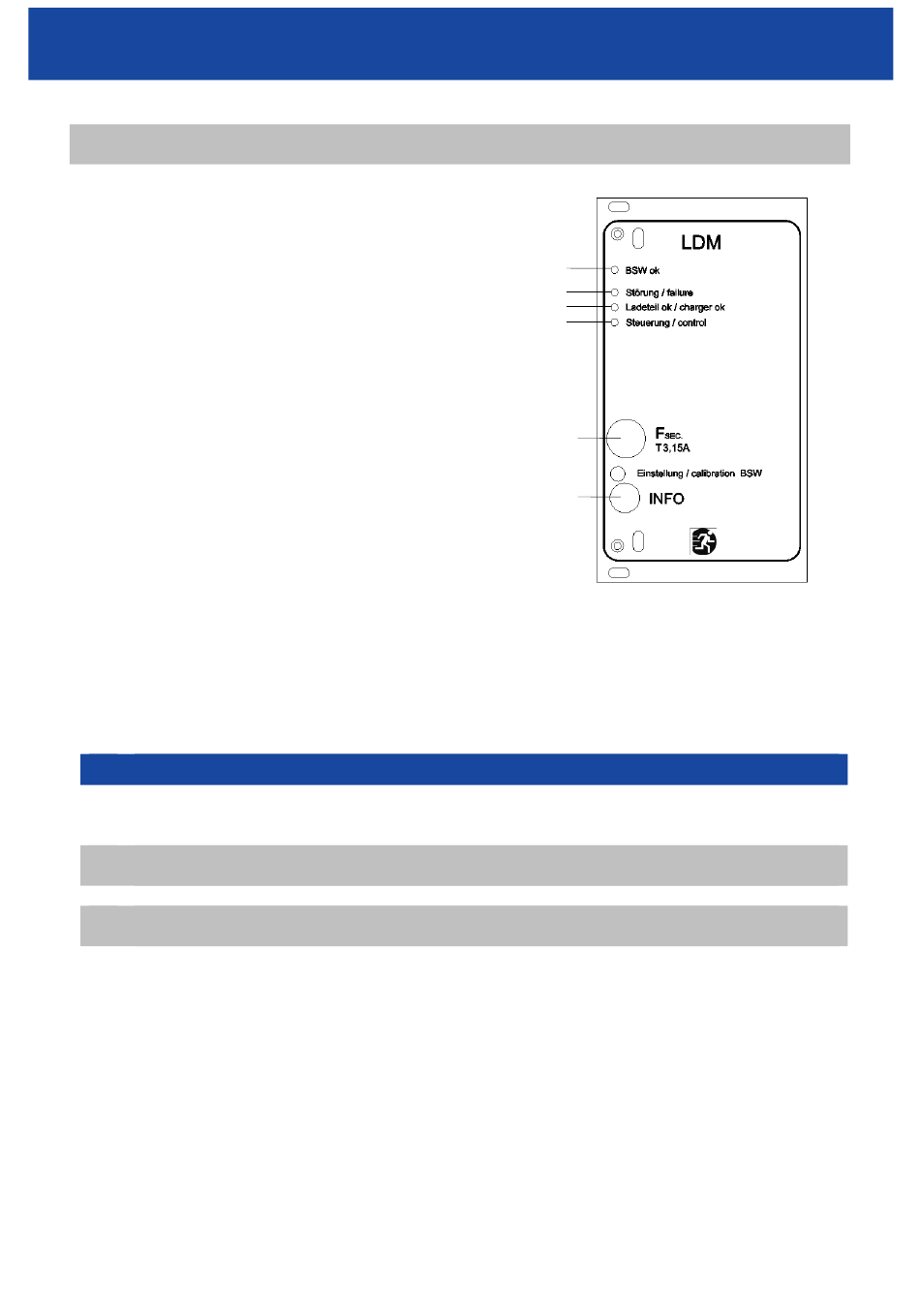

Abbildung 15: Lademodul LDM25
