Stromversorgungssystem miniControl XL plus
Anschluss und Inbetriebnahme

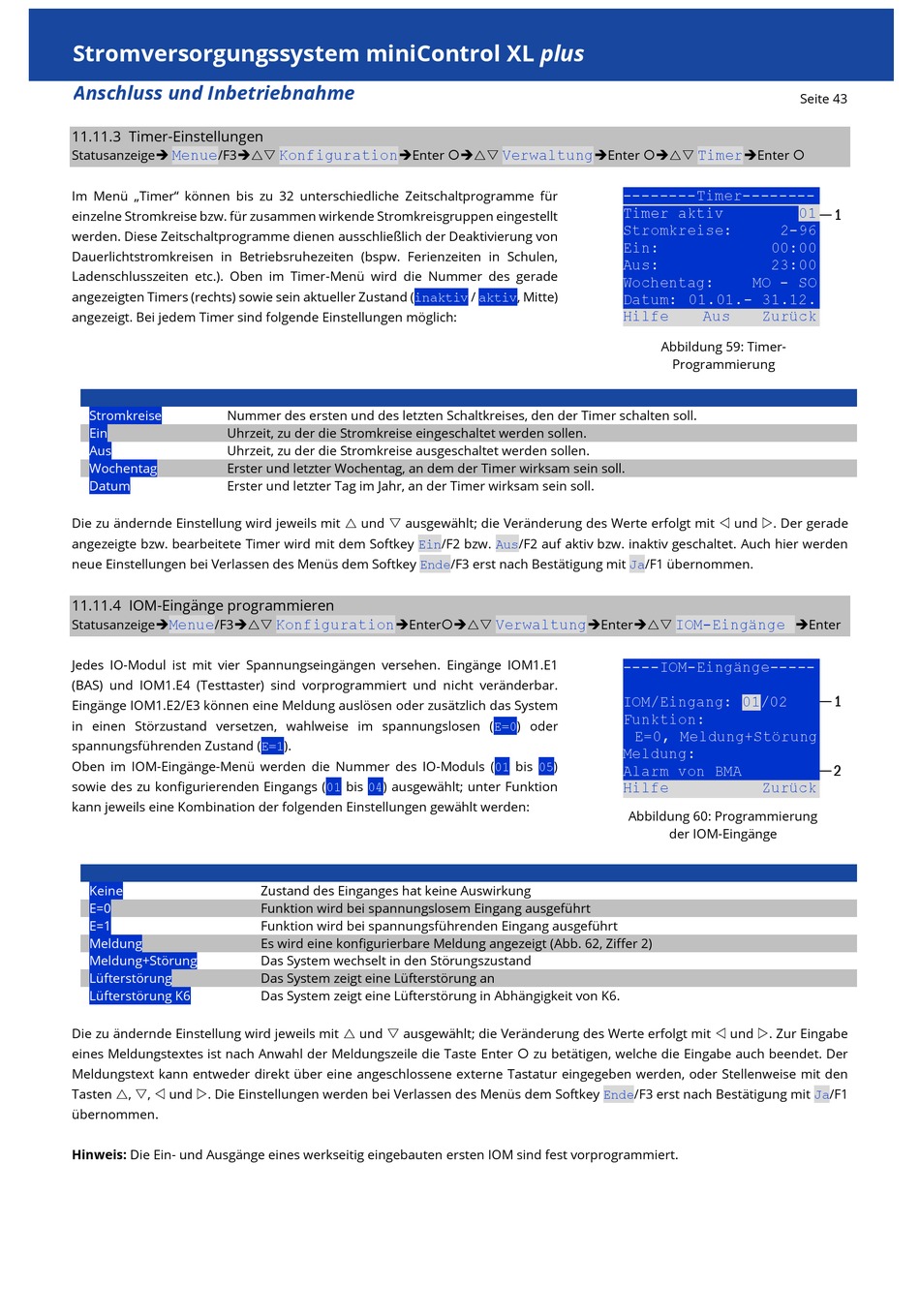

11.11.3 Timer-Einstellungen

Statusanzeige /F3
Menue
Im Menü „Timer" können bis zu 32 unterschiedliche Zeitschaltprogramme für
einzelne Stromkreise bzw. für zusammen wirkende Stromkreisgruppen eingestellt
werden. Diese Zeitschaltprogramme dienen ausschließlich der Deaktivierung von
Dauerlichtstromkreisen in Betriebsruhezeiten (bspw. Ferienzeiten in Schulen,
Ladenschlusszeiten etc.). Oben im Timer-Menü wird die Nummer des gerade
angezeigten Timers (rechts) sowie sein aktueller Zustand
angezeigt. Bei jedem Timer sind folgende Einstellungen möglich:
Stromkreise Nummer des ersten und des letzten Schaltkreises, den der Timer schalten soll.
Ein Uhrzeit, zu der die Stromkreise eingeschaltet werden sollen.
Aus Uhrzeit, zu der die Stromkreise ausgeschaltet werden sollen.
Wochentag Erster und letzter Wochentag, an dem der Timer wirksam sein soll.
Datum Erster und letzter Tag im Jahr, an der Timer wirksam sein soll.
Die zu ändernde Einstellung wird jeweils mit  und  ausgewählt; die Veränderung des Werte erfolgt mit  und . Der gerade
angezeigte bzw. bearbeitete Timer wird mit dem Softkey Ein/F2 bzw. Aus/F2 auf aktiv bzw. inaktiv geschaltet. Auch hier werden
neue Einstellungen bei Verlassen des Menüs dem Softkey Ende/F3 erst nach Bestätigung mit Ja/F1 übernommen.
11.11.4 IOM-Eingänge programmieren
Statusanzeige /F3
Menue
Jedes IO-Modul ist mit vier Spannungseingängen versehen. Eingänge IOM1.E1
(BAS) und IOM1.E4 (Testtaster) sind vorprogrammiert und nicht veränderbar.
Eingänge IOM1.E2/E3 können eine Meldung auslösen oder zusätzlich das System
in einen Störzustand versetzen, wahlweise im spannungslosen (E=0) oder
spannungsführenden Zustand (E=1).
Oben im IOM-Eingänge-Menü werden die Nummer des IO-Moduls
sowie des zu konfigurierenden Eingangs
kann jeweils eine Kombination der folgenden Einstellungen gewählt werden:
Keine
E=0
E=1
Meldung
Meldung+Störung
Lüfterstörung
Lüfterstörung K6
Die zu ändernde Einstellung wird jeweils mit  und  ausgewählt; die Veränderung des Werte erfolgt mit  und . Zur Eingabe
eines Meldungstextes ist nach Anwahl der Meldungszeile die Taste Enter  zu betätigen, welche die Eingabe auch beendet. Der
Meldungstext kann entweder direkt über eine angeschlossene externe Tastatur eingegeben werden, oder Stellenweise mit den
Tasten , ,  und . Die Einstellungen werden bei Verlassen des Menüs dem Softkey Ende/F3 erst nach Bestätigung mit Ja/F1
übernommen.
Hinweis: Die Ein- und Ausgänge eines werkseitig eingebauten ersten IOM sind fest vorprogrammiert.
Konfiguration
Enter 
(inaktiv
Konfiguration
Enter
(01 bis 04) ausgewählt; unter Funktion
Zustand des Einganges hat keine Auswirkung
Funktion wird bei spannungslosem Eingang ausgeführt
Funktion wird bei spannungsführenden Eingang ausgeführt
Es wird eine konfigurierbare Meldung angezeigt (Abb. 62, Ziffer 2)
Das System wechselt in den Störungszustand
Das System zeigt eine Lüfterstörung an
Das System zeigt eine Lüfterstörung in Abhängigkeit von K6.
Verwaltung
Enter 
--------Timer--------
Timer aktiv
Stromkreise:
Ein:
Aus:
Wochentag:
/ aktiv, Mitte)
Datum: 01.01.- 31.12.
Hilfe
Verwaltung
Enter
----IOM-Eingänge-----
IOM/Eingang:
Funktion:
E=0, Meldung+Störung
Meldung:
(01 bis 05)
Alarm von BMA
Hilfe
Abbildung 60: Programmierung
Seite 43
Timer
Enter 
01
─ 1
2-96
00:00
23:00
MO - SO
Aus Zurück
Abbildung 59: Timer-
Programmierung
IOM-Eingänge
Enter
─ 1
01/02
─ 2
Zurück
der IOM-Eingänge
