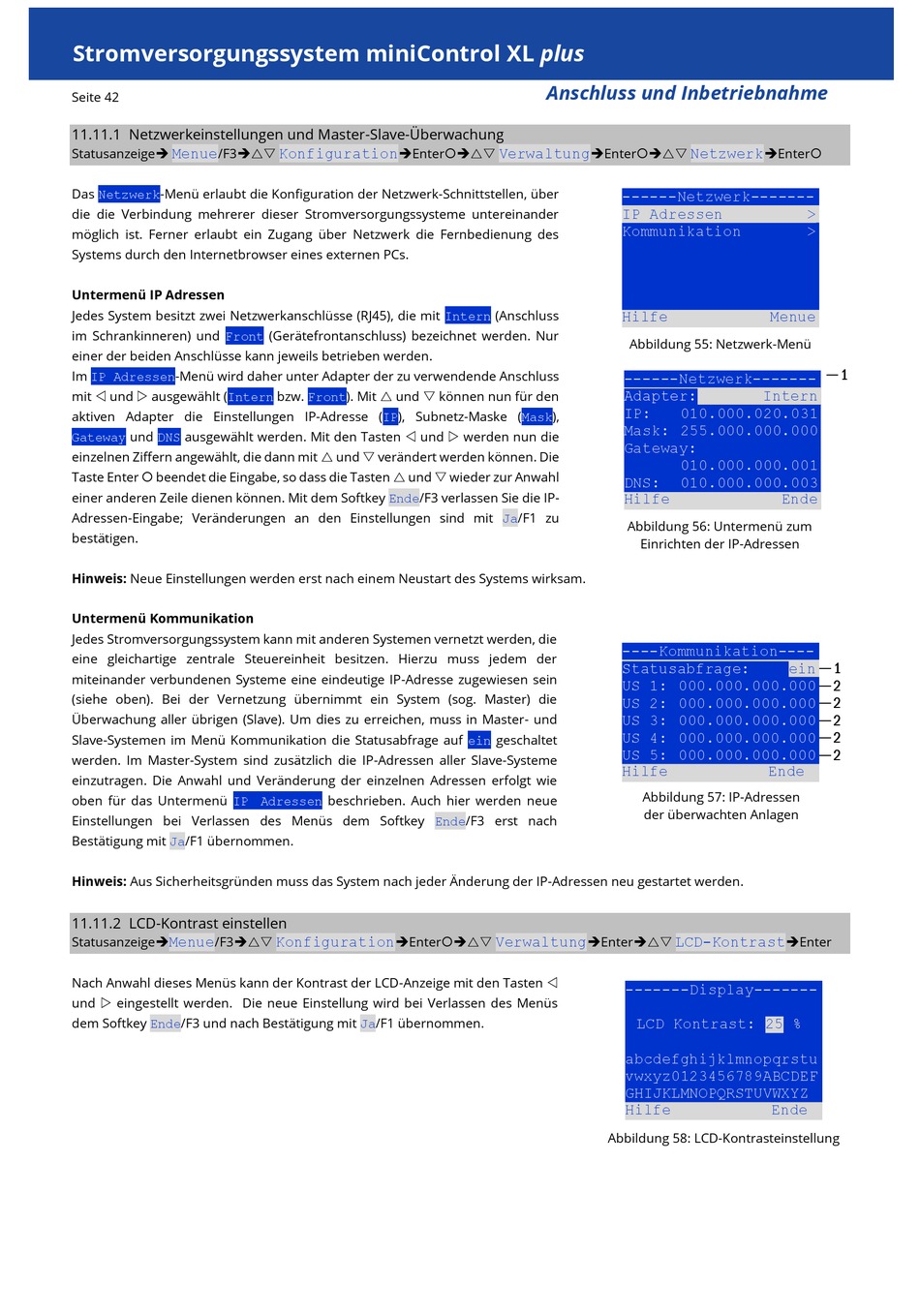

Stromversorgungssystem miniControl XL plus
Seite 42
11.11.1 Netzwerkeinstellungen und Master-Slave-Überwachung
Statusanzeige
/F3
Menue
Das Netzwerk-Menü erlaubt die Konfiguration der Netzwerk-Schnittstellen, über
die die Verbindung mehrerer dieser Stromversorgungssysteme untereinander
möglich ist. Ferner erlaubt ein Zugang über Netzwerk die Fernbedienung des
Systems durch den Internetbrowser eines externen PCs.
Untermenü IP Adressen
Jedes System besitzt zwei Netzwerkanschlüsse (RJ45), die mit
im Schrankinneren) und
Front
einer der beiden Anschlüsse kann jeweils betrieben werden.
Im
Adressen-Menü wird daher unter Adapter der zu verwendende Anschluss
IP
mit und ausgewählt
(Intern
aktiven Adapter die Einstellungen IP-Adresse (IP), Subnetz-Maske (Mask),
und
ausgewählt werden. Mit den Tasten und werden nun die
Gateway
DNS
einzelnen Ziffern angewählt, die dann mit und verändert werden können. Die
Taste Enter beendet die Eingabe, so dass die Tasten und wieder zur Anwahl
einer anderen Zeile dienen können. Mit dem Softkey Ende/F3 verlassen Sie die IP-
Adressen-Eingabe; Veränderungen an den Einstellungen sind mit Ja/F1 zu
bestätigen.
Hinweis: Neue Einstellungen werden erst nach einem Neustart des Systems wirksam.
Untermenü Kommunikation
Jedes Stromversorgungssystem kann mit anderen Systemen vernetzt werden, die
eine gleichartige zentrale Steuereinheit besitzen. Hierzu muss jedem der
miteinander verbundenen Systeme eine eindeutige IP-Adresse zugewiesen sein
(siehe oben). Bei der Vernetzung übernimmt ein System (sog. Master) die
Überwachung aller übrigen (Slave). Um dies zu erreichen, muss in Master- und
Slave-Systemen im Menü Kommunikation die Statusabfrage auf
werden. Im Master-System sind zusätzlich die IP-Adressen aller Slave-Systeme
einzutragen. Die Anwahl und Veränderung der einzelnen Adressen erfolgt wie
oben für das Untermenü
IP Adressen
Einstellungen bei Verlassen des Menüs dem Softkey Ende/F3 erst nach
Bestätigung mit Ja/F1 übernommen.
Hinweis: Aus Sicherheitsgründen muss das System nach jeder Änderung der IP-Adressen neu gestartet werden.
11.11.2 LCD-Kontrast einstellen
Statusanzeige
/F3
Menue
Nach Anwahl dieses Menüs kann der Kontrast der LCD-Anzeige mit den Tasten
und eingestellt werden. Die neue Einstellung wird bei Verlassen des Menüs
dem Softkey Ende/F3 und nach Bestätigung mit Ja/F1 übernommen.
Konfiguration
Enter
(Gerätefrontanschluss) bezeichnet werden. Nur
bzw. Front). Mit und können nun für den
beschrieben. Auch hier werden neue
Konfiguration
Enter
Anschluss und Inbetriebnahme
Verwaltung
Enter
(Anschluss
Intern
geschaltet
ein
Verwaltung
Enter
Abbildung 58: LCD-Kontrasteinstellung
Netzwerk
Enter
------Netzwerk-------
IP Adressen
Kommunikation
Hilfe
Menue
Abbildung 55: Netzwerk-Menü
------Netzwerk-------
Adapter:
Intern
IP:
010.000.020.031
Mask: 255.000.000.000
Gateway:
010.000.000.001
DNS:
010.000.000.003
Hilfe
Ende
Abbildung 56: Untermenü zum
Einrichten der IP-Adressen
----Kommunikation----
Statusabfrage:
ein
US 1: 000.000.000.000
US 2: 000.000.000.000
US 3: 000.000.000.000
US 4: 000.000.000.000
US 5: 000.000.000.000
Hilfe
Ende
Abbildung 57: IP-Adressen
der überwachten Anlagen
LCD-Kontrast
Enter
-------Display-------
LCD Kontrast:
25
%
abcdefghijklmnopqrstu
vwxyz0123456789ABCDEF
GHIJKLMNOPQRSTUVWXYZ
Hilfe
Ende
>
>
─ 1
─ 1
─ 2
─ 2
─ 2
─ 2
─ 2
